车身多路通信系统(BEAN)是一种多总线车身电子区域网,由仪表板BEAN系统、转向柱BEAN系统和车门BEAN系统组成。这减少了线束中的导线数量和电子控制系统的厚度。

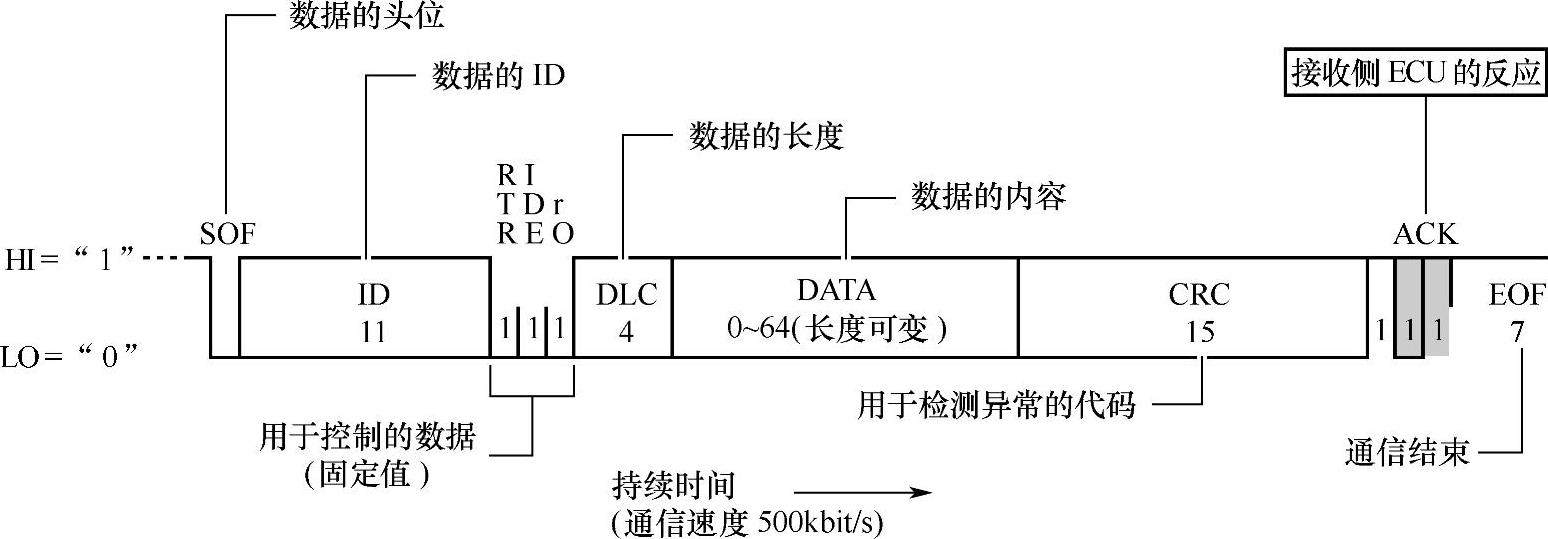

图6-6 数据帧的结构

车身多路通信系统(BEAN)是时间分割多路双向通信系统,可使构成网络的所有ECU通过交错时间、使用单一通信线路(总线)来传输或接收数据。因此,ECU可根据普遍适用的通信协议进行操作,保证了可靠畅通的通信。

BEAN使用的数据由包括优先权(PER)、目的地(DST-ID)、数据类型(MES-ID)等信息的数据信号组成。嵌入ECU的BEAN通信电路按10kbit/s的速度发送这些信号。BEAN的通信原理和数据结构如图6-7所示。

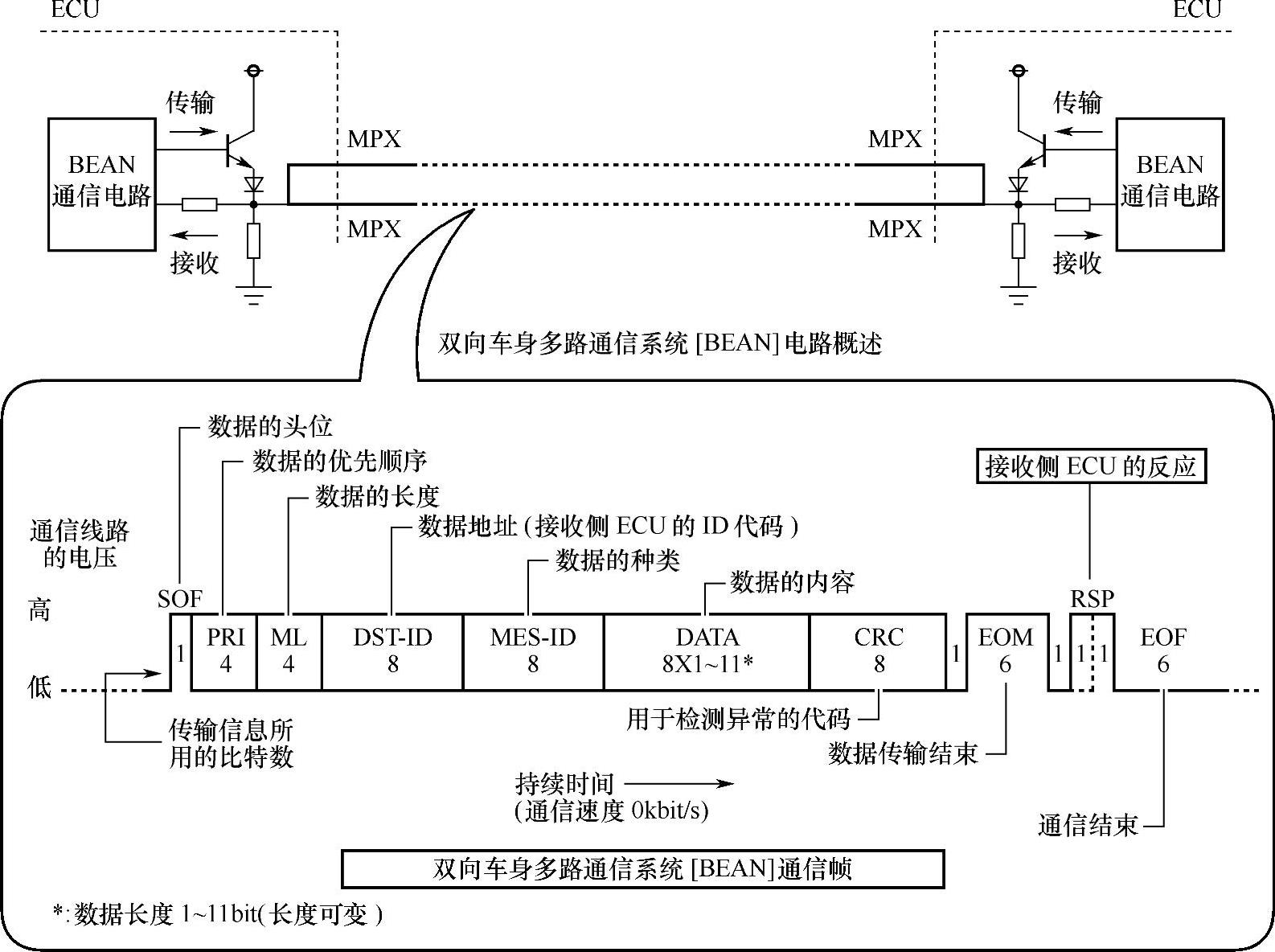

图6-7 BEAN的通信原理和数据结构

由图6-7可知,BEAN车身电子局域网络的通信链路采用了比较特殊的连接方式。BEAN系统的链路故障情形如图6-8所示,不同链路故障会出现不同的通信故障表现。

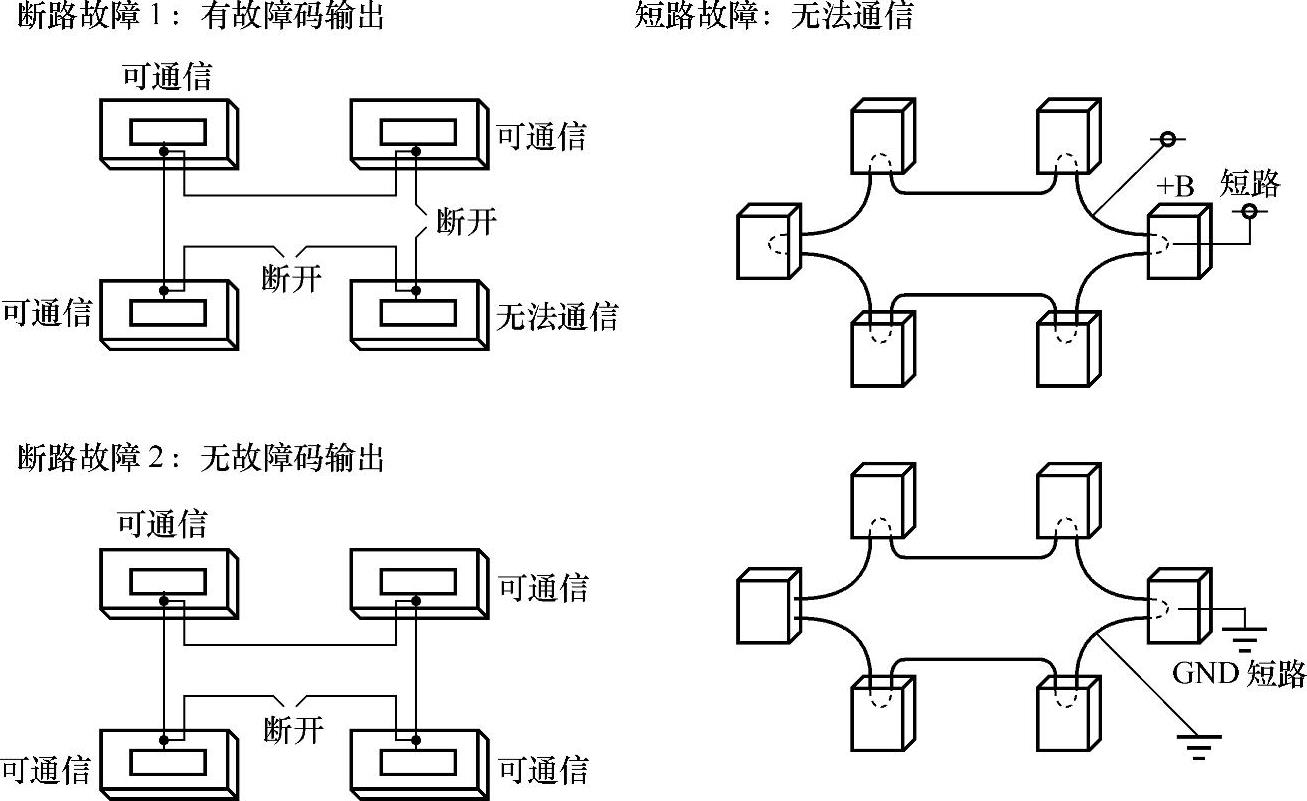

图6-8 BEAN系统的链路故障情形

1.仪表板多路通信(BEAN1)网络

仪表板多路通信(BEAN1)网络连接了仪表ECU、空调ECU、AFS ECU等控制单元,其网络拓扑结构系统如图6-9所示。各控制单元的功能见表6-2。

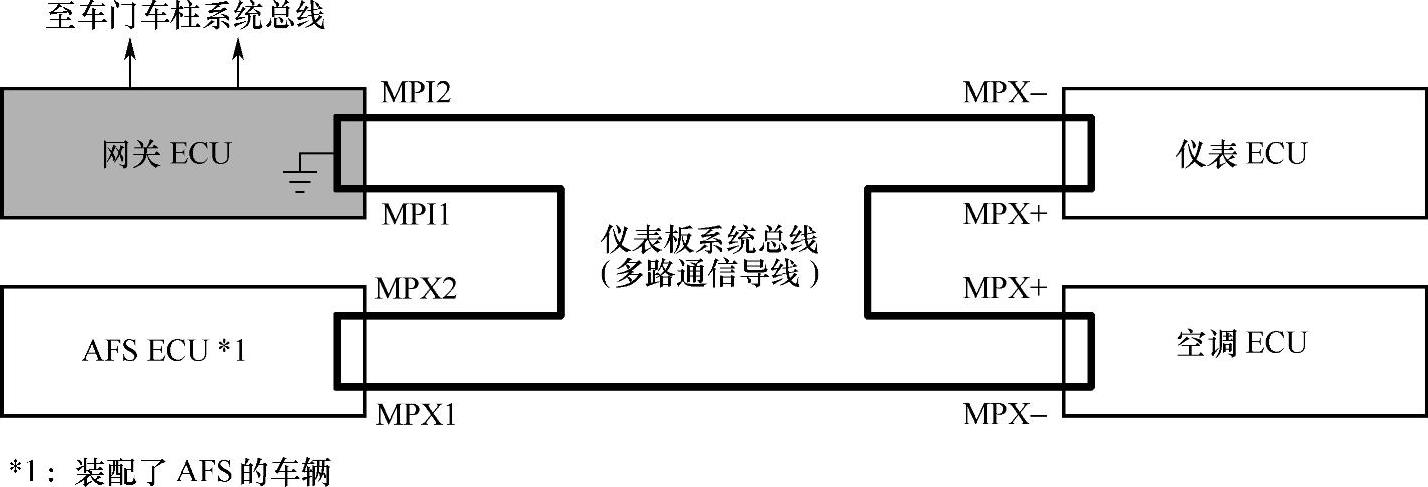

图6-9 仪表板多路通信网络拓扑结构(www.daowen.com)

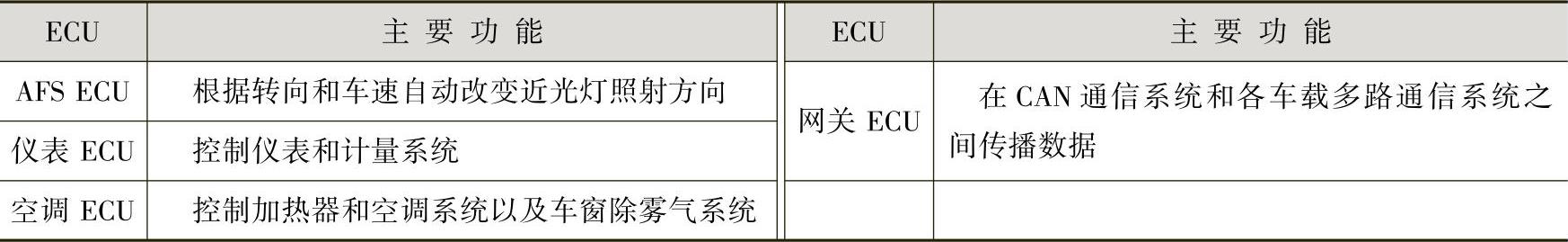

表6-2 仪表板BEAN系统ECU的功能


2.车门车柱系统多路通信网络(BEAN2)

车门车柱系统多路通信网络连接车门控制单元、电动窗MPX开关等控制单元,其网络拓扑如图6-10所示,控制单元安装位置如图6-11所示,各控制单元的功能见表6-3。


图6-10 车门车柱系统多路通信网络拓扑

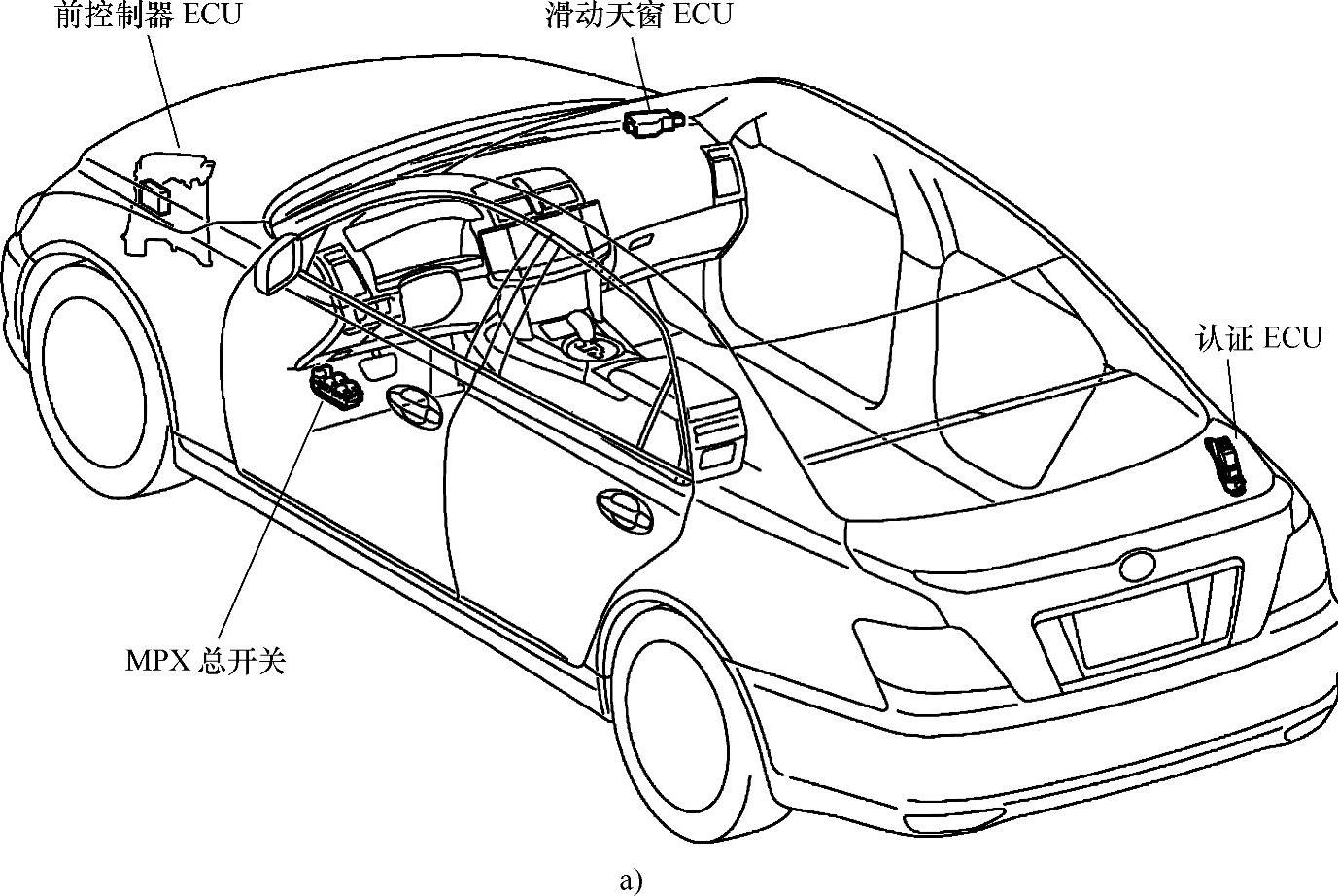

图6-11 车门车柱系统多路通信网络控制单元安装位置

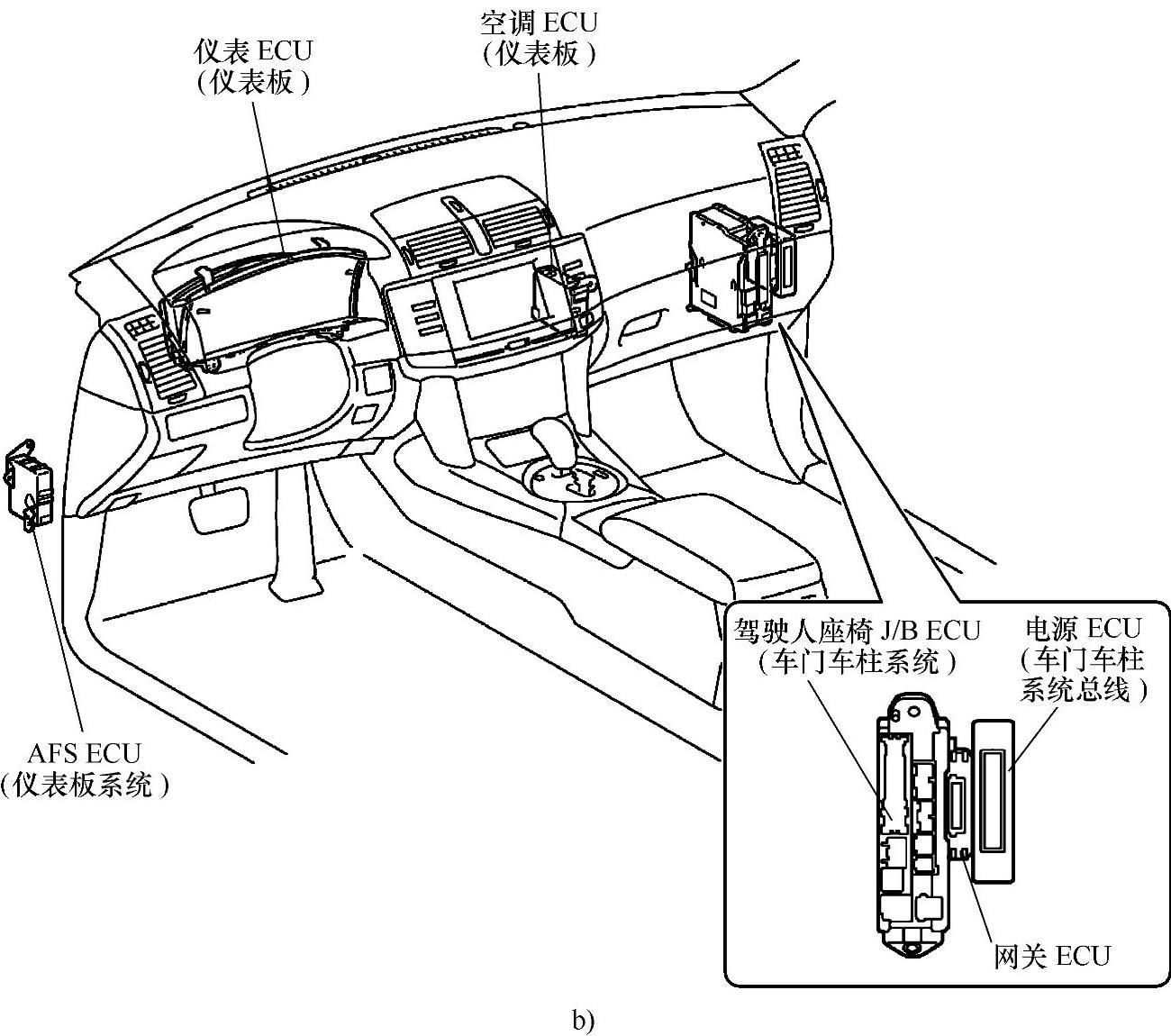

图6-11 车门车柱系统多路通信网络控制单元安装位置(续)

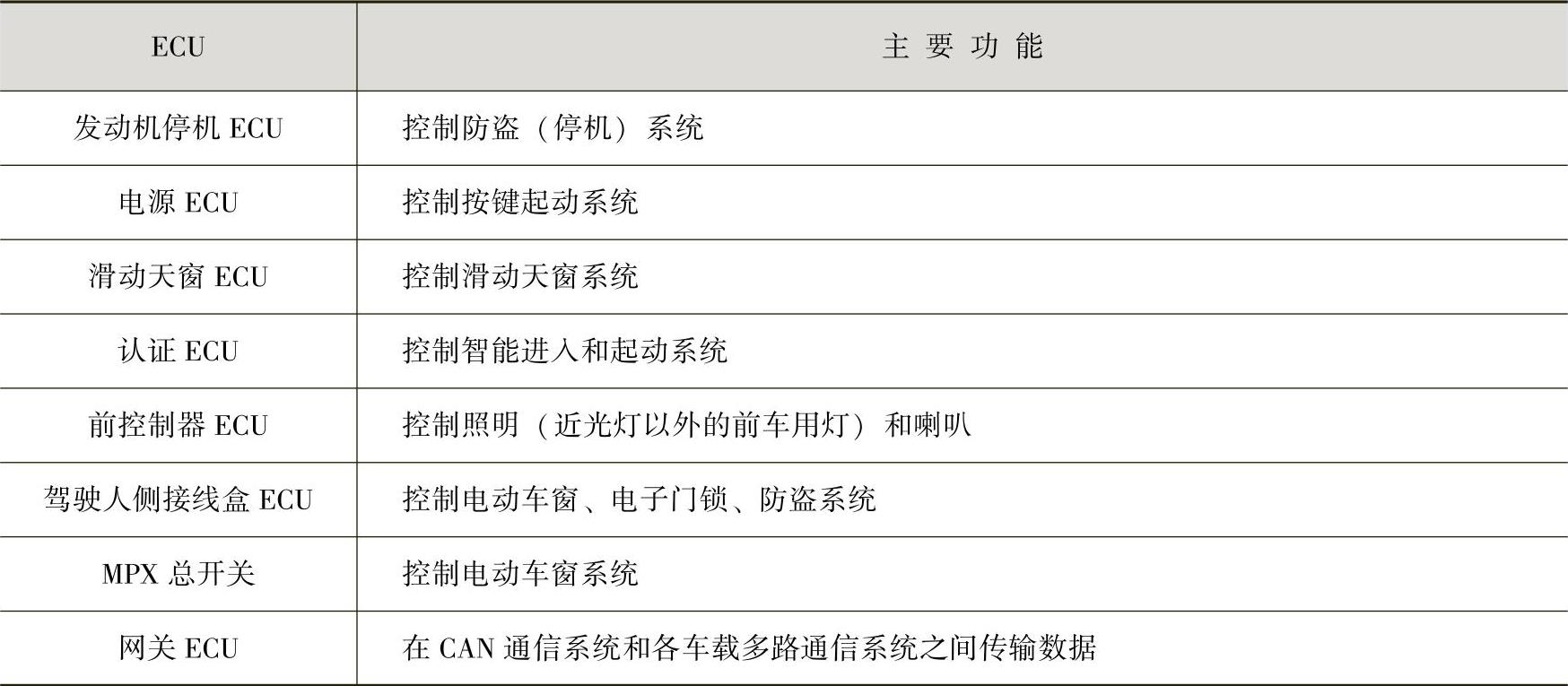

表6-3 转向柱和车门BEAN系统ECU的功能
