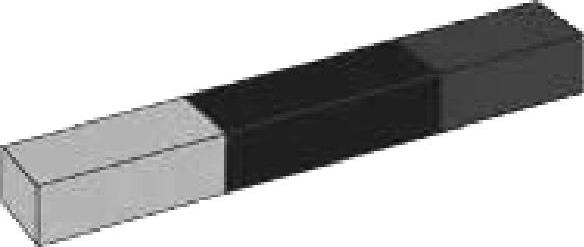

在FlexRay总线上，信息通过“通信周期”（Communication Cycles）传输。通信周期不断循环，也就是说，接连不断。一个通信周期持续5ms。通信周期由静态段、动态段、网络空闲时间（空载）三部分组成。

（1）静态段 静态段在总线用户之间传递信息。为了传输数据，静态段被分为62个时隙，即“时间槽”，如图5-19所示。一个静态时隙只能发送到一个特定的总线用户中，但是，所有总线用户可以接收所有静态时隙，也包括那些与它没有确定关系的时隙。

所有静态时隙的长度都相等，都是42字节。时隙的顺序固定不变。在接连不断的通信周期中，各个静态段传输不同内容的信息。一般，无论所有时隙是否都承载信息，整个时隙结构都会被传输。在奥迪车上，总线用户还会持续发送“Update Bit”。

（2）动态段 动态段被分成若干“最小时隙（Minislot）”，所有总线用户都会接收动态段。动态段是通信周期中为了能够传输事件触发的数据而预留的位置，FlexRay总线的动态段示意如图5-20所示。

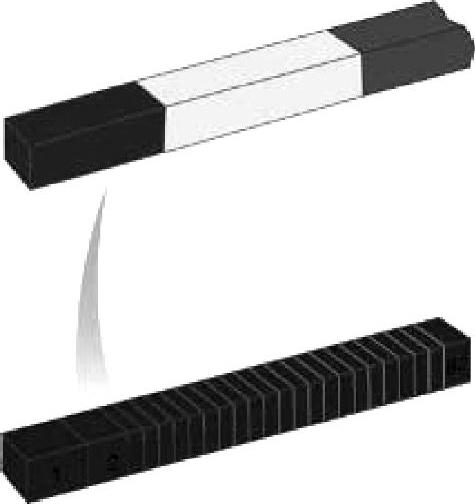

图5-19 FlexRay总线的静态段示意(www.daowen.com)

图5-20 FlexRay总线的动态段示意

（3）网络空闲时间 网络空闲时间就是“网络静止时间”，如图5-21所示。在这段时间内，FlexRay总线上没有信息在传输。数据总线诊断接口J533需要这段时间同步FlexRay总线上数据传输的过程。所有总线用户利用网络空闲时间使内部时钟与全球时基同步。

图5-21 FlexRay总线的网络空闲时间示意
