车载网络技术:光导纤维维修详解

时间:2023-09-19 理论教育 版权反馈
【摘要】:首先将损坏的光导纤维从车上拆下来,再将备用的维修用光导纤维装上去。更换维修用光导纤维时,要视所需长度对光导纤维进行剪切并制作光导纤维插头。另外,还需要了解汽车上光导纤维包层颜色的含义及用途。1)将光导纤维装入车内时不可有物体压到光导纤维包层。3)在车内铺设光导纤维时不可打结,更换光导纤维时注意其正确的长度。

车载网络技术:光导纤维维修详解

1.光导纤维维修概述

当确认光导纤维是光学传输系统的故障根源之后,就需要对光导纤维进行维修。首先将损坏的光导纤维从车上拆下来,再将备用的维修用光导纤维装上去。更换维修用光导纤维时,要视所需长度对光导纤维进行剪切并制作光导纤维插头。另外,还需要了解汽车上光导纤维包层颜色的含义及用途。

2.维修光导纤维的注意事项

不允许用下述方法维护光导纤维及其构件。

1)热处理之类的维修方法,如钎焊、热粘接及焊接。

2)化学机械方法,如粘贴、平接对接。

3)两条光导纤维绞合在一起,或者一根光导纤维与一根铜质电线绞合在一起。

4)包层上打孔、切割、压缩变形等。

另外,还需注意以下几点。

1)将光导纤维装入车内时不可有物体压到光导纤维包层。

2)端面上不可脏污,如液体(水、油)、灰尘等。只有在插接和检测时才可小心地取下保护盖。

3)在车内铺设光导纤维时不可打结,更换光导纤维时注意其正确的长度。

3.维修光导纤维的专用工具

光导纤维的维修需要使用专用工具——VAS6223组合套件(图4-56),也称光导纤维维修包。VAS6223组合套件中有两个专门用于光导纤维维修的钳子:剪切钳(图4-57)用于光导纤维的剪切,压接钳(图4-58)用于光导纤维铜质接头的压接。

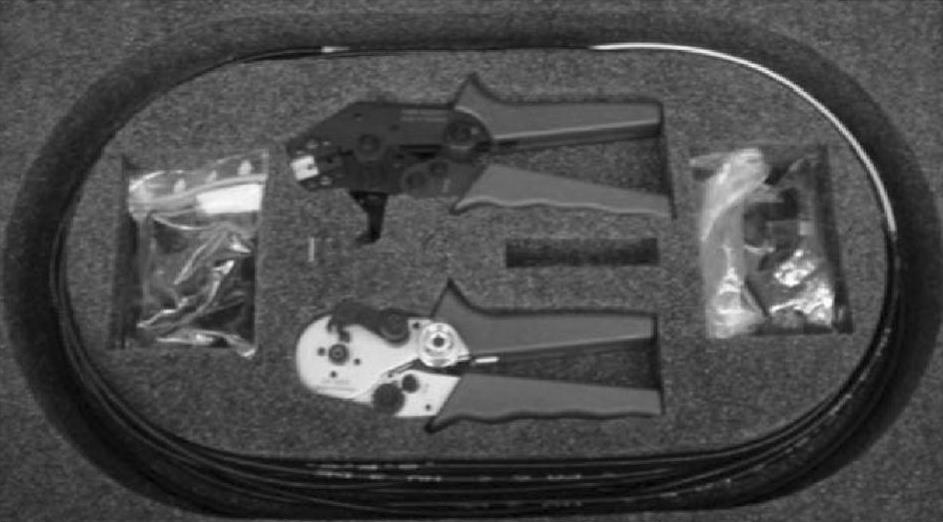

图4-56 VAS6223组合套件

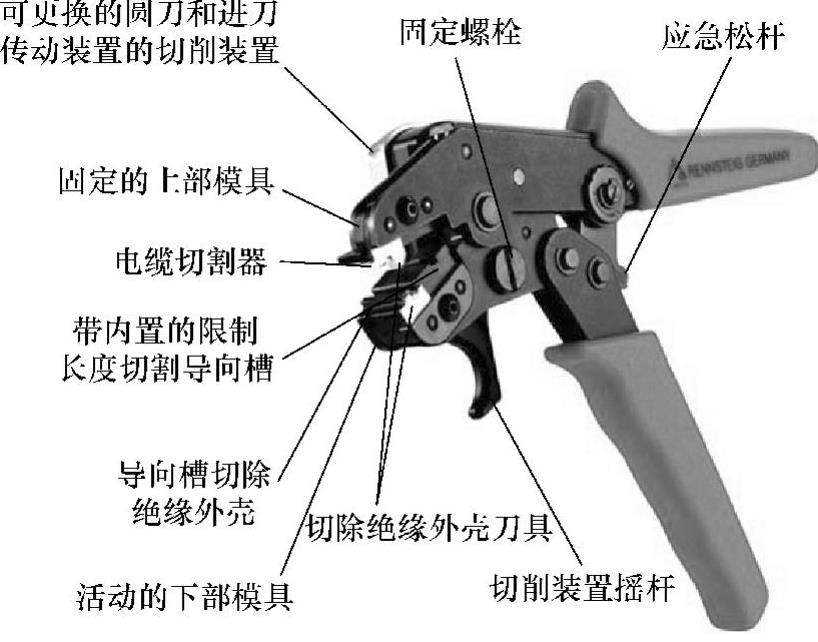

图4-57 VAS6223剪切钳

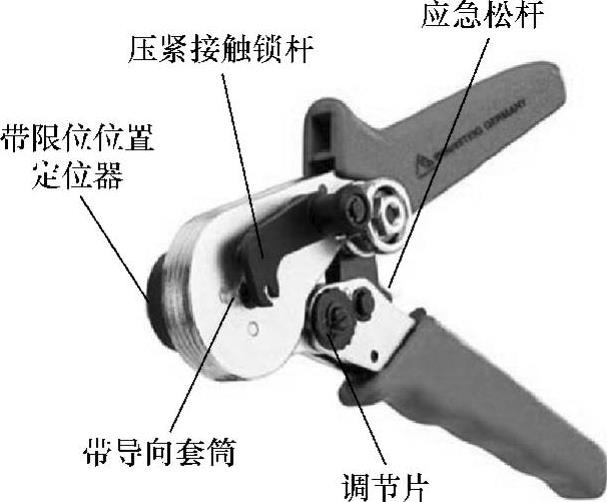

图4-58 VAS6223压接钳

4.光导纤维维修实际操作

1)如图4-59所示,视长度需要,使用VAS6223剪切钳将光导纤维粗略地剪开。

注意,要使用侧剪功能,且动作要慢、稳,以免折断纤芯。

2)如图4-60所示,将光导纤维嵌入VAS6223剪切钳的保护层导槽中剪切保护层(橘红色包层)。

注意,此时的光导纤维绝对不允许弯曲或夹紧。

3)如图4-61所示,将光导纤维嵌入VAS6223剪切钳中,并将钳口闭合。

注意,要使保护层导槽与箭头方向(即光导纤维方向)对正。

4)如图4-62所示,用VAS6223剪切钳的剪刀轮对光导纤维实施精剪切,以确保剪切后的光导纤维截面平滑、无损伤(图4-63)。(www.daowen.com)

注意,不要剪得太快,以免造成损伤。

5)如图4-64所示,将光导纤维铜质接头嵌入VAS6223压接钳中。此处,需注意铜质接头不要歪斜。

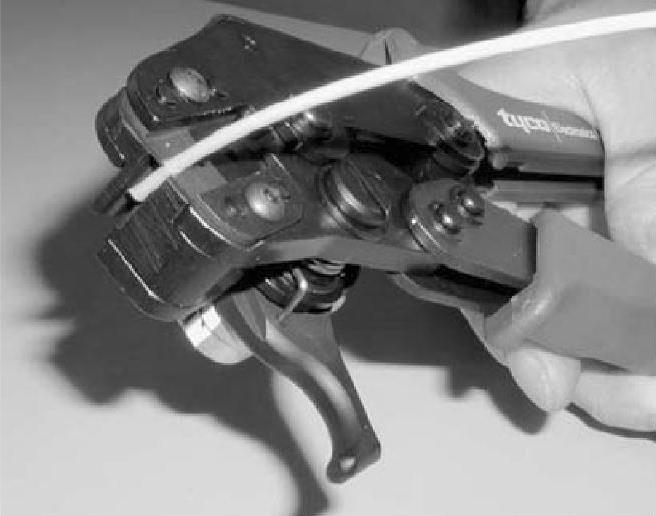

图4-59 将光导纤维粗略地剪开

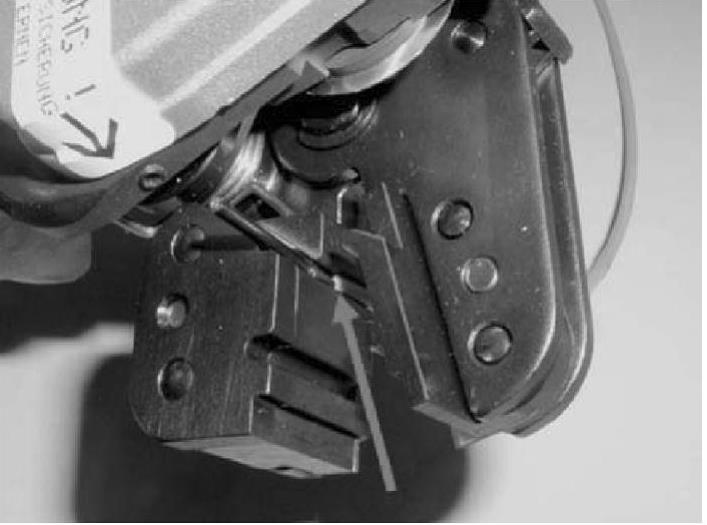

图4-60 剪切保护层(橘红色包层)

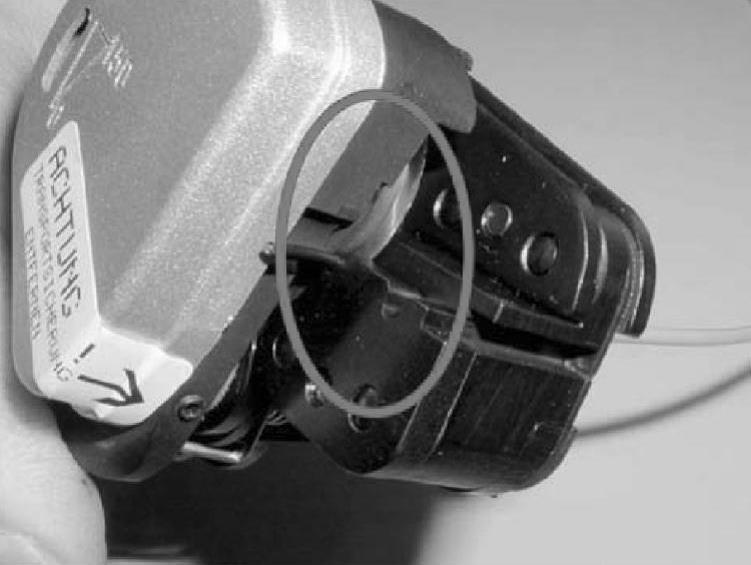

图4-61 将光导纤维嵌入VAS6223剪切钳中,并将钳口闭合


图4-62 光导纤维实施精剪切

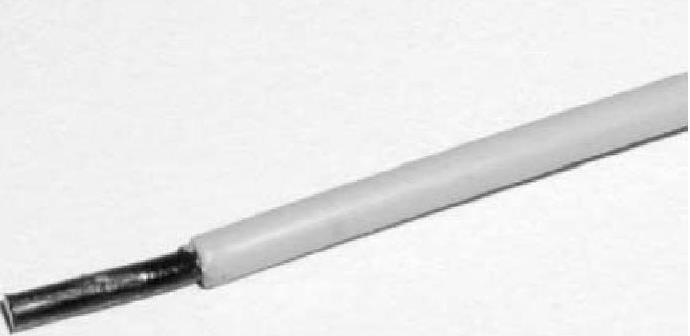

图4-63 精剪切后的光导纤维截面平滑、无损伤


图4-64 将光导纤维铜质接头嵌入VAS6223压接钳中

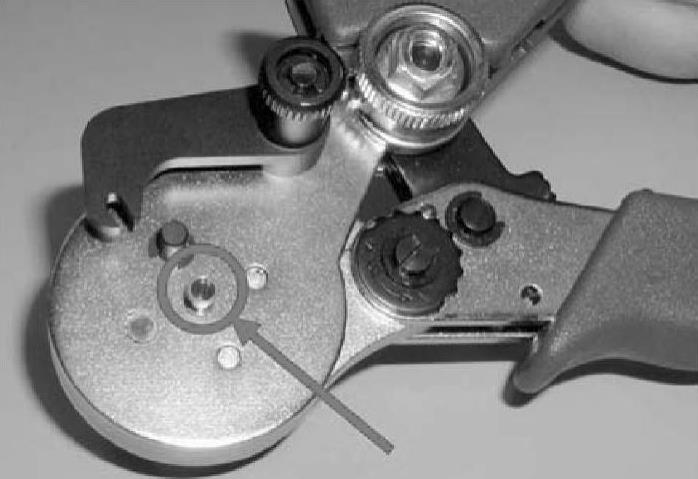

6)如图4-65所示,用VAS6223压接钳的压紧接触锁杆将铜质接头锁住。

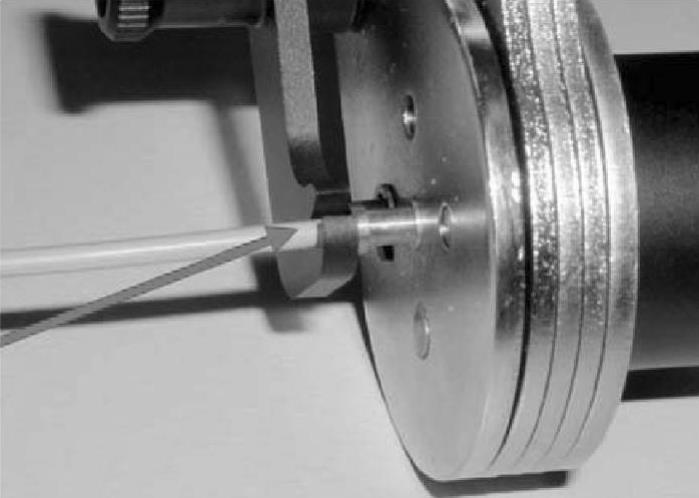

7)如图4-66所示,将已经去除保护层的光导纤维插入铜质接头的内孔,直至可以感觉到轻微的阻力。

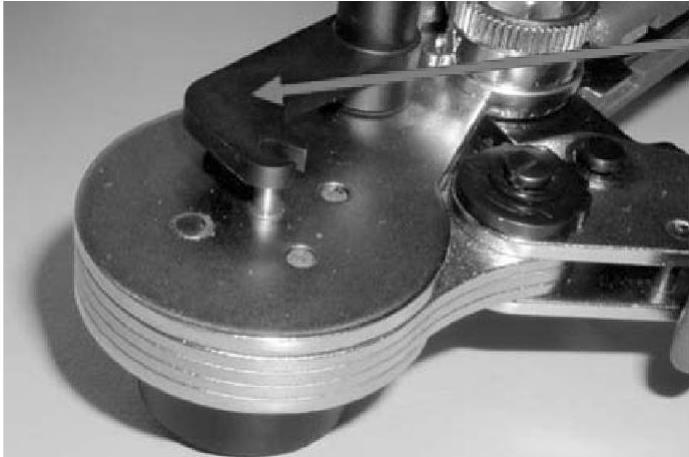

图4-65 用压紧接触锁杆将铜质接头锁住

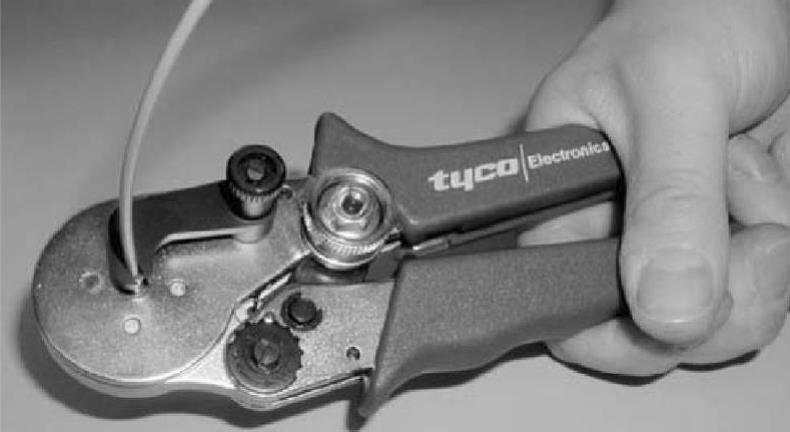

图4-66 将光导纤维插入铜质接头的内孔

8)如图4-67所示,确认光导纤维与铜质接头接触良好、对正后,施力进行压接。

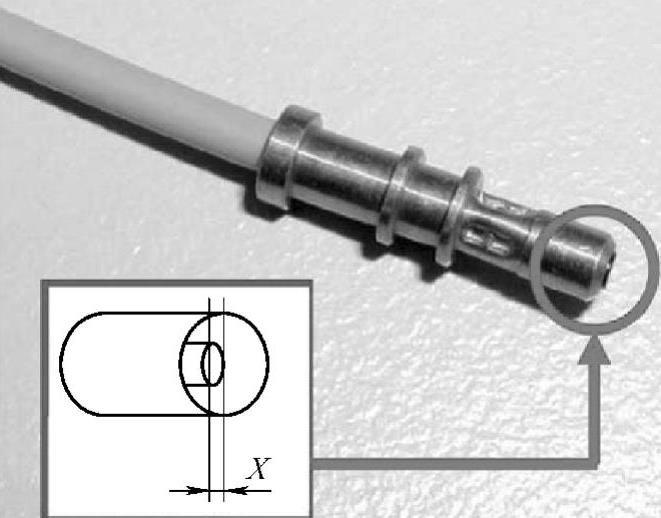

9)如图4-68所示,检查光导纤维与铜质接头的接合情况。要求纤芯端面与铜质接头端面之间的间隙值X为0.01~0.1mm,将光导纤维与铜质接头拉开的力不小于60N(确保接合可靠),光波信号在该接头处的衰减常数不得大于0.3dB。如果上述要求有一项不合格,则说明此次接头制作失败,须重新制作。


图4-67 施力进行压接


图4-68 检查光导纤维与铜质接头的接合情况
