1.诊断管理器

除系统管理器外，MOST总线还有一个诊断管理器（图4-41）。诊断管理器执行环路断开诊断，并将MOST总线上的控制单元诊断数据传给诊断控制单元。在奥迪A82003年款汽车上，数据总线诊断接口J533就是执行自诊断功能的。

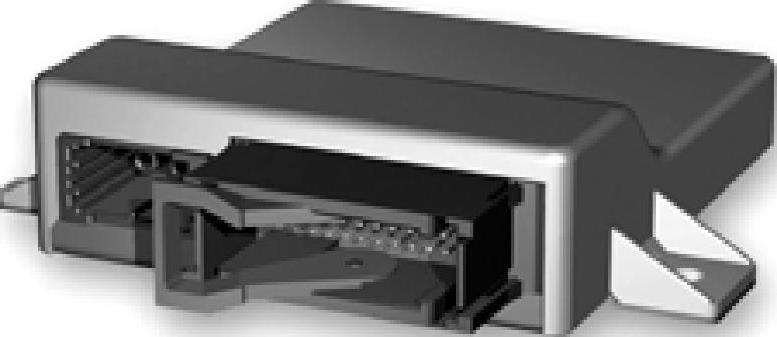

图4-41 诊断管理器

2.系统故障

如果在数据传输过程中，MOST总线上的某一位置处发生数据传输中断，就无法完成正常的数据传输任务。由于MOST总线是环形结构，因此将这种数据传输中断称为环路断开，亦即总线断路。发生环路断开后，音频和视频播放会终止，通过多媒体操纵单元无法控制和调节影音娱乐系统。同时，诊断管理器的故障存储器中存有故障信息——“光纤数据总线断路”。

光导纤维断路、发射器或接收器控制单元的供电电路故障以及发射器或接收器控制单元本身损坏等原因均可能导致MOST总线系统出现环路断开。要想确定出现环路断开的具体位置，就必须进行环路断开诊断。环路断开诊断是诊断管理器执行元件诊断内容的一部分。

3.环路断开诊断

（1）诊断导线与询问脉冲 如果MOST总线上出现环路断开，MOST总线将无法进行数据传输。为准确判断出发生环路断开的具体位置，需要使用诊断导线来进行环路断开诊断。诊断导线通过中央导线连接器与MOST总线上的各个控制单元相连（图4-42）。

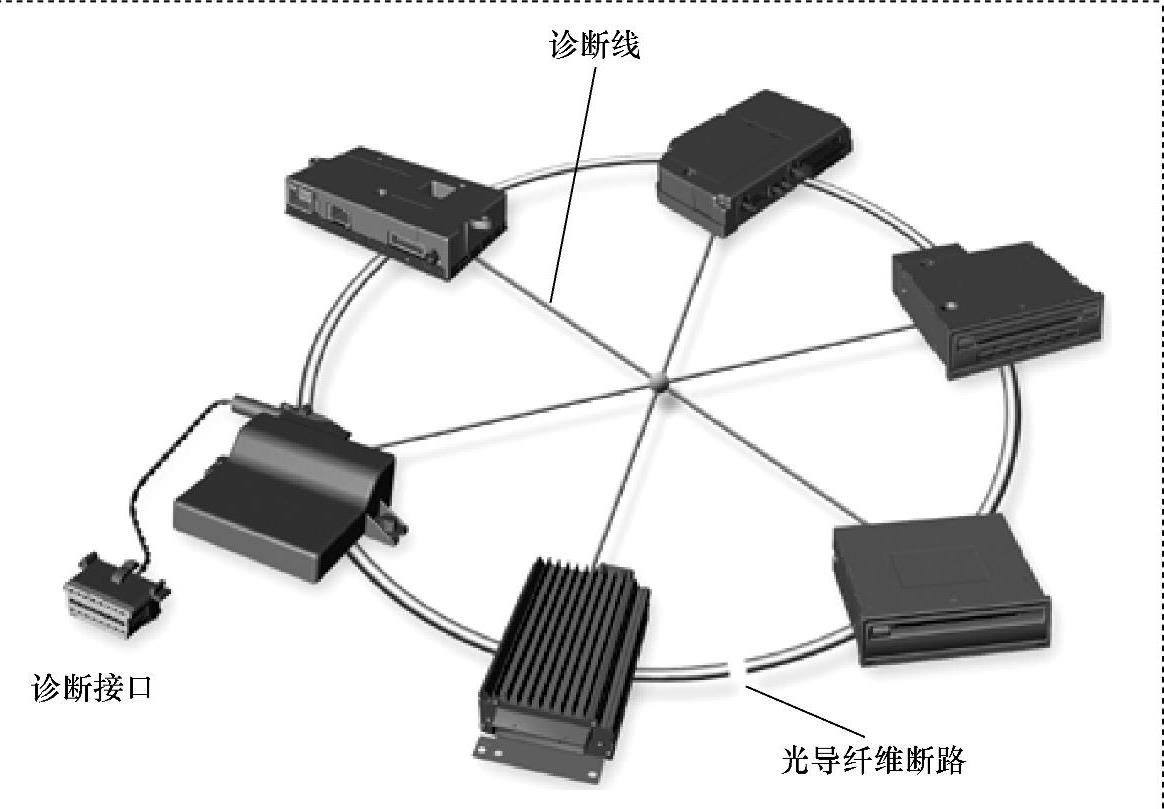

图4-42 诊断导线与MOST总线上的各个控制单元相连

环路断开诊断开始后，诊断管理器通过诊断导线向各控制单元发送一个询问脉冲。这个询问脉冲使得所有控制单元用光导发射器（FOT）内的发射单元发出光波信号。在此过程中，所有控制单元检查自身的供电及其内部的电控功能是否正常，同时，接收环形总线上的前一个控制单元发出的光波信号。

MOST总线上的各个控制单元会在一定时间内对诊断管理器发出的光波脉冲信号做出应答，其应答时间的长短取决于控制单元的软件。从环路断开诊断开始，到控制单元做出应答有一段时间间隔，诊断管理器根据这段时间的长短就可判断出哪一个控制单元已经做出了应答。

（2）应答的内容 环路断开诊断开始后，MOST总线上的各个控制单元发送以下两种信息：

1）控制单元电气方面是否正常——本控制单元电气功能是否正常（如电源供电是否正常）。

2）控制单元光学方面是否正常——本控制单元的光敏二极管是否能够接收到环形总线上位于其前面的控制单元发出的光波信号。(www.daowen.com)

诊断管理器通过这些信息就可识别出：

1）MOST总线系统是否有电气故障（供电故障），以及是哪个控制单元出现了电气故障。

2）MOST总线系统中哪两个控制单元之间的数据传输中断了，亦即是哪两个控制单元之间的光导纤维发生了断路。

这样，就可以准确地判断出环路断开的具体故障性质和故障位置，给MOST总线系统的诊断和维修带来极大的方便。

（3）故障的确认 诚然，诊断管理器给出的诊断信息有助于判断故障的性质和故障位置，但要最终确认故障并实施维修，还需要审慎处理：

1）根据检测结果，先检测可疑控制单元的供电情况是否正常、接地情况是否正常。

2）如果可疑控制单元的供电情况、接地情况均正常，再检查光导纤维插头是否有歪斜、松动，确保光导纤维插头连接正常。

3）检查光导纤维是否出现断路情况，如光导纤维被压坏、破损、断裂等。

4）最后再判断控制单元是否存在故障。如图4-43所示，可利用备用的控制单元VAS6186来替换可疑控制单元，然后观察MOST系统是否恢复正常。若替换后，系统恢复正常，则可确认故障确系可疑控制单元损坏所致。

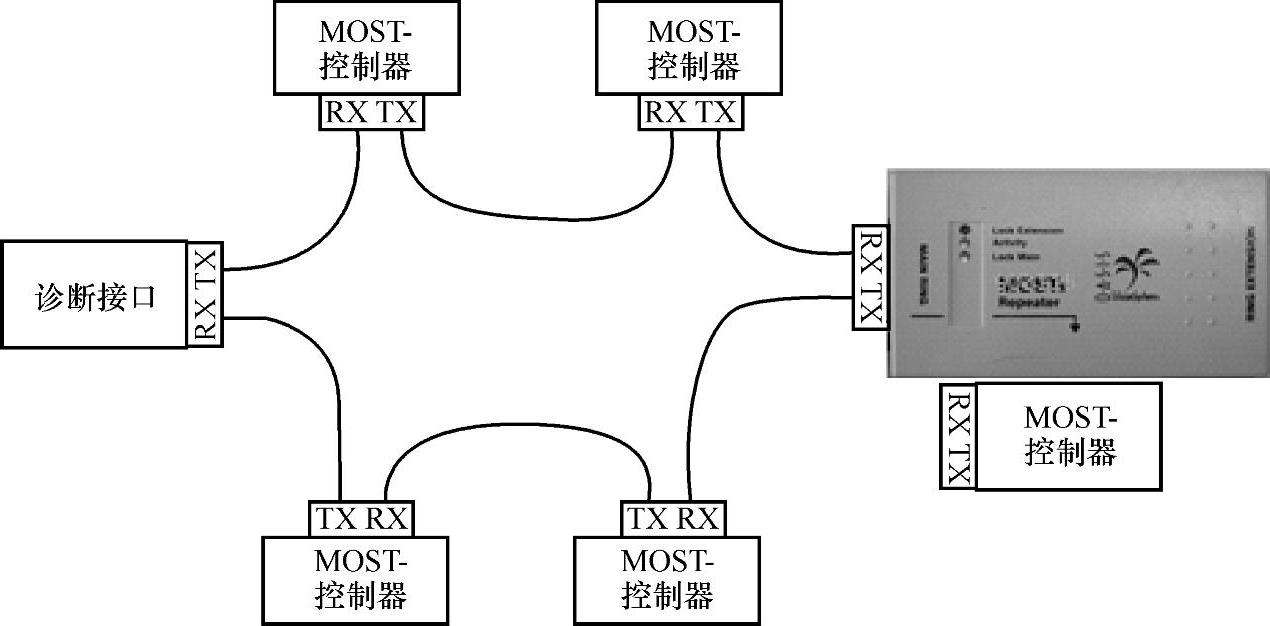

图4-43 用光学备用控制单元VAS6186进行检测

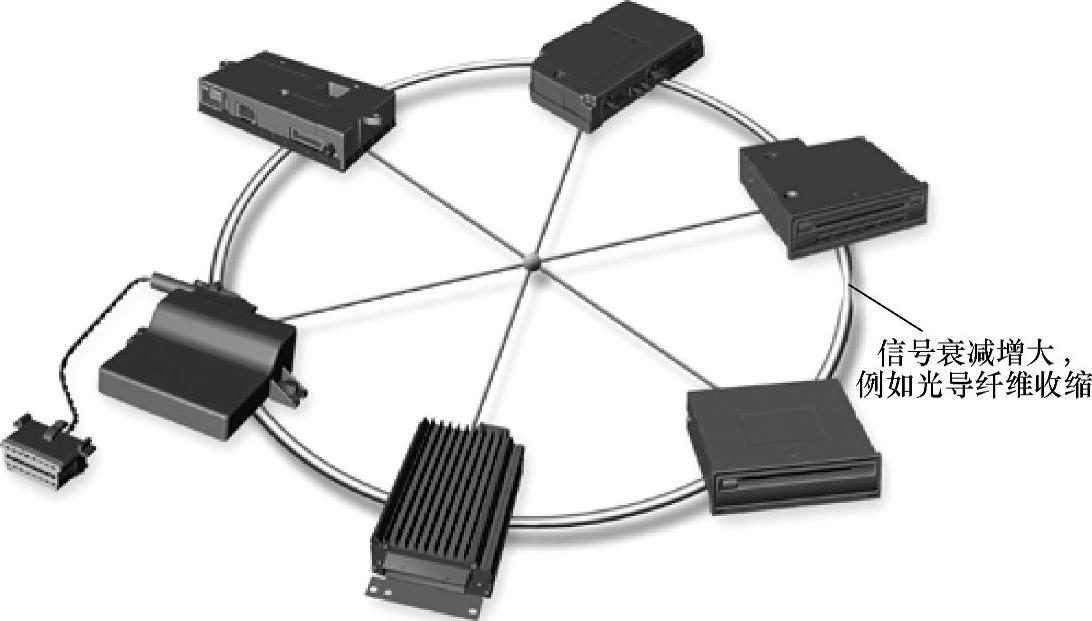

图4-44 信号衰减幅度增大的诊断

4.信号衰减幅度增大的诊断

MOST系统环路断开诊断只能用于判定数据传输是否中断。诊断管理器还有信号衰减幅度增大的诊断功能（图4-44），即通过监测MOST系统传输光波功率的降低来判断光学系统在信号传输过程中是否存在信号衰减幅度过大的故障。信号衰减幅度增大的诊断与环路断开诊断的方法和过程是类似的，也要使用诊断管理器和诊断导线。其判别标准是：如果控制单元接收到的光波功率较前一个控制单元发出的光波功率有3dB及3dB以上的衰减，则接收器就会向诊断管理器报告发生了“光学故障”。据此，诊断管理器就可识别出故障点，并且在用检测仪查寻故障时会给出相应的帮助信息。
