蓝牙技术在汽车上的应用-汽车车载网络技术详解

1.汽车中的蓝牙无线网

车载中的蓝牙主控设备称为蓝牙基站,蓝牙基站集成在车载网络的网关内,与CAN总线、MOST总线、LIN总线等可以进行数据交换。蓝牙基站与车内的蓝牙节点建立蓝牙无线网络,较完全的车载蓝牙网络可以实现以下功能:

1)接收车内智能传感器的数据。

2)向车内智能执行器发送控制数据。

3)建立车内语音无线通信,用车内无绳电话和移动电话与外界通话。

4)建立车内视音频无线娱乐信号传送,用蓝牙耳机听音乐。

5)建立车内与车外互联网的通信,可以浏览互联网,发电子邮件。

6)建立与汽车维修服务站和维修工程师的计算机通信。

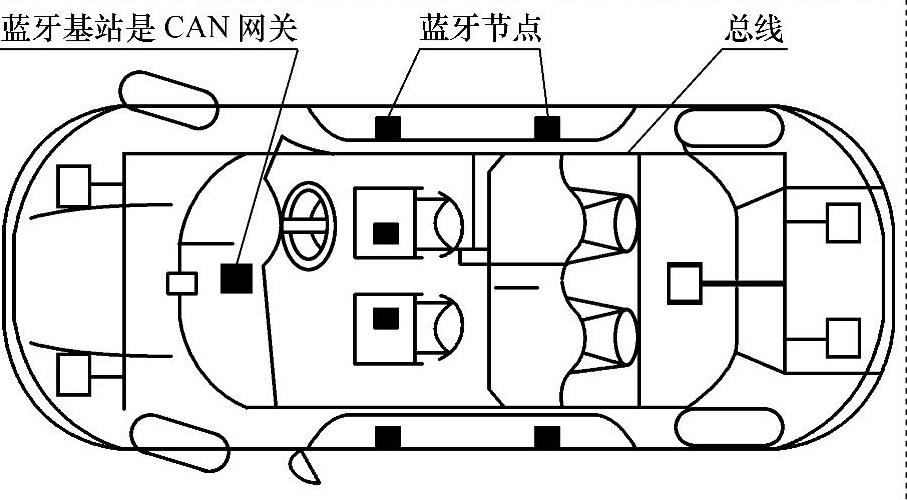

图3-50所示是汽车网络中的蓝牙节点的示意图,黑色小方块代表蓝牙节点。汽车的每个车门、座椅和操纵轮都有灵活的电缆,而这些灵活的电缆常常会出现问题,解决的方法是可以采用蓝牙无线控制。轮胎内的压强也可用嵌入在轮胎内的微型蓝牙模块监控。蓝牙技术还有如下应用:在汽车后部乘员区安装第二个电话;完成便携式计算机、iPad、iPhone与互联网的连接,以实现信息传输和娱乐;通过用户的便携式计算机和掌上电脑收发E-mail;实现驻车加热装置的遥控;连接蓝牙后视镜等。


图3-50 汽车网络中的蓝牙节点的示意图

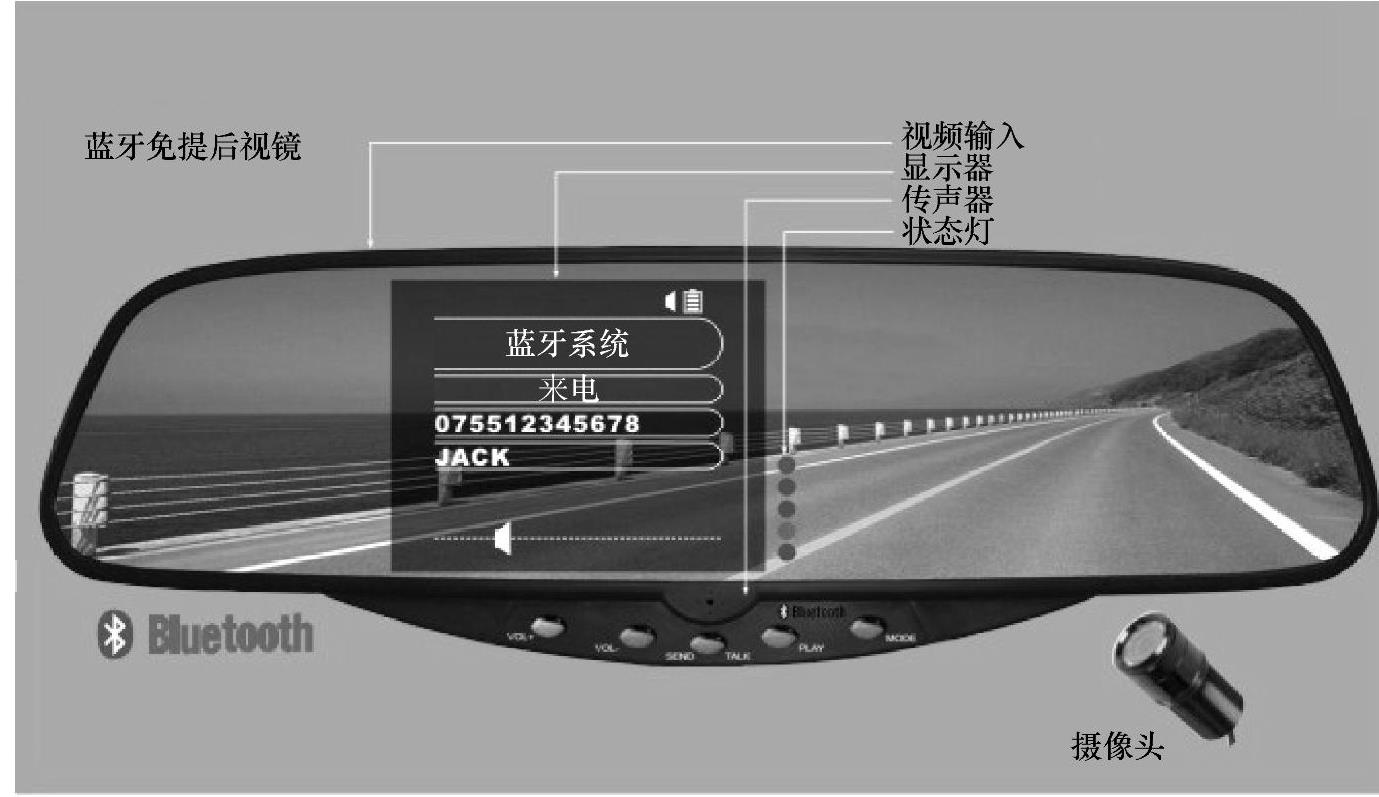

所谓蓝牙后视镜就是在汽车后视镜上引入蓝牙技术,使传统的后视镜增加了免提通话功能。同时,有来电打入时,还会在后视镜上显示来电号码(图3-51)。

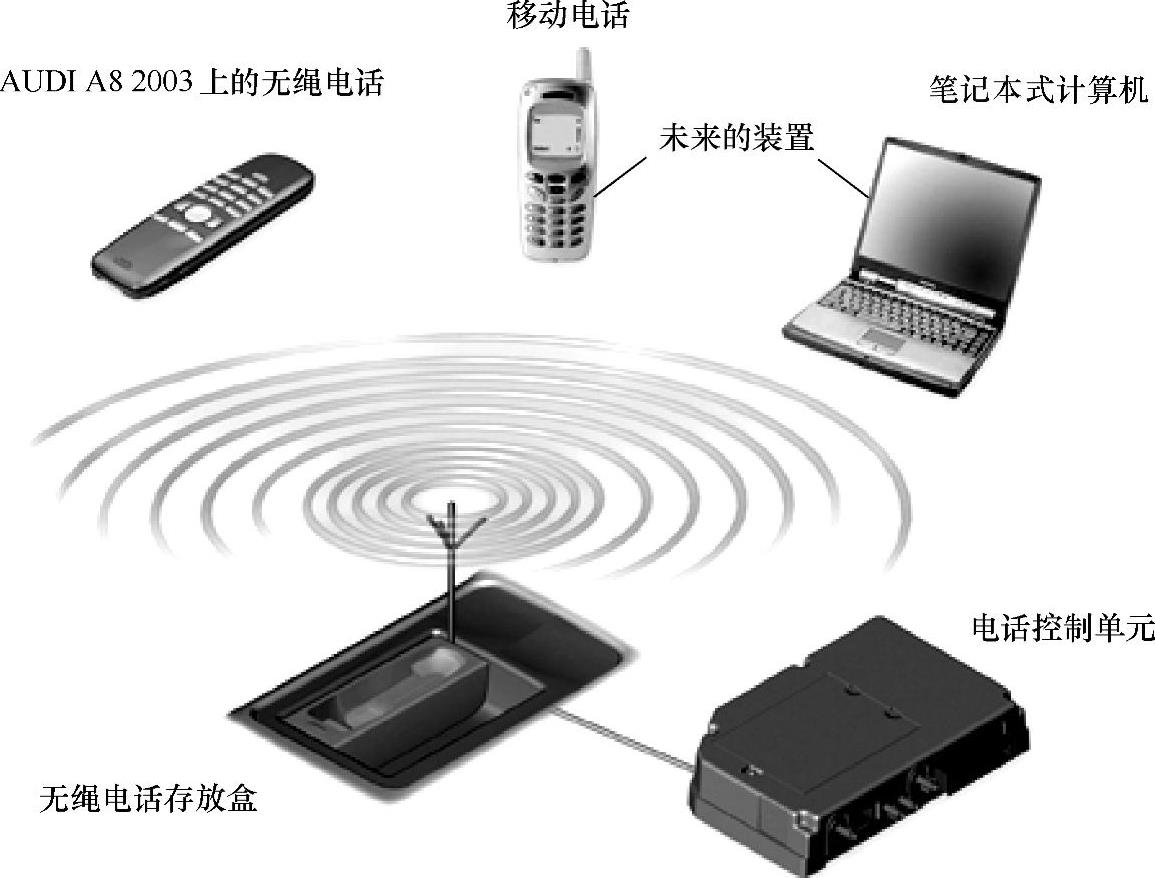

图3-52所示是车内无绳电话、移动电话、笔记本式计算机等小型便携式数字电子设站或其他蓝牙终端建立无线通信联系的示意图。

2.蓝牙技术与汽车维修(www.daowen.com)

车载蓝牙基站具有对外无线通信、交流数据的功能。

1)当汽车进入服务站时,它的蓝牙站和服务站主计算机建立连接。

2)服务站主计算机可以下载一些需要的汽车技术信息和故障信息,为维修和服务提供依据。

3)维修人员在给汽车维修或服务时,维修人员的诊断测试仪或PC机可以与汽车上的蓝牙基站建立连接,维修人员可以监控和操作汽车的传感器及电控单元,控制和调节一些功能,如灯、窗户、空气、发动机参数等,也可为任何电控单元下载最新版本的控制软件


图3-51 蓝牙后视镜


图3-52 蓝牙技术在通信中的应用

前两点使得汽车制造商可以隐藏或控制一些信息,以致它们不能被未授权者改变。

3.蓝牙技术与汽车行驶管理

汽车行驶管理可采用蓝牙技术和互联网技术,实行车、路、人的联网管理。

在机动车道路上设道路蓝牙监控站,汽车在行驶时将“身份信息”“驾驶人信息”和“车况车速”等信息自动发送给道路蓝牙监控站,道路蓝牙监控站可对超速的汽车控制,限定其速度。交通警察可手持便携式蓝牙监控器,只要对着行驶或停止的汽车发出指令,就可采集到该汽车的“身份信息”“驾驶人信息”和“车况车速”等信息。对违章的汽车,必要时可以发出强制指令,使该汽车熄火并制动。
