1.总线

总线技术最早应用在计算机内部。电信号在计算机系统组件、微处理器、存储器与输入输出器件之间以并行方式传输，为此目的而使用的线路称为总线（bus）。

在计算机系统内部总线分为地址总线、数据总线和控制总线3种。计算机系统内部的总线线路示意图如图1-26所示。车用计算机（电子控制单元）电路板如图1-27所示。

图1-26 计算机系统内部的总线线路示意图

1—地址总线 2—数据总线 3—控制总线

CPU—中央处理器 ROM—只读存储器 RAM—随机存储器 I—输入 O—输出

图1-27 车用计算机（电子控制单元）电路板

1—输出模块 2—输入模块 3—存储器模块 4—微处理器 5—线圈 6—电容器 7—二极管 8—特殊模块（特定应用）

信息并行传输需要带宽较大的线路系统，数据传输速率（速度）较高。信息通过计算机系统外的串行总线线路传输，即在控制单元之间传输。

2.接口

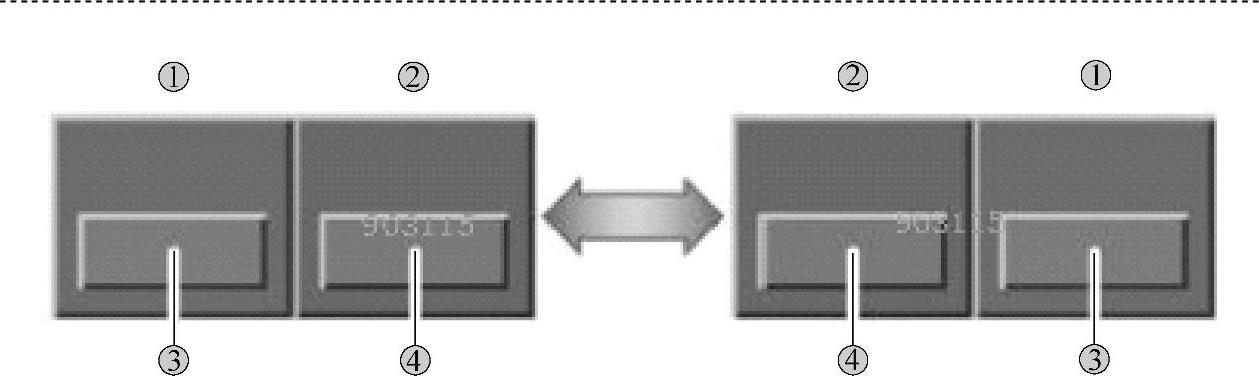

接口（图1-28）负责建立计算机与周围环境（其他设备）之间的连接。为了通过接口正确传输数据，所有设备必须使用相同的硬件和软件。如果无法满足这些前提条件，则由一个网关（控制单元）来完成协调工作。(www.daowen.com)

图1-28 接口

①—计算机 ②—接口 ③—软件 ④—硬件

通过接口连接不同设备时有点对点连接和多点连接两种连接方式。

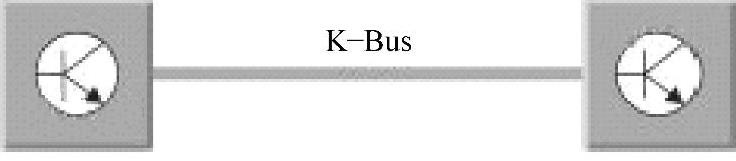

（1）点对点连接 点对点连接仅适用于在一条传输路径上连接两个设备。图1-29所示为两个控制单元通过总线相互连接的点对点连接方式。

图1-29 点对点连接

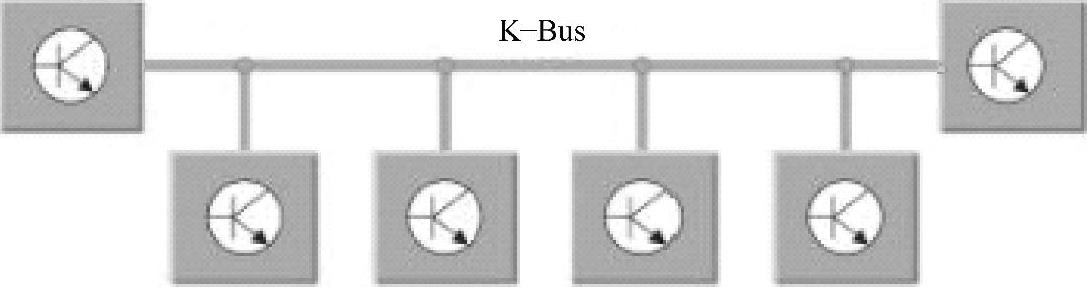

（2）多点连接 采用多点连接（图1-30）方式时，可在同一传输路径上连接两个以上的设备。为此，必须为各设备分配明确的代码（地址），以便设备能够有针对性地作出响应。

图1-30 多点连接

如果将传输路径的控制功能主要分配给其中一个设备，则该设备就变为主控控制单元，而其他设备仅具有副控功能，因而，具有副控功能的这些设备也称从属控制单元。
