316L超低碳不锈钢管材对应我国不锈钢无缝钢管（GB/T14976—2002）的牌号为00Cr17Ni14Mo2的不锈钢管材，属于奥氏体型无磁性不锈钢管材。当含碳量低于0.03%的超低碳不锈钢，在敏化状态下（奥氏体不锈钢敏化温度范围为450～850℃）晶间析出的碳化铬Cr₂₃C₆明显减少而具有良好的抗晶间腐蚀能力。因此316L超低碳不锈钢管材对海水和各种介质有良好的耐腐蚀性，尤其具有良好的抗晶间腐蚀能力。这里以空气压缩系统316L超低碳不锈钢管道为例。主要规格由φ15～φ108mm各种管径。其管道及管道组成件的化学成分如表8-1所示。

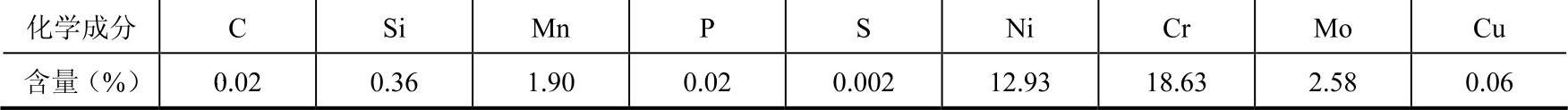

表8-1 316L超低碳不锈钢管道及管道组成件的化学成分

根据316L超低碳不锈钢管材的特点，采取手工钨极氩弧焊，选用的奥氏体不锈钢焊丝为H00Cr19Ni12Mo2（YB/T5092—1993），其化学成分如表8-2所示。(www.daowen.com)

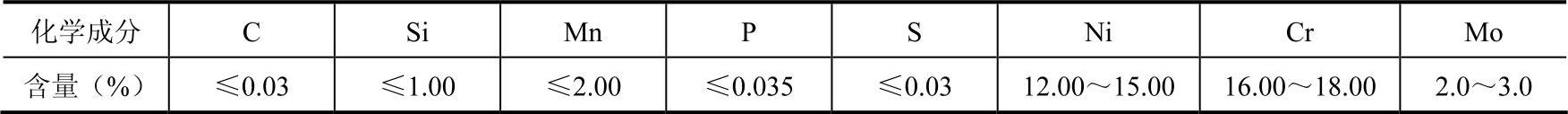

表8-2 H00Cr19Ni12Mo2（YB/T5092—1993）的化学成分

考虑到焊缝的低磁性特点，要求管道及管道组成件和焊接材料的奥氏体形成元素（Ni，C，Mn等）与铁素体形成元素（Cr，Mo，Si等）的平衡，焊缝金属在焊接后能获得完全的奥氏体组织，使焊缝为无磁性，满足工程要求。铁素体的含量用探头式铁素体测量仪检测最大铁素体含量应低于0.6%，保证焊缝的无磁性要求。
