建筑密封材料是一些能使建筑上的各种接缝或裂缝、变形缝（沉降缝、伸缩缝、抗震缝）、门窗四周、玻璃镶嵌部位，能承受位移且能达到气密、水密的目的，并且具有一定强度，能连接结构件的填充材料。

为保证防水密封的效果，建筑密封材料应具有良好的粘结性、良好的耐高低温性和耐老化性能，一定的弹塑性和拉伸——压缩循环性能，能长期经受被粘结构件的收缩与振动而不破坏。

密封材料按构成类型分为溶剂型、乳液型和反应型密封材料；按使用时的组分分为单组分密封材料和多组分密封材料；按组成材料分为改性沥青密封材料和合成高分子密封材料；按照外形性状可分为定型密封材料（密封条和压条等）和非定型密封材料（密封膏或嵌缝膏等）两大类。

常用的建筑密封材料有硅酮、聚氨酯、聚硫、丙烯酸酯等密封材料。

1）不定形密封材料

目前，常用的不定形密封材料有沥青嵌缝油膏、聚氯乙烯接缝膏和塑料油膏、丙烯酸酯密封膏、聚氨酯密封膏、聚硫橡胶密封膏和硅酮密封膏等（图2.22）。

（1）沥青嵌缝油膏

沥青嵌缝油膏主要作为屋面、墙面、沟和槽的防水嵌缝材料。

（2）聚氯乙烯接缝膏和塑料油膏

该密封材料适用于各种屋面嵌缝或表面涂布作为防水层，也可用于水渠、管。

（3）合成高分子密封材料

以合成分子材料为主体，加入适量化学助剂、填充料和着色剂，经过特定生产工艺而制成的膏状密封材料。这种材料以优异的性能得到了越来越广泛的应用，代表了今后密封材料的发展方向。

主要品种有丙烯酸酯密封膏、磺化聚乙烯嵌缝密封膏、聚氨酯建筑密封膏、聚硫橡胶密封膏、硅酮建筑密封膏。其中，硅酮、聚硫、聚氨酯三大室温固化弹性密封胶在我国应用较为广泛，尤其是硅酮密封胶产品。

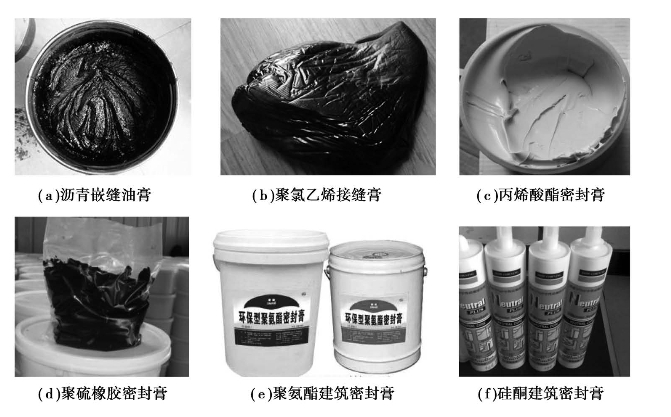

图2.22　不定形密封材料

硅酮类密封胶由于其特殊的分子结构，性能稳定，具有超群的抗UV、耐臭氧、耐气候老化、耐温性和单组分、双组分多种形式应用的特点，同时可以根据建筑的需要制造出不同性能要求的产品，尤其在隐框玻璃幕墙的结构粘结应用广泛。

2）定形密封材料（图2.23）

定形密封材料常用于建筑门窗密封胶条，用于建筑门窗构件上：玻璃与压条、玻璃与框扇、框与扇、扇与扇之间等结合部位，能够防止内、外介质（雨水、空气、沙尘等）泄漏或侵入，能防止或减轻由于机械的震动、冲击所造成的损伤，从而达到密封、隔声、隔热和减震等作用的具有弹性的带状或棒状材料。

（1）硫化橡胶类密封胶条(www.daowen.com)

硫化橡胶类密封胶条一般为三元乙丙材质。综合性能优异，具有突出的耐臭氧性，优良的耐候性，很好的耐高温、低温性能，突出的耐化学药品性，能耐多种极性溶质，相对密度小。缺点是在一般矿物油及润滑油中膨胀量大，一般为深色制品。使用温度范围为－60～＋150℃。其适用范围广，综合性能优异。

（2）硅橡胶密封胶条

硅橡胶密封胶条具有突出的耐高、低温特性，耐臭氧及耐候性能；有极好的疏水性和适当的透气性；具有无与伦比的绝缘性能；可达到食品卫生要求的卫生级别，可满足各种颜色的要求。缺点是机械强度在橡胶材料中最差，不耐油。使用温度范围为－100～＋300℃。可适用于高温、寒冷、紫外线照射强烈地区以及中高层建筑。

（3）氯丁胶密封胶条

氯丁胶密封胶条与其他的特种橡胶相比，个别性能差些，但总的性能平衡好。它有优良的耐候性、耐臭氧性能、耐热老化性和耐油耐溶剂性，有好的耐化学性和优异的耐燃性，有良好的粘合性。但其贮存稳定性差，贮存过程中会发生增硬现象，耐寒性不好，且相对密度较大。一般为黑色制品，使用于有耐油、耐热、耐酸碱要求的环境，使用温度范围为－30～＋120℃。

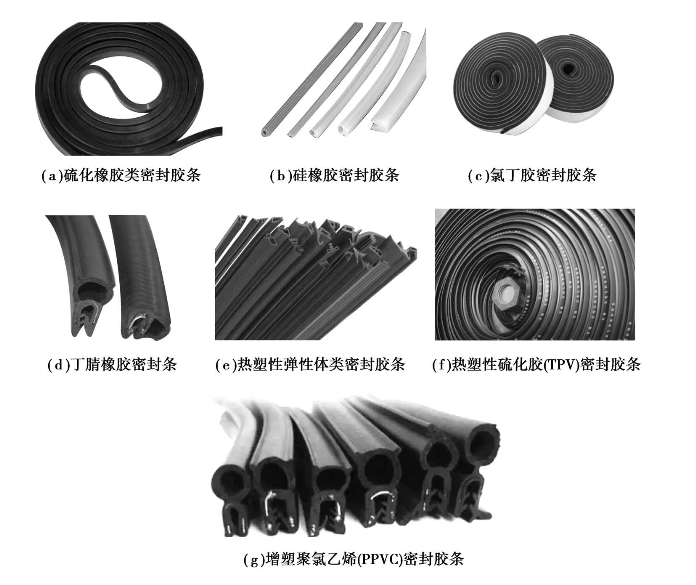

图2.23　定形密封材料

（4）丁腈橡胶密封条

丁腈橡胶密封条主要特点是耐油、耐溶剂，但不耐酮、酯及氯化烃等介质，弹性和力学性能都很好。缺点是在臭氧和氧化中易老化龟裂，耐寒性、耐低温性差。

（5）热塑性弹性体类密封胶条

热塑性弹性体类密封胶条具有较好的弹性和优异耐磨耗性，较好的耐油性，硬度可调范围宽（邵氏A硬度65～80度），机械性能（拉伸强度、拉断伸长率）优越，优良的耐寒性和耐化学药品交织腐蚀性能，原材料的价格较高，为可回收再利用的材料。使用温度范围为－60～＋80℃。适用于地震多发区、铁路附近或带有大功率吊车的厂房等强烈震动的区域，以及紫外线照射强烈地区。

（6）热塑性硫化胶密封胶条

热塑性硫化胶（TPV）密封胶条具有橡胶的柔性和弹性，可用塑料加工方法进行生产，无须硫化，废料可回收并再次利用。它是性能范围较宽的材料，耐热性、耐寒性良好，相对密度小，耐油性、耐溶剂性能与氯丁橡胶相仿，耐压缩永久变形和耐磨耗等不太好，使用温度范围为－40～＋150℃。

（7）增塑聚氯乙烯密封胶条

增塑聚氯乙烯（PPVC）密封胶条材料便宜易得，具有耐腐蚀、耐磨、耐酸碱和各类化学介质，耐燃烧，机械强度高的优点；缺点是配合体系内增塑剂易迁移，随着时间的延长变硬变脆，失去弹性，不耐老化，耐候性和低温性能差。一般为深色制品。适用于光照不强、温度变化不大、气候条件不恶劣的场合。

（8）表面涂层材料

表面涂层材料是在密封条的表面涂布聚氨酯、有机硅、聚四氟乙烯等物质，以代替传统工艺的表面植绒。涂布后的密封条具有良好的耐磨、光滑性，尤其是涂布硅胶面层涂料后的密封条，表面摩擦系数小，有利于门窗扇的滑动。适用于带有滑动门、窗扇的门窗上，是传统硅化毛条的替代品。
