防水卷材是一种可卷曲的片状防水材料，具有粘结性能强、延伸性能好、自愈性能强、高低温性能稳定等优点。

根据其主要组成材料可分为沥青类防水卷材、聚合物改性沥青防水卷材和合成高分子防水卷材三大类。

（1）沥青防水卷材

沥青防水卷材是在基胎（如原纸、纤维织物）上浸涂沥青后，再在表面撒布粉状或片状的隔离材料而制成的可卷曲片状防水材料。可分为石油沥青纸胎油毡（现已禁止生产使用）、石油沥青玻璃布油毡、石油沥青玻璃纤维胎油毡、铝箔面油毡。

（2）聚合物改性沥青防水卷材

聚合物改性沥青防水卷材是以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料。

改性沥青制成的卷材光洁柔软，厚度为4～5 mm，性能优异，价格适中。

改性沥青防水卷材（图2.13）可分为弹性体改性沥青防水卷材（SBS卷材）、塑性体改性沥青防水卷材（APP卷材）。卷材以10 m2卷材的标称质量（kg）作为卷材的标号；玻纤毡胎基的卷材分为25号、35号和45号3种标号；聚酯毡胎基的卷材分为25号、35号、45号和55号4种标号。按卷材的物理性能分为合格品、一等品、优等品3个等级。

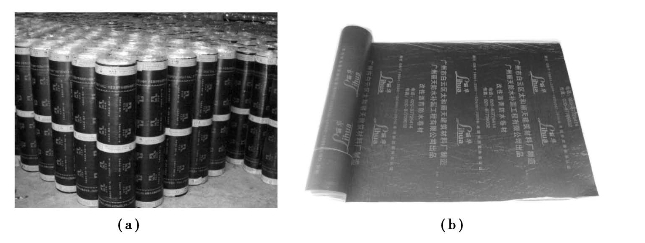

图2.13　改性沥青防水卷材

①SBS改性沥青防水卷材。以聚酯毡或玻纤毡为胎基，苯乙烯⁃丁二烯⁃苯乙烯（SBS）热塑性弹性体作改性剂，两面覆以隔离材料所制成。产品标记按以下程序进行：弹性体改性沥青防水卷材、型号、胎基、上表面材料、厚度和本标准号，例如，3 mm厚砂面聚酯胎Ⅰ型弹性体改性沥青防水卷材，标记为SBSⅠPY S3 GB18242。

该类防水卷材广泛适用于各类建筑防水、防潮工程，尤其适用于寒冷地区和结构变形频繁的建筑物防水。

②APP改性沥青防水卷材。以聚酯毡或玻纤毡为胎基，无规聚丙烯APP或聚烯烃类聚合物APAO、APO塑性体作改性剂，两面覆以隔离材料所制成。产品标记按以下程序进行：塑性体改性沥青防水卷材、型号、胎基、上表面材料、厚度和本标准号，例如，3 mm厚砂面聚酯胎I型塑性体改性沥青防水卷材，标记为APPⅠPY S3 GB18243。

APP改性沥青防水卷材有非常好的稳定性，受高温照射后，分子结构不会重新排列，抗老化性能强。在一般情况下，APP改性沥青的老化期在20年以上，温度适应范围为－15～130℃，特别是耐紫外线的能力比其他改性沥青卷材都强，非常适宜在有强烈阳光照射的炎热地区使用。

APP改性沥青复合在具有良好物理性能的聚酯毡或玻纤毡上，使制成的卷材具有良好的拉伸强度和延伸率。本卷材具有良好的憎水性和粘结性，既可冷粘施工，又可热熔施工，无污染，可在混凝土板、塑料板、木板、金属板等材料上施工。

APP改性沥青系列防水卷材因其耐高温、耐老化、耐紫外线、施工速度快等优点，多用于桥梁等市政工程以及各类建筑防水、防潮工程，尤其适用于高温或有强烈太阳辐射地区的建筑物防水。

③沥青复合胎柔性防水卷材。简称为“复合胎卷材”，以沥青为基料，以两种材料复合为胎体，细砂、矿物粒（片）料、聚酯膜、聚乙烯膜等为覆面材料，以浸涂、滚压工艺而制成的防水卷材，产品标记按以下程序进行：产品名称、品种代号、厚度、等级和标准编号顺序标记，例如，3 mm厚的合格品聚乙烯膜覆面涤棉无纺布⁃网格布复合胎柔性防水卷材标记为：NK⁃PE 3C JC/T690。

（3）合成高分子防水卷材

以合成橡胶、合成树脂或两者共混体为基料，加入适量化学助剂和填充料，经一定工序加工而成的可卷曲片状防水卷材。包括橡胶系防水卷材、塑料系防水卷材、橡胶塑料共混系防水卷材等类型。(www.daowen.com)

这种卷材拉伸强度高、抗撕裂强度高、断裂伸长率大、耐热性好、低温柔性好、耐腐蚀、耐老化及可冷施工等优越的性能。

其中，三元乙丙橡胶防水卷材和聚氯乙烯防水卷材，属高档防水卷材，因此在国家有关部门制订的《新型建材及制品导向目录》中，要大力发展高分子防水卷材EPDM（三元乙丙橡胶）、PVC（聚氯乙烯）两个品种。两款防水卷材质量检测执行的国家标准分别是GB 18173.1—2000和GB/T 12952《聚氯乙烯防水卷材》，产品按理化性能分为Ⅰ型和Ⅱ型，后者的理化性能指标比前者高，质量更好。

①三元乙丙（EPDM）橡胶防水卷材（图2.14）。以三元乙丙橡胶掺入适量的丁基橡胶、硫化剂、促进剂、软化剂和补强剂等，经密炼、拉片过滤、挤出成型等工序加工而成。

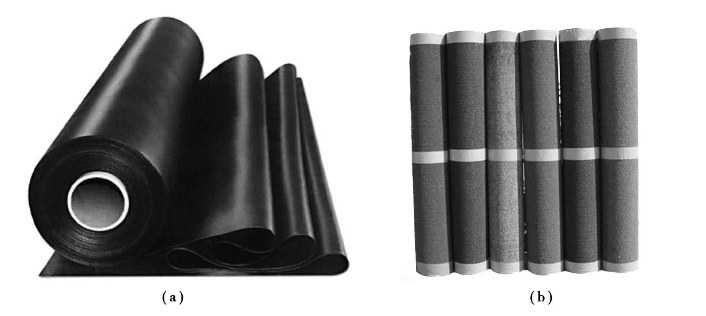

图2.14　三元乙丙（EPDM）橡胶防水卷材

三元乙丙橡胶有优异的耐气候性，耐老化性，而且抗拉强度高、延伸率大，对基层伸缩或开裂的适应性强，质量轻，使用温度范围宽（在－40～＋80℃范围内可以长期使用），是一种高效防水材料。它还可冷施工，操作简便，减少环境污染，改善工人的劳动条件。市面上有硫化型与非硫化型之分。

规格有幅宽（mm）：1 000、1 100、1 200；厚度（mm）：1.2、1.5、2.0；长度：20 m。

②聚氯乙烯（PVC）防水卷材（图2.15）。以聚酯纤维织物作为加强筋，通过特殊的挤出涂布法工艺，使双面的聚氯乙烯塑料层和中间的聚酯加强筋结合成为一体而形成的高分子卷材。配方先进的聚氯乙烯塑料层与网状结构的聚酯纤维织物相结合，使卷材拥有极佳的尺寸稳定性和较低的热膨胀系数。以提升卷材直接暴露在自然环境中的长期性能。施工方法为热风焊接，从而保证焊缝的效果。

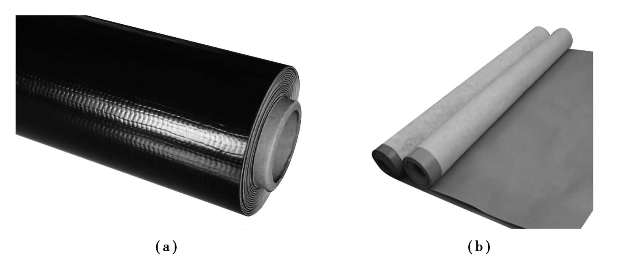

图2.15　聚氯乙烯（PVC）防水卷材

聚氯乙烯防水卷材根据其基料的组成与特性分为S型和P型。该种卷材的尺度稳定性、耐热性、耐腐蚀性、耐细菌性等均较好，适用于各类建筑的屋面防水工程和水池、堤坝等防水抗渗工程。

规格有幅宽（mm）：1 000、1 500、2 000；厚度（mm）：1.2、1.5、2.0；长度：20 m。

③聚乙烯丙纶（聚酯丙纶）防水卷材。以聚乙烯合成高分子材料加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶涤纶长丝无纺布，经过自动化生产线一次复合而成的新型防水卷材。

聚乙烯丙纶（聚酯丙纶）防水卷材（图2.16）可直接与水泥结构面粘结，防水性能优良、无毒、无味、抗拉强度大、抗渗能力强、耐冻、耐腐蚀、易粘贴、柔性好、质量轻、施工操作简便、不动火、不用油、施工无噪声，价格低廉。单独使用时，这类材料的耐水性、耐久性、适应基层变形能力、施工应用的可靠性方面都存在重大缺陷，工程应用时，应与聚合物水泥防水涂料结合使用。

图2.16　聚乙烯丙纶（聚酯丙纶）防水卷材

厚度（mm）：0.6、0.7、0.8、0.9、1.0、1.2和1.5；卷材克重（g）：300、350、400、500、600；幅宽（mm）：≥1 000，长度（m）：50、100。
