在明白了结构断面测量要求后即可进行结构断面测量,不同的测量设备有不同的测量方法,下面分别讲述使用全站仪、断面仪进行结构断面测量的过程。

使用全站仪(这里指非测量机器人型全站仪)进行结构断面测量,要做2项工作:第一是标注断面测量位置,即将设计线路按测量密度要求放样在结构底板或高架桥梁面上;第二是依据标注的断面测量位置,进行断面测量点位标注。

1.标注断面测量位置

依据标段线路施工图,在复核设计要素相互关系无误后,确定待测断面里程并计算各个待测断面处的中线设计坐标与高程、断面测点设计高程。直线地段不需要计算每个待测断面处的中线设计坐标。

置镜联测平差后满足要求的已知点,按要求对使用的已知点间的边角关系、高差关系进行检测,确认边角关系、高差关系满足要求后,点位正确后,方可进行测量作业,同时根据三角高程测量求出仪器高程(置镜点高程已知时不需要)。

依据待测断面处的中线设计坐标与置镜点和后视点间的关系,把待测断面标定在现场,也就是根据测量密度要求把线路标定在现场。在标定的同时,三角高程测量或水准测量线路中心处的底板高程,准确到毫米。

直线段可标定线路平行线,既可减少待测断面处的中线设计坐标计算量,又可以减少现场标定工作量。依据平行线偏移线路中心线的距离,三角高程测量或水准测量线路中心处的底板高程,准确到毫米。

置镜标定的线路中心线点或线路平行线点,根据置镜点与后视点间的线路关系,标定出线路法线方向及断面测量设计距轨面最近的点位。位于直线段同1个坡度上(竖曲线除外)的线路,可每25 m左右标出离轨面最近的点,用墨线弹出轨面平行线,然后用钢尺量出断面测量设计点位,或用钢尺根据每25 m左右标点,直接标出不同里程处距轨面最近的断面测量设计点位。同一里程处的其他断面测量点位置标定,可根据到已标出的距轨面最近点位的距离来标出,即可根据测点间距做一系列长度的杆来标出断面测点,加快测点标定速度。要注意,不同断面结构形式断面测量设计点间距是不相同的。

盾构隧道还具有以下特点:直线段,其环缝即是法线方向;曲线段,不同的盾构施工方法,其环缝与法线方向在最不利的情况下有≤5 cm的误差。不论是几环1个测量断面,在同一坡段非竖曲线处距轨面高差相同的断面测点距环片上的同一参照物的高差是相同的,利用这一特点可减少很多断面测量工作。在竖曲线部分也可利用竖曲线的特性,标出断面测量设计点位,减少断面测量工作量。

2.断面数据收集

在断面测量点位置标注出来后,即可进行断面测量的外业数据收集。

(1)曲线段。

置镜联测平差后满足要求的已知点,在确认已知点间边角关系、高差关系满足要求,点位正确后,方可进行测量作业,同时根据三角高程测量求出仪器高程(置镜点高程已知时不需要)。

实测各断面测点的三维坐标,并记录在全站仪PC卡或模块上。为了保证断面测量精度,视线长度不要超过100 m。

(2)直线段。

同样先进行点位确认和根据三角高程测量求出仪器高程(置镜点高程已知时不需要)。既可按曲线段那样实测各断面测点的三维坐标,也可按假定坐标,直接测出各断面测点到线路中线的横距和高程。

按假定坐标进行测量时,应依据置镜点A的联测坐标(xa,ya),里程为L的中线点B的设计坐标(xb,yb),直线段线路设计方位角α0,计算出A—B的距离S和方位角1α,然后计算出置镜点到线路中线的偏距a和对应里程l。置镜点在假定坐标系中的坐标为(a,l)。(www.daowen.com)

拨出线路平行线,输入置镜点在假定坐标系中的坐标(a,l),仪器高程和后视方位α0即可直接测出各断面测点到线路中线的横距和高程,如图11.3.3所示。

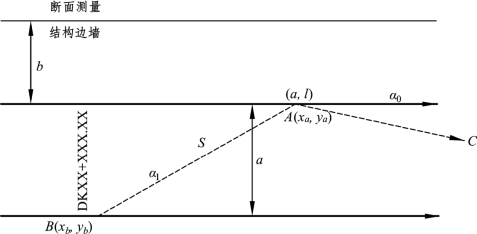

图11.3.3 假定坐标断面测量

使用全站仪进行断面数据收集,由于每站作业时间长,操作多,仪器的稳定状态可能发生变化,故在作业过程中,应对仪器的稳定状态多进行检查,及时消除由于仪器的不稳定对断面数据收集的影响,减少不必要的返工。

3.内业计算与资料整理

收集的断面数据,应及时传给计算机保存,以防数据丢失;同时及时进行内业计算与资料整理。

(1)直线段断面横距计算。

按假定坐标进行测量时,可将保存的偏距和高程填入行业规范或业主规定的格式中,完善有关测量情况即可。

当实测各点的三维坐标时,根据点到直线距离公式,利用Excel编程计算各测点到线路中线的距离,即得各测点的断面横距。将横距和高程填入行业规范或业主规定的格式中,完善有关测量情况即可。

(2)曲线段断面横距计算。

圆曲线部分,根据点到点距离公式,利用Excel编程计算各测点到圆心的距离并减去设计线路半径,即得各测点的断面横距。将横距和高程填入行业规范或业主规定的格式中,完善有关测量情况即可。

缓和曲线部分,应先根据线路平面图编程计算各断面处的线路中心坐标,然后根据点到点距离公式,利用Excel编程计算各测点到线路中线的距离,即得各测点的断面横距。将横距和高程填入行业规范或业主规定的格式中,完善有关测量情况即可。

(3)完成断面横距计算后,一方面应与设计值进行比较,判断结构断面是否满足要求,为铺轨调坡调线提供依据;另一方面,因断面数据量太大,测点位置不同,对断面测量结果有影响,故同一位置前后左右的相邻断面进行比较,以发现断面数据有没有出现突变,为断面测量资料验收提供依据。

(4)标定点位对断面测量的影响,主要体现在测点高程不准确对断面横距影响上。断面测量完成后,应根据测点的实测高程与设计高程的偏差,依据测点在断面上的位置,对断面横距进行一定的调整。横距调整可参考设计横断面图,计算每1 cm的高差对断面横距的影响。

(5)当使用棱镜配合全站仪进行测量时,应计棱镜框宽度对断面横距的影响。使用无棱镜全站仪则无此影响。
