1.精密导线布设

为了确保精密导线具有较高的质量和精度，满足地铁（轻轨）定测，尤其是施工测量的需要，特别是尽量减少因地面测量误差影响而产生在贯通面上的贯通误差，精密导线网布设是关键环节之一。精密导线应采用附合导线、闭合导线或结点网导线形式。

（1）选点原则。

在收集和熟悉设计站位、风井风亭、施工竖井、区间走向、施工方法的基础上结合线路附近的既有城市高等级平面控制点、卫星定位点，选出沿线路呈直伸形既能控制地铁线路和车站位置，又能避开可能施工范围的精密导线点。选点工作既关系到精密导线网的质量，又在精密导线网测量中占有很大的比例，因此应先进行图上选点，然后进行现场核对，通过图上选点与现场核对的反复进行，才能选出既满足精密导线测量要求，通视良好，又方便使用、保护和利于后续测量工作开展的精密导线网点。

（2）点位布设要求。

① 二等线路加密控制网控制点间的附合导线的边数宜少于12条，相邻边的短边与长边比例不宜小于1∶2，最短边长不宜小于100 m。当附合导线路线较长时，宜布设结点导线网，节点间角度个数不应超过8个。

② 地面导线点应选在施工变形影响区域以外，必应劈开地下结构物，地下管线。

③ 建筑物顶上的导线点应埋设在主体结构上，并便于与高级点联测和向下扩展的位置。

④ 相邻导线点间以及导线点与其相连的卫星定位点之间的垂直角不大于 30°，视线离障碍物的距离不应小于1.5 m。

⑤ 在不同的线路交叉及同一线路分期建设的工程衔接处布设导线点。

（3）边长要求。

精密导线边长受车站区间施工方法的影响很大。规范规定的精密导线平均边长为350 m，对于采用明挖和高架施工的地段，为了施工测量使用方便，精密导线平均边长应比350 m短，平均边长应小于300 m。对于采用矿山法施工地段，生产能力小，其贯通距离一般小于1 km，精密导线平均边长应比350 m长，从方便使用与利于贯通来考虑，平均边长450 m比较适合，并注意在施工竖井处设点。对于采用盾构法施工地段，其生产能力大、贯通距离长，从有利于贯通来说，精密导线平均边长应比350 m更长，平均边长550 m比较适合。

2.精密导线测量精度要求

精密导线网的精度要求应符合表9.2.1规定。

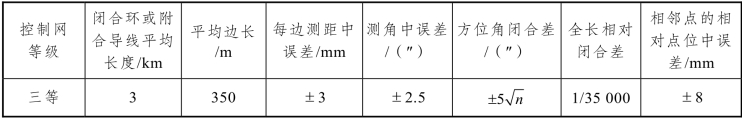

表9.2.1　精密导线网精度要求

3.精密导线测量对使用仪器的主要要求

精密导线外业观测既可以使用卫星定位测量进行，也可以使用全站仪进行。从精密导线测量成果具有直接指导工程施工和与后续测量相结合来考虑，精密导线测量宜使用全站仪进行观测，对仪器的主要要求如下：

（1）使用的测量仪器为经省级以上技术监督局授权的仪器检定单位鉴定合格的。

（2）全站仪水平轴不垂直于垂直轴之差，不应超过10″。

（3）垂直微动螺栓使用时，视准轴在水平方向上不产生偏移。

（4）仪器底部在照准部旋转时，无明显偏移。

（5）对点器对中误差不大于1 mm。

（6）使用Ⅰ级或Ⅱ级全站仪。

4.精密导线的观测

精密导线网观测技术要求应符合表9.2.2规定。

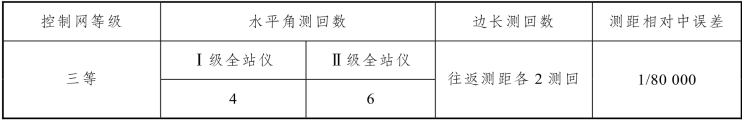

表9.2.2　精密导线观测技术要求

（1）观测计划的制订。

在进行精密导线观测时，视测量时的条件和实施方案制订相应观测计划，应遵循以下原则：应根据位于地铁线路附近的卫星定位点和其他卫星定位点的通视情况，选择距地铁线路较近的卫星定位点作为置镜点和后视点，在进行位于两卫星定位点间的精密导线观测时，卫星定位点如果通视，应以这2个卫星定位点互为后视点。

（2）水平角观测。(www.daowen.com)

① 测回数与使用仪器及观测地段的施工方法有关，仪器标称精度高，导线位于明挖和高架段，观测测回数取4；仪器标称精度高，但导线位于暗挖段，观测测回数也应取6。实际观测中采用的测回数应视具体情况定，但在一条线路应力求统一测回数或在一段上统一测回数。

② 水平角观测宜采用方向观测法，当方向数多于3个时，应进行归零，方向少于3个可以不归零。

③ 方向观测法应符合学习情境一，任务1表1.1.2 导线水平角方向法观测的主要技术要求。

（3）距离测量。

距离测量应符合表9.2.3距离测量限差技术要求规定。

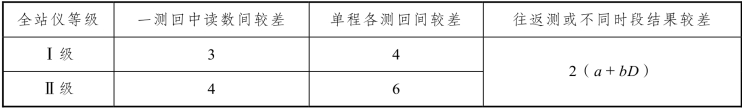

表9.2.3　距离测量限差技术要求（mm）

① 测距时，应在测前、测后各读取一次温度和气压，并取平均值作为测站的气象数据。温度读至0.2 °C，气压读至0.5 hPa。

② 当前后视边长观测需调焦时，宜采用同一方向正倒镜观测法，一个测回中不同方向可不考虑2C较差要求。

③ 在附合精密导线两端的卫星定位控制点上观测时，以联测两个卫星定位控制点方向，其夹角的平均观测值与其坐标反算夹角之差应小于6″。

④ 精密导线边长应进行气象改正、仪器加、乘常数改正。

⑤ 精密导线测距边应进行高程归化与投影改化。

5.数据处理及精度评定

（1）数据预处理，每天的测量数据应及时进行处理。采用人工记录的应及时进行观测数据的复核、边长投影改正并输入计算机进行初步平差计算。采用模块记录的应及时将记录的观测数据传给计算机，进行边长投影改正并进行初步平差计算。经初步平差计算不满足要求的测量数据应分析原因并及时进行补测。

（2）平差计算，全部观测完成且观测数据满足要求后，按严密平差方法进行整体平差，完成平差计算与各种报表计算输出。计算各项闭合差与中误差，点位中误差，对精密导线测量做全面精度评价。

根据精密导线测量观测资料，判断既有平面点的稳定情况，明确每个控制点的取值。对联测的其他点的既有坐标情况做出有关说明。

6.精密导线测量成果资料组成

精密导线测量成果资料应包含以下内容：

（1）技术设计书或实施方案。

（2）精密导线布网图。

（3）精密导线点点之记。

（4）观测原始记录。

（5）精密导线点坐标成果表。

（6）技术总结报告。

（7）测量精度评定成果：精密导线全长相对闭合差统计表、角度闭合差统计表、边长较差统计表、360°不符值测角中误差、角度闭合差中误差、方位角闭合差中误差、边长往返测较差测边中误差、测边平均中误差等。

（8）质量检查验收报告。

（9）联测成果与原测成果对照表。

（10）质量检查情况表。

（11）精密导线坐标使用表。
