1.中线法贯通的隧道

如图8.3.1所示，由两端中线分别延伸中线至贯通面，按贯通面的里程钉1个中线点，即E′与E′点的里程相同，量取2点横向距离E′P′为横向贯通误差，量取2点的纵向距离E P′为纵向贯通误差。

2.导线法贯通的隧道

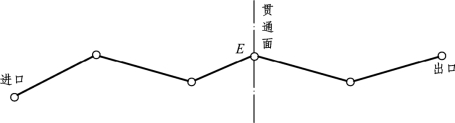

用导线作洞内平面控制的隧道，可在实际贯通点附近设1个中线点E，如图8.3.2所示，分别由进出口导线测出其坐标。分别为（xE进，yE进）和（xE出，yE出），直线隧道是以线路中线方向作为x轴，则实际贯通误差由8.3.1式计算得出。

图8.3.2　导线贯通时贯通误差测定

横向、纵向贯通误差分别为：

如果是曲线隧道，如图8.3.3所示，设贯通面方向与实际贯通误差方向的夹角为φ，可按式（8.3.3）计算：

(www.daowen.com)

式中 α面——贯通面方向的坐标方位角，可根据贯通点在曲线的位置计算。

计算出φ 角，即可根据式（8.3.4）得纵横贯通误差值。

图8.3.3　纵横贯通误差计算

3.方位角贯通误差

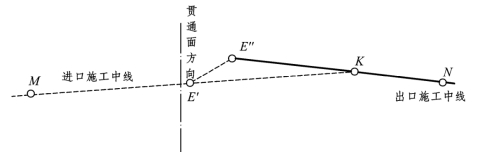

如图8.3.4所示，中线法贯通时，延长ME′直线交NE″于K点，在K点上安置经纬仪，实测∠MKN由进口中线的ME′的方位角αME′，按测得的∠MKN推算NK的方位角αN′K与出口NE′的方位角αME″的差值为实际方向贯通误差，即方位角贯通误差。

图8.3.4　方向贯通误差测定

由导线贯通时，用贯通导线将两端洞口导线连通后，对于同一方位边由两端算得的方位角之差即为方位角贯通误差。
