隧道向前掘进，平面测量工作的顺序一般是这样，如图8.2.1所示，当掘进的延伸长度不足1个中线点间距时，先测设临时中线点1，2，3，…，当延伸长度大于1个或2个中线点时，就可以建立1个新的正式中线点，如图8.2.1中a、b、c、d点，例如d点。当掘进的延伸长度距最后一个导线点B，大于1个或2个设计中线点时，就可以建立1个新的导线点C。当采用全断面开挖时，导线点和中线点都是紧跟临时中线点的，这时临时中线点要求的精度也较高，一般先用激光导向，再用全站仪极坐标法施测。采用上下半断面施工时，上半断面每延伸90～120 m时应与下半断面的中线点联测，检查校正上半断面中线。

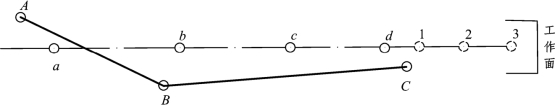

图8.2.1　临时中线、正式中线与导线关系

洞内中线是由洞口两端中线控制点引入洞内，作为洞内结构物放样，开挖的依据，但导坑的掘进一般用临时中线控制，临时中线的作用就是指导开挖方向，即每次钻爆要在掌子面确定中线及导坑轮廓线以便布置炮眼，并供架设临时支撑使用和扩大开挖等。因此，导坑中临时中线点的间距都很短，一般在直线上10 m一点，在曲线上5 m一点。当延伸长度在直线地段不大于30 m，在曲线地段不大于20 m时，可以采用串线法测定临时中线点的位置。在直线地段一般用眼串线，曲线地段测设临时中线点方法很多。用仪器测定的方法如图8.2.2所示，为直线延伸，1、2、3为使用仪器测定的临时中线点，1-1，1-2，1-3，…为采用串线法目测的中线点。当需用仪器测定点3时，仪器置于点2，后视点1以远的正式中线点，采用正倒镜分中的方法标定点3，再测设2-3之间的距离。曲线的中线延伸如图8.2.3所示，1、2、3、4各点为仪器按弦线偏角法测定的临时中线点。在上述每相邻两点间，按每5 m一点用弦线偏距法的目测串线，量出弦延线及偏距、定中线点，随着导坑的掘进、在依次分别到达2、3、4点时，用仪器定正。可以利用洞内控制点，采用全站仪坐标法放样点1、2、3、4点。具体计算方法见后述。

(www.daowen.com)

图8.2.2　临时中线点布设间距

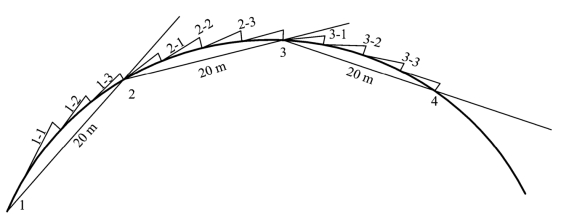

图8.2.3　曲线隧道中线延伸方法
