洞内平面控制的主要形式有多边形导线环和交叉导线形式。

1.导线形式

洞内导线需要随隧道的掘进不断向前延伸，而且不等贯通，即需要依据导线测设中线，进行施工放样。因此，对洞内导线的形式最主要的要求有2个：其一为尽可能有利于提高导线端点（掌子面）的点位精度；其二是敷设的导线点必须有妥善的检核，以免由于山体压力或洞内施工、运输等影响产生位移。下面常用导线形式。

（1）单导线。

如图7.2.1所示，一般用于短隧道，为了检核，导线必须独立进行2次以上的测量。导线角可采用左右角观测，观测方法与精度要求见学习情境一、任务1。

图7.2.1　单导线形式

（2）双路线引测进洞与洞内交叉导线环。

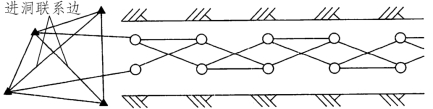

为提高向洞内传算坐标与方位的精度和可靠性，一般选取两条进洞联系边向洞内同时传递方向和坐标如图 7.2.2所示。洞外两条独立路线向洞内传递数据，洞内导线构成闭合检核条件。

图7.2.2　双路线引测进洞与洞内交叉导线环示意图

（3）多边形导线环。多边形导线环如图7.2.3所示。

图7.2.3　多边形闭合环

2.洞内导线的等级确定

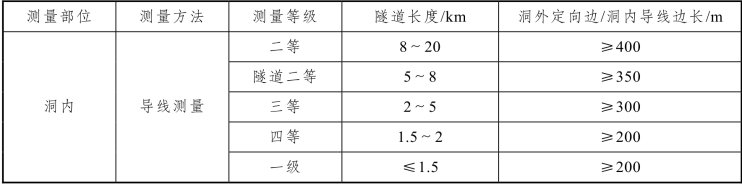

洞内导线精度的确定如表7.2.1所示。

表7.2.1　洞内导线等级确定(www.daowen.com)

3.洞内导线布设的一般要求

（1）洞内导线边长的选择与隧道形状、施工方法有关。在直线地段较为灵活，而曲线地段受洞身宽度的限制导线边过长就不能通视，在直线地段导线边长不宜短于200 m，曲线地段，不宜短于70 m。

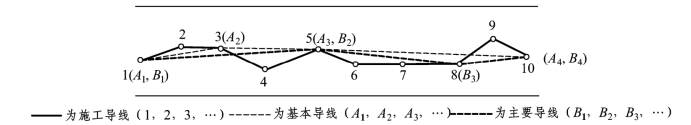

（2）洞内导线多属于向前沿延伸的形状，对于这种导线，边长越短，边数越多，则导线测角、测边积累误差越大，对于横向贯通精度是不利的，因此，长大隧道洞内导线一般采用分级布设的方法。如图7.2.4所示，为满足开挖放样，开始布设边长20～50 m较短的施工导线，随着延伸将导线边增长为50～100 m的基本导线，减少导线点。随着隧道开挖延伸可布设边长200～400 m，后一种导线点一般可与前一种导线点重合，基本导线点也可以舍去，即直接在施工导线的基础上布设长边导线。

图7.2.4　洞内导线分级布设示意图

（3）洞内导线应布设成多边形闭合导线环，每一导线环的边数以4～6条为宜。

（4）导线点应布设在施工干扰小、稳固可靠、便于设站的地方，点间视线横距洞内设施0.2 m以上，避免产生较大的旁折光影响。

（5）洞内导线向前延伸，每建立1个新的导线点以前，必须对已经建立的前2点进行检测。主要检测角度，将检测角度与原测角度进行比较。

4.洞内导线水平角观测要求

（1）由于洞内洞外温差较大，洞外洞内的2个测站的测角工作宜选择在夜晚或阴天进行。仪器进洞后，应将仪器打开晾露半小时，方可正常使用。

（2）应采用三联架法或者测回间多次对中整平的方法削弱短边测量时的对中误差对方位角传递精度的影响。

（3）洞内觇标必须人工照明，目标应有足够的明亮度，受光均匀、目标清晰。

（4）洞内测角必须等排烟妥善后进行。

（5）当洞内有瓦斯时，必须采取安全可靠的防爆措施，必要时应采用防爆仪器进行观测。

（6）充分通风、避免尘雾；测线避开电器；反射镜有适度照明；仪器和反射镜面无水雾。
