现浇箱梁施工就是在桥孔位置搭设支架，并在支架上安装模板，绑扎及安装钢筋骨架，预留孔道，并在现场浇筑混凝土与施工预应力的施工方法。其断面控制测量就是对其各断面的平面位置及高程进行控制。为了保证箱梁的线型平顺，至少每5 m为一个断面，计算箱梁底板中线、两侧边线和两侧翼缘板的三维坐标，现分述如下：

1.计算各断面的平面坐标

根据其中桩坐标（X0，Y0）、各断面与线路中心的交点切线方位角α及左右侧距离D，计算出各点坐标：

式中 X0，Y0——计算断面中线点坐标；

D——横断面上计算点至中线点的距离；

α——过中线点的切线方位角。

在学习情境五任务3中已详细介绍边桩坐标计算，此处不再详述。放样各断面点位可利用2个控制点，一点架设仪器，一点作为后视点定向，放样出各断面上的点，以此指导支立模板、安装钢筋骨架，预应力安装等工序的施工。

2.高程控制

如图6.3.4所示，高程放样点为①、②、③、④、⑤点，计算分为两步，首先计算断面中线点高程，再计算断面方向上各点高程。下面以实例说明计算方法。

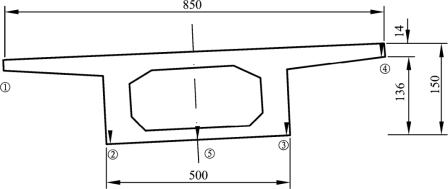

图6.3.4　箱梁断面示意图

【例6.3.1】 某高速公路互通立交桥资料，桥全长225.08 m，为3×2 300＋3×2 700＋3×2 300连续梁。从设计图中可知：箱梁横向坡度7%、竖曲线起点里程K0＋602.180、终点里程K0＋747.820、竖曲线R＝2 000 m、i1＝＋4.282%、i2＝－3.000%、边坡点里程K0＋675。以K0＋614.019断面为例，该断面位于第1跨，跨距23 m，考虑施工误差，全桥高程整体下0.015 m。

【解】（1）1号墩中心坡道高程：

如图6.3.5所示，1号墩中心里程K0＋599.019，坡道高程计算如下：

H坡＝493.471＋0.138＋0.04－0.015＝493.634（m）

（2）K0＋614.019断面中心高程：(www.daowen.com)

式中 L——跨距；

x——计算段面至起点（起算墩中心）的距离；

k——系数，为试验数据（桥梁工程讲述）。

该桥23 m跨距k＝0.000 15，27 m跨距k＝0.000 137。

y＝0.000 15×（23－15）×15＝0.018（m）

（3）纵向坡道高程：

（4）底板中心⑤的高程：

式中 l——计算断面至竖曲线起点的距离。

（5）①、②、③、④点高程：

不考虑梁顶面倾斜引起的误差，根据图6.3.4断面各部位尺寸，各点高程为：

根据各断面的点位进行模板安装，在采用支架法施工时，应对其支架预压前后高程的测量，以测得弹性变形，消除塑性变形。同时根据设计保留一定的预拱度，在浇注过程中，对其变形进行跟踪测量，如果变形过大，应暂停施工，并采取相应措施。
