明挖基础也是桥墩台基础常用的一种形式，它就是在墩台位置处先挖一基坑，挖至基底设计高程后，将坑底整平后，然后在基坑内砌筑或灌注混凝土基础及墩台身，当基础及墩台身出地面后，再用土回填基坑。

在进行基坑开挖边线放样时，如图6.2.9所示，首先钉出墩台，根据纵横轴线护桩，在实地交出十字线，根据基坑的长度和宽度（应考虑预留0.3～0.5 m立模及支撑宽度）放出A、B、C、D 角桩，撒白灰线即可。

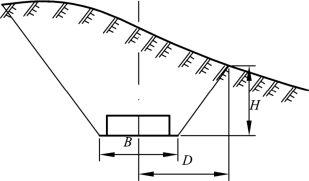

在平坦地形，依照此方法即可放样出基坑边界线，然而在桥梁施工当中，往往难免会遇到倾斜地面和开挖深度较大，坑边要设一定的坡度，放样基坑边界线可采用试探法放样，根据坑底与原地面的高差及坑壁坡度计算开挖边界线与坑边的距离，而坑边至纵横轴线的距离已知，则可根据图6.2.10所示的关系，按下列公式即可求出墩台中心至开挖边界线的距离D：

式中 D——坑底的长度或宽度；

H——原地面与坑底的高差；

m——坑壁坡度系数的分母项。

(www.daowen.com)

图6.2.9　平坦地面基坑边线

图6.2.10　基坑开挖边线放样

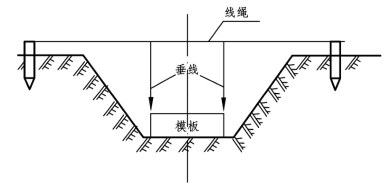

在地面上测设出开挖边界线后，根据角桩撒白灰线，依据灰线进行基坑开挖。当基坑开挖到设计高程后，将坑底整平，进行基础及墩台身的立模放样时，应将置镜于轴线上较远的一个护桩上，以另一个护桩定向，这时仪器的视线方向即为轴线方向。模板安装时，使模板中心线与视线重合即可。当模板的位置在地面下较深时，可以利用基坑两边设两个轴线控制桩，两点拉线绳及用垂球来指挥模板的安装，如图6.2.11所示。

图6.2.11　基础立模
