采用传统的偏角法放样时，可由曲线两端向曲中测设，当横向闭合差在10 cm内时，按曲线长度比例调整桩位，这样，在每次放样曲线时都要进行桩位调整，放样效率低，也不好操作。下面介绍2种快速实用的线路曲线调整方法。

1.测偏角调整法

目前，施工单位基本都使用全站仪进行施工放样，因此，可以采用实测曲线偏角，通过布设导线按极坐标法进行曲线放样，就可以避免曲线测设误差的积累。由于将线路定测误差已经通过调整偏角（采用复测偏角）进行了消除，所以，每次放样时就不存在调整桩位问题。偏角调整后放样的曲线必定也满足设计要求，因此，竣工时按照设计曲线要素进行曲线检查，偏角也不会超限，曲线闭合差也不会超限。在桥隧群控制测量中，为了不产生控制测量与线路测量之间的连接误差，常常采用这种办法调整曲线，整个施工段曲线平顺，衔接严密，放样非常方便。

2.导线平差法

上面介绍的是通过调整曲线偏角消除曲线误差的一种曲线调整方法，曲线误差的调整还可以通过调整控制点坐标来调整，即采用导线平差法调整曲线误差。(www.daowen.com)

导线平差法调整曲线误差的主要思路是：如图5.1.1所示，以曲线一端切线的2个转点ZD1-1、ZD1-2为固定点，建立一个假设坐标系，采用曲线控制桩表中各控制桩的设计角度、距离值可以推算出整个曲线的控制点的坐标，将坐标推算至曲线另一侧的切线转点（或副交点）ZD2-1、ZD2-2上，将这些坐标当做曲线控制点的设计坐标。然后将ZD1-2、ZD1-2到ZD2-1、ZD2-2看做附合导线，采用复测角度、距离进行平差，当角度闭合差小于30″，曲线横向闭差小于10 cm，全长相对闭合差满足1/3 000，则认为曲线精度满足线路精度要求，否则设计曲线不满足精度要求，需进一步调整或变更。通过平差就将曲线误差均匀地进行了调整，采用平差后的控制点坐标对曲线进行分段放样即可，也达到了无须现场调整桩位就可以调整曲线误差的目的。

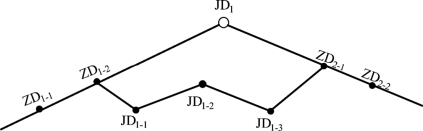

图5.1.1　导线平差法曲线调整

偏角调整法是最严密的一种方法，但是要改变设计偏角值；导线平差法将误差均匀调整不改变设计曲线要素；传统偏角法虽然直观，但是劳动强度大、精度低。在实际施工中，可以根据实际情况和个人习惯，采用上述方法或传统的偏角法进行曲线的调整。
