线路横断面测量，就是测出垂直线路两侧地形起伏状况，并绘成横断面图，作为进行路基及路基边坡设计，土石方量计算，以及桥涵、挡土墙等设计的依据。

横断面测量方法有多种方法，目前公路、铁路常采用全站仪法与RTK方法。更多的是采用RTK方法。航测法测量横断面点时，测量横断面点的距离限差为±0.3 m，高差限差为±0.35 m。

1.横断面施测的密度和宽度

横断面施测的密度及宽度，应根据沿线的地形和地质情况以及设计需要确定。一般横断面间距为20 m。在曲线控制桩，公里标、百米标和线路纵、横向地形明显变化处测绘横断面。在高路堤、深路堑、挡土墙、大中桥头、隧道洞口，以及地质不良地段，应按设计需要适当加密横断面。横断面的测量宽度应根据路基中心填挖高程和边坡坡度确定，一般应测至路基边坡外10 m以上。

2.横断面方向

线路横断面方向应垂直于线路中线，在曲线范围内，如图3.2.3所示，横断面的方向应与曲线上测点的切线相垂直，即该测点的法线方向。

3.全站仪施测横断面

全站仪法施测横断面方法也是有多种操作方法，某些仪器直接有横断面测量功能。选择哪种方法根据实际条件选用。例：置镜于已知中桩点测量横断面，以中桩里程命名测站名，测站坐标设定为假定坐标（00、00），Z为该中桩高程；后视前进方向（或后视方向）中桩定向；拨角至横断面方向测定地面变化点的三维坐标。Y坐标为中桩至地形变化点的距离，以线路里程增加方向，左侧为负值、右侧为正值，在横断面假定坐标系中，若X不等于零，既偏离断面方向。移动目标棱镜是X＝0，即可以观测。此方法用于直线段可连续施测多个断面。

图3.2.3　曲线段定向

4.RTK横断面数据采集

公路、铁路已广泛使用RTK进行横断面数据采集，以华测RTK为例说明操作方法，扫描二维码即可观看。

用全站仪、RTK外业在现场采集横断面的相关数据，即获得横断面方向上各地形变化点的坐标，运用成图软件模块，借助于计算机绘制成横断面图。(www.daowen.com)

5.横断面测量的精度要求

按照铁路规范要求，采用全站仪法和RTK法横断面测量检测限差按下列公式计算：

RTK横断面数据采集视频

式中 h——检查点至线路中桩的高差；

L——检查点至线路中桩的水平距离。

6.横断面图绘制要求

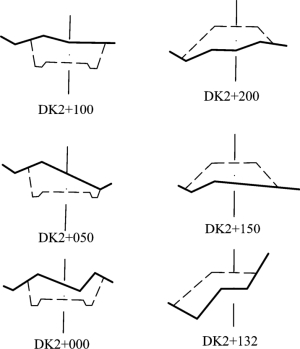

绘制横断面图时，水平方向表示平距，竖直方向表示高程，绘制比例尺一般采用1∶200。绘制时，使每行的横断面中心线排在一条线上，以中桩为准，根据左右两侧的测点至中桩的距离和各点的高程，点绘出地形变化点，依次连接各点所得折线，即为该中桩处的横断面图，如图3.2.4所示。

图3.2.4　横断面图
