在工程设计中，如道路、管线、场地平整的纵向、横向坡度施工时，要按给定的坡度施工，因此，要在地面用木桩标定出已知坡度线，作为施工的依据。坡度线的测设根据坡度大小，可选用下列2种方法。

1.水平视线法

水平视线法的基本原理是根据坡度起点、方向、坡度率计算测设点高程，利用测设已知高程点的方法，确定设计坡度线。如图2.1.7所示，A、B为设计坡度的两端点，起点设计高程为HA，要求在A、B之间测设出坡度为iAB的坡度线。为施工方便，每隔距离d打一木桩，并标出坡度线的位置。

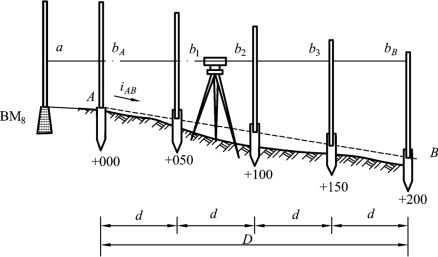

图2.1.7　水平视线法测设已知坡度的直线

【例2.1.5】 已知水准点BM8的高程为240.650 m，设计坡长200 m，设计坡度i＝－2‰，起点里程为K0＋000，其高程为240.000 m，终点B为已知，试测设每50 m一点的坡度线位置。

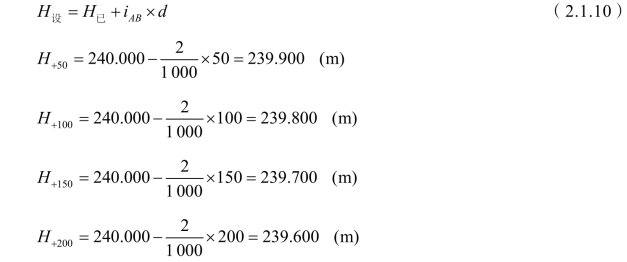

【解】（1）计算各点设计高程：

（2）置经纬仪于起点A，后视终点B定向，每50 m打一木桩；

（3）安置水准仪读取BM8点上后视读数a＝1.065 m；

（4）计算视线高程：

(www.daowen.com)

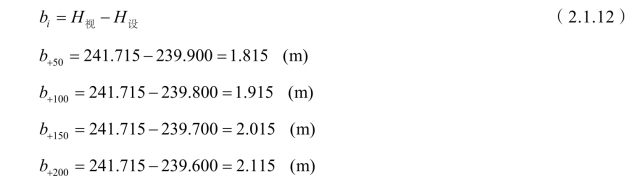

（5）计算出各桩点坡度线位置的前视读数：（6）按测设已知高程点的方法在桩的侧面标出坡度线位置。

测设时，设计高程低于地面以下，则应使设计高程增加一整数，能使坡度线位置标注在桩上，并在桩上用符号注明下挖数。此方法适用于坡度较小的地段。

2.倾斜视线法

如图2.1.8所示，此法是根据视线与设计坡度线平行时，其竖直距离处处相等的原理，以确定设计坡度线上各点高程位置的一种方法。它适用于坡度较大，且设计坡度与地面自然坡度较一致的地段。

测设方法：

（1）已知A点的设计高程，按照iAB和两端点的距离，计算出B点的高程。

（2）用高程测设的方法，将A、B两点的设计高程标定在地面的木桩上。

图2.1.8　倾斜视线测设坡度线

（3）在A点安置水准仪，量取仪器高，使1个脚螺旋在AB方向上，另2个脚螺旋的连线大致与AB方向线垂直。转动AB方向的脚螺旋和微倾螺旋，使十字丝的横丝对准B尺上的读数为仪器高，此时仪器视线与设计坡度线平行，当各桩号上立尺上下移动水准尺使读数为i，紧贴尺底画一道红线，就是设计坡度线。
