测设已知水平距离，是根据已知直线起点、直线方向和水平距离，标定出线段的另一端点。根据精度要求不同，测设方法有一般方法和精密方法。

1.一般方法

当精度要求不高时，可用普通钢卷尺测设。如图2.1.1所示，已知地面上A点及AC方向线，沿AC方向测设已知水平距离为D。

图2.1.1　钢尺测设距离一般方法

测设方法：由A沿AC方向测设距离D。第1次测设得B1，第2次测设校核第1次丈量结果得B2，2次标定位置之差与测设距离之比的相对误差在允许范围内时，取B1、B2的平均值得B点，则为测设长度D的终点。

2.精密方法

当测设长度的精度要求较高时，应使用检定过的钢尺，考虑尺长、温度、倾斜3项改正。在精密测距时，是先用钢尺量取被测距离长度，再加以3项改正，以求得正确的水平距离值。而测设已知水平距离的长度，是根据设计水平距离，结合钢尺的实际长度，丈量时的温度，以及地面起伏情况，计算出实际测设数值。因此，计算尺长改正、温度改正、倾斜改正的改正数符号与测距相反。

尺长改正：

温度改正：

地面倾斜改正：

式中 Δl——尺长改正数；

l——钢尺的名义长度；(www.daowen.com)

d——欲测设水平距离；

h——两端点的高差；

S——实地测设长度。

【例2.1.1】 如图2.1.2中，已知AB设计图上测设水平距离为48.954 m。使用钢尺的尺长方程为lt＝50 m－5.48 mm＋α（t－20）×50 m，概量确定B点位置后，测得两点间高差为＋0.434 m，丈量时的温度为＋24 °C，求在地面上量出多少长度时，才能使AB的水平距离为测设长度48.954 m。

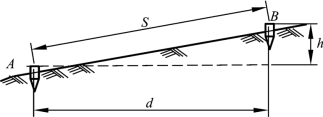

图2.1.2　钢尺测设距离精密方法

【解】（1）3项改正计算：

温度改正：Δdt=+2.4（mm）

倾斜改正：Δdh=-1.9（mm）

（2）实地要测设的长度为：

S =d-Δdl-Δdt-Δdh

S=48.954 +0.005 4 -0.002 4 +0.0019 =48.959（m）

在B点桩上移动5 mm即可。

测设距离超过一整尺时，进行概量后，可按精密量距方法丈量计算各尺段水平距离（不含最后一尺段），用设计值与实际丈量水平距离的差值为最后一尺段应测设水平距离，再按上述方法标定终点。全站仪测设已知距离时，将功能设置在放样模式下，按照仪器提示，前后移动棱镜即可。
