汽车曲柄连杆机构异响维修小提示

曲柄连杆机构异响包括活塞敲缸响、活塞销响、曲轴轴承响、连杆轴承响等。

(1)活塞敲缸响 活塞敲缸响指活塞在上下运动时在气缸内摆动或窜动,其头部或裙部与缸壁、缸盖相碰撞产生的异响,可分为冷态敲缸、热态敲缸和冷、热态均敲缸。

1)冷态敲缸。故障现象:

①低温时有敲击声,发动机温度正常后响声减弱或消失。

②怠速或低速时,发出清晰、有节奏的“嗒、嗒”敲击声,转速提高后响声减弱或消失。

③某缸断火后异响减弱或消失,且火花塞跳火1次发响两次。

故障原因:

①活塞与缸壁的配合间隙过大。

②机油压力过低、缸壁润滑不良。

故障诊断:诊断活塞敲缸故障时,可在发动机缸体中上部辅助听诊。

①将发动机转速控制在异响最明显的范围(通常在怠速工况),察看机油加注口是否冒烟,排气管是否冒蓝烟。用听诊器在机体上部两侧听诊,也可用螺钉旋具抵触在缸体一侧,将耳朵贴在螺钉旋具的柄上,察听是否有振动敲击声。如果出现上述症状,可确诊为活塞敲缸。

②逐缸断火试验。若某缸断火后其声响减弱或消失,复火时其声响明显增大一两声后,又恢复原来声响,当发动机温度升高后声响减弱或消失,即可确诊为活塞敲缸。

③加机油试验法。将待查气缸的火花塞拆下,注入少量机油(约20~30mL),再重新起动试验。如果声响消失或明显减弱,但不久又复出,则可确诊为该缸活塞敲缸。

若发动机仅冷车时敲缸,热车后响声消失,则该发动机还可继续使用,可择机再修。

2)热态敲缸。故障现象:

①怠速时发出有规律的“嗒、嗒”声,高速时发出“嘎、嘎”的连续金属敲击声,并伴有机体抖动现象,且温度升高,响声加大。

②火花塞跳火1次,发响两次;单缸断火后声响加大。

故障原因:

①活塞与缸壁配合间隙过小。

②活塞与活塞销装配过紧,使活塞变形或反椭圆形。

③连杆轴颈与曲轴轴颈不平行。

④连杆弯曲、扭曲或连杆衬套轴向偏斜。

活塞环背隙、端隙过小,导致活塞环卡滞。

故障诊断:

①若发动机低温时没有异响,而温度升高后在怠速时出现“嗒、嗒”声,并有机体振动现象,且温度越高,响声越大,则为活塞变形或活塞环过紧造成的活塞敲缸。

②发动机低温时不响,而温度升高后在中、高速时发出急剧而有节奏的“嘎、嘎”声,单缸断火时,其声响变化不大,则为连杆变形或连杆装配不当造成的活塞敲缸。

③发动机在热起动后即敲缸,且单缸断火声响加大,表明该缸敲缸现象严重,也可能已经产生了拉缸。此时应立即停机检修,以免造成更为严重的恶性故障。

3)冷、热态均敲缸。故障现象:

①发动机低速运转时有“嗒、嗒”的敲击声,转速提高后声响消失,或低速时发出有节奏且强弱分明的“当、当”声响,有时会短暂消失,但很快又出现,转速提高后消失。

②火花塞跳火1次,发响两次;某缸断火后,声响或减弱或增大,并由节奏声响变为连续声响。

故障原因:

发动机在冷、热态均敲缸,一般是活塞连杆组技术状况恶化所致,主要原因如下:

①活塞销与连杆小头装配过紧。

②连杆轴承装配过紧。

③活塞裙部圆柱度误差过大。

故障诊断:

①逐缸做断火试验,若某缸断火后声响减小但不消失,则为该缸连杆与曲轴或活塞销装配过紧所致。

②断火试验时该缸声响加重,且由间断声响变为连续声响,则为活塞磨损变形所致。

③低速时有“嗒、嗒”敲击声,当转速提高后声响消失,则为活塞裙部圆柱度误差过大所致。

(2)活塞销响 故障现象:

①发动机怠速时发出有节奏而又清脆的声响或尖锐的金属敲击声;突然加大节气门时,响声也随之加大;高速时,响声混浊不清。

②火花塞跳火1次,发响两次;单缸断火时声响减弱或消失,严重时反上缸。

故障原因:

①活塞销与连杆衬套、活塞销座孔磨损严重而松旷。

②润滑不良引起的活塞销严重烧蚀。(www.daowen.com)

③活塞销锁环脱落导致活塞销窜动。

④活塞销折断。

故障诊断:

①发动机怠速运转,抖动节气门到中速位置,如果声响能随转速的变化而变化,并且每抖动一次节气门,都能听到明显、清晰、尖脆而连贯的“嗒嗒”声响,即为活塞销响。

②在怠速或稍高于怠速时呈双“咔哒”声响特征。

③发动机升温后,响声通常会加重。有时冷车时响声小,热车时响声大。

④当响声不严重时,将发动机转速控制在声响最明显处(一般稍高于怠速),进行单缸断火试验。若断火后响声减轻或消失,复火瞬间又立即发出“嗒嗒”的敲击声,且在气缸上、中部比在下部听到的响声大,则为活塞销轻微响。在安装了新活塞环后,活塞销响声常常变得更加明显。随着活塞环的磨损,这种响声会逐渐减小。

⑤当响声比较严重时,发动机转速越高,响声越大。单缸断火后,若声响不仅不消失,反而由间歇异响变为连续异响,听起来更加杂乱,则为活塞销与衬套配合严重松旷。

⑥发动机怠速运转时出现有节奏而较沉重的“吭、吭”碰击声,转速提高后,声响并不消失,同时伴随出现机体抖动现象,单缸断火声响反而加大,则为活塞销自由窜动造成异响。

⑦发动机急加速时声响剧烈而尖锐,单缸断火时声响减轻但不消失,则为活塞销折断。

(3)曲轴主轴承响 故障现象:

①发动机稳定运转时并无声响,当转速突然变化时,发出沉闷连续的“嘡、嘡”敲击声,转速越高,声响越大,同时伴有机体振动现象。

②发动机负荷增大时,响声加剧。有时上坡加速时,在驾驶室内就可听到沉闷的“嘡、嘡”敲击声。

③单缸断火时声响变化不大,而相邻两缸断火时,声响明显减弱。

故障原因:

①曲轴主轴颈与轴承配合间隙过大。

②曲轴轴向间隙过大。

③曲轴轴承盖螺栓松动。

④润滑不良导致轴承合金烧蚀(见图4-4)、脱落。

⑤曲轴弯曲。

故障诊断:诊断曲轴轴承响,可在发动机缸体下部及油底壳部位辅助听诊。

①在发动机低、中速状态下抖动节气门,一般由2000r/min急加速至3000r/min时,发出明显而沉闷的连续敲击声,同时伴随有机体振抖现象,则可确诊为曲轴主轴承响。

②进行单缸断火试验,声响变化不大,而相邻两缸断火时,声响明显减弱或消失,则为两缸之间的曲轴主轴承发响。

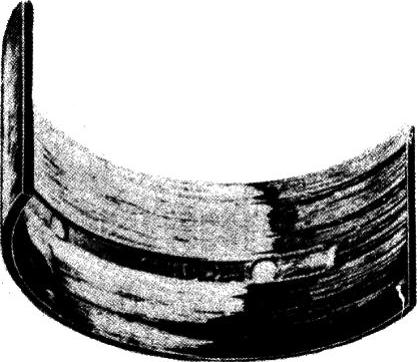

图4-4 曲轴主轴承烧蚀

③高速运转发动机,机体振动较大,同时伴有机油压力显著下降的情况,则为曲轴主轴承与轴颈配合间隙过大或轴承合金脱落。

④异响随温度升高而增大,高速时声响变得杂乱,则可能是曲轴弯曲。

(4)连杆轴承响 故障现象:

①发动机怠速运转时无明显声响,转速稍高于怠速时有清晰的“嗒嗒”敲击声,有点类似钢球落在钢板上所发出的声音,而高速时有“咯、咯”的敲击声,急加速时声响尤为明显。连杆轴承声响较曲轴主轴承声响轻缓而短促。

②当发动机负荷增加时,声响也随之增大;单缸断火,声响明显减弱或消失。

故障原因:

①连杆轴承与轴颈磨损过量导致失圆、配合间隙过大。

②连杆轴承盖紧固螺栓松动。

③连杆轴承润滑不良、合金烧蚀、脱落。

故障诊断:

①加大节气门,发动机转速由怠速向中速过渡时声响变得清晰。一般由1000~2000r/min反复急加速抖动加速踏板时,声响特别清脆。随着转速的增高,敲击声更为明显。

②对某缸进行断火试验,若声响明显减弱或消失,说明该缸连杆轴承响。

③不论发动机转速和温度的高低,都发出严重而无节奏的“当、当”声响,且伴随有机体振动,单缸断火声响不变甚至更加明显(反上缸),说明连杆轴颈失圆、轴承合金烧蚀或连杆螺栓严重松动,应立即停机进行拆检,找出连杆轴承烧蚀的故障原因(如润滑油道堵塞、机油压力低等),根据情况更换连杆与曲轴。

(5)曲轴断裂异响 发动机低速运转时机体的振动较大,甚至有摆动摇晃现象,同时发出沉重、粗闷而较大的“嘣、嘣”敲击声;转速稍有提高就会出现巨大、可怕的响声,类似采石场里的碎石机所发出的“咔嘎”的破碎声。

曲轴断裂的概率极低,诊断时,一人在发动机下方扶住飞轮齿圈,另一人在曲轴前方用扳手转动曲轴带轮,观察曲轴前端与飞轮端的转动是否同步,如有角度差,即为曲轴断裂。

(6)活塞环响 活塞环响在气缸上部听诊异响比较明显。

1)如果活塞环侧隙过大,其在环槽内过于松动,加速时会产生快节奏的“咔嗒”声。要排除这种故障,应更换活塞环,必要时应更换活塞。

2)如果气缸磨损严重,缸壁出现台肩(缸肩)时,第一道活塞环敲击台肩,发出高节奏的“咔嗒”声,发动机加速时异响更为明显。此时应镗磨气缸,更换活塞连杆组。

3)如果活塞环折断,加速时常常会发出快节奏的“啪、啪”声,同时在加机油口有脉动冒烟现象,单缸断火后冒烟现象消失。
