汽车发动机气缸体总成清洗及零部件维修

1.清洁/清洗

清洁部件上沉积的污物以便对部件进行精确地检查。

铝件的清洗:可用一些碱性不太强的溶液(需控制时间)或汽油清洗。

黑色金属(铸铁和钢)件:可用碱性强一点的溶液或汽油清洗。

黄铜、纯铜、青铜:可用碱性最强的溶液或汽油清洗。

含有橡胶密封件的零件不能用碱溶液或汽油清洗(如水泵、节温器等)。

水垢可采用酸洗法。

积炭可用碱溶液浸泡后手工清除。

含油轴承不可清洗(如正时带张紧轮等)。

清洗后需进行防锈处理(一般是在零件工作表面涂上润滑油)。

喷油器的清洗可采用化油器清洗剂或喷油器专用清洗设备清洗。

所有油封和密封垫及滤清器或滤芯应直接换新而不需清洗。

节气门体、怠速控制阀的清洗可用化清剂,但应注意清洗方法。

使用压缩空气吹扫部件表面的灰尘、湿气或油。注意:使用压缩空气时应朝下吹出,这样可避免灰尘四处飞扬或者对健康产生危害。

具体清洗方法介绍如下:

(1)油污

1)使用洗涤油用刷子和洗涤油清洁(见图1-189)。

注意:煤油或者汽油将造成橡胶部件或者塑料部件老化,因此这些部件不能用煤油或者无铅汽油清洁。使用煤油或者无铅汽油清洁之后,应立即用水将其冲掉。然后,清除湿气并且在部件上涂防锈油(如发动机机油)。

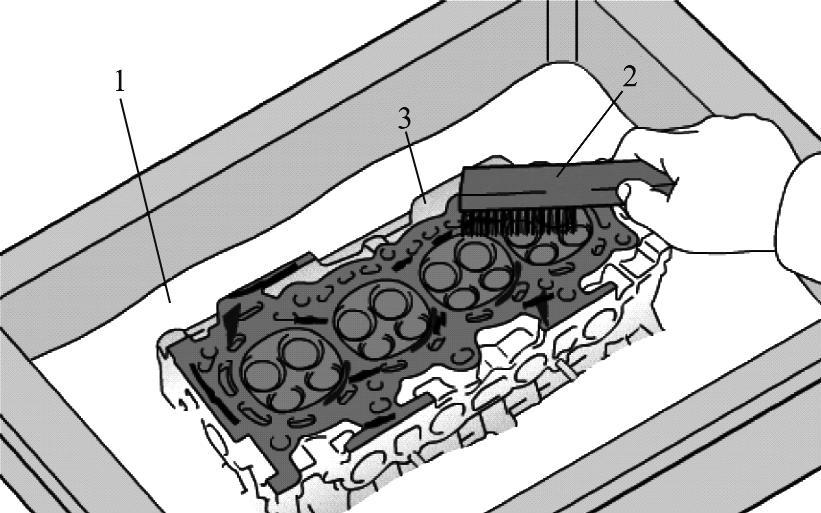

图1-189 使用洗涤油用刷子和洗涤油清洗油污

1—煤油 2—刷子 3—气缸

2)使用刮刀、刷子和油石清洁(见图1-190)。如果部件上附着有积炭,可用刮刀刮去并用刷子和油石清洁。使用钢丝刷会损坏塑料部件。根据部件的材质选择适当的刷子。

注意:操作时不要使附着层变形或者损坏。

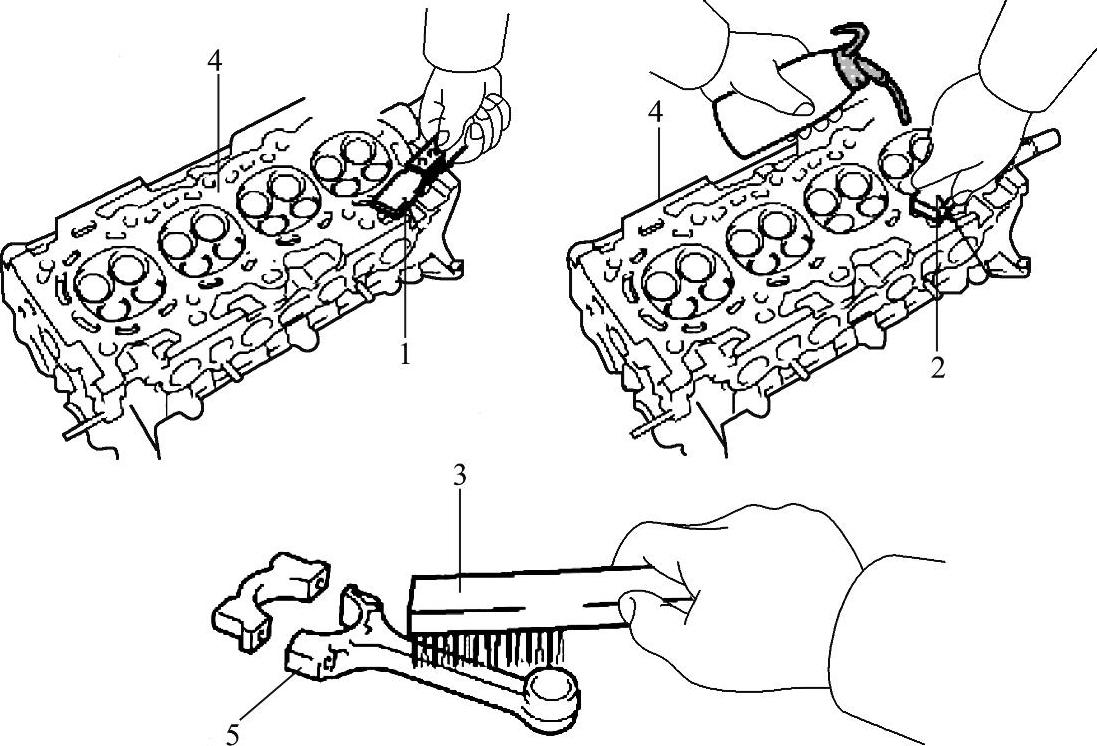

图1-190 使用刮刀、刷子和油石

1—刮刀 2—油石 3—刷子 4—气缸盖 5—连杆

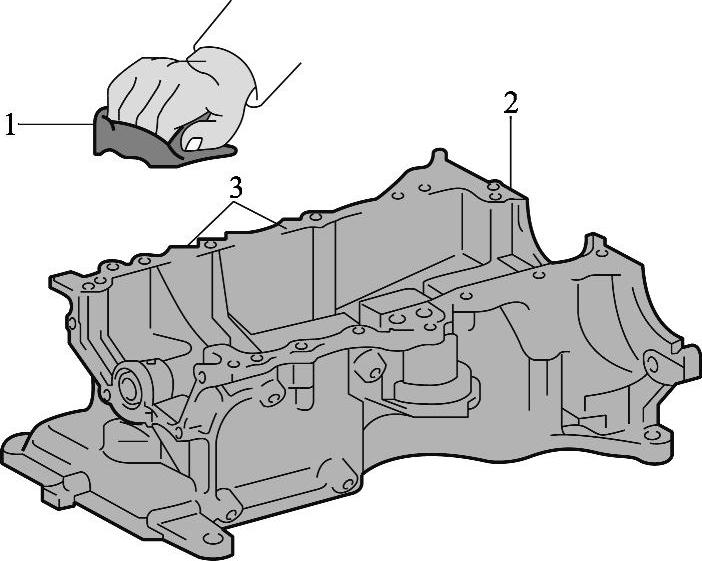

3)清除附着层的润滑脂(见图1-191)。

冲洗后,用干净的汽油等去除附着层上的润滑脂。

注意:如果有油或润滑脂落在密封填料、密封剂、垫片等的上面,它们就不能牢固地连接在一起,从而造成漏油。

(2)积炭 发动机气门积炭会阻塞进气气门和排气气门,可如图1-192所示用钻床等清除。

把气门安装在钻床上。在钻头旋转时用刮刀或者砂纸清除积炭。


图1-191 清除附着层的润滑脂

1—布 2—一号油底壳 3—无铅汽油

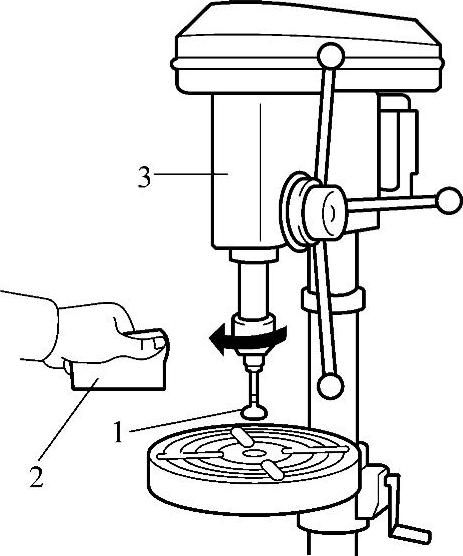

图1-192 清除气门积炭

1—气门 2—砂纸 3—钻床

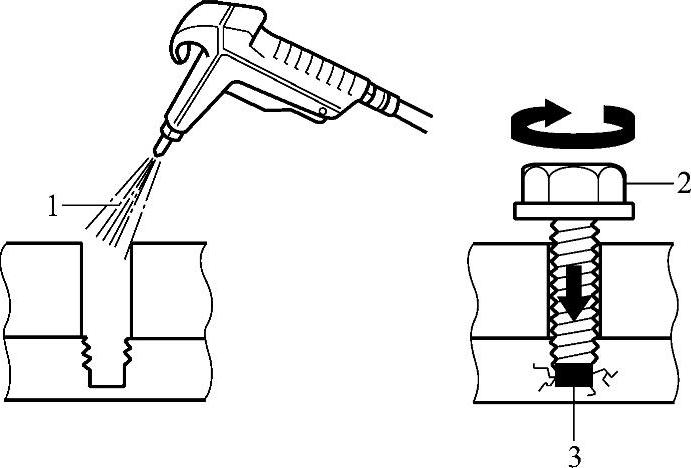

(3)其他 如图1-193所示,紧固螺栓时,必须检查螺栓空孔内是否有液体(如水或油)。如果螺栓在此状况下紧固,液压会变高,这将破坏部件。因此,安装螺栓前应将螺纹孔中的水或油吹净。

为防止松动,一些螺栓要涂抹粘合剂。螺栓再次使用时,要清洁干净螺栓并涂抹锁紧粘合剂。另外,一些螺栓在供应时即涂抹锁紧粘合剂,这种螺栓称为预覆螺栓。松动涂抹锁紧粘合剂的螺栓时,开始比较困难,但是一旦粘合剂失去功效,就很容易松动螺栓。

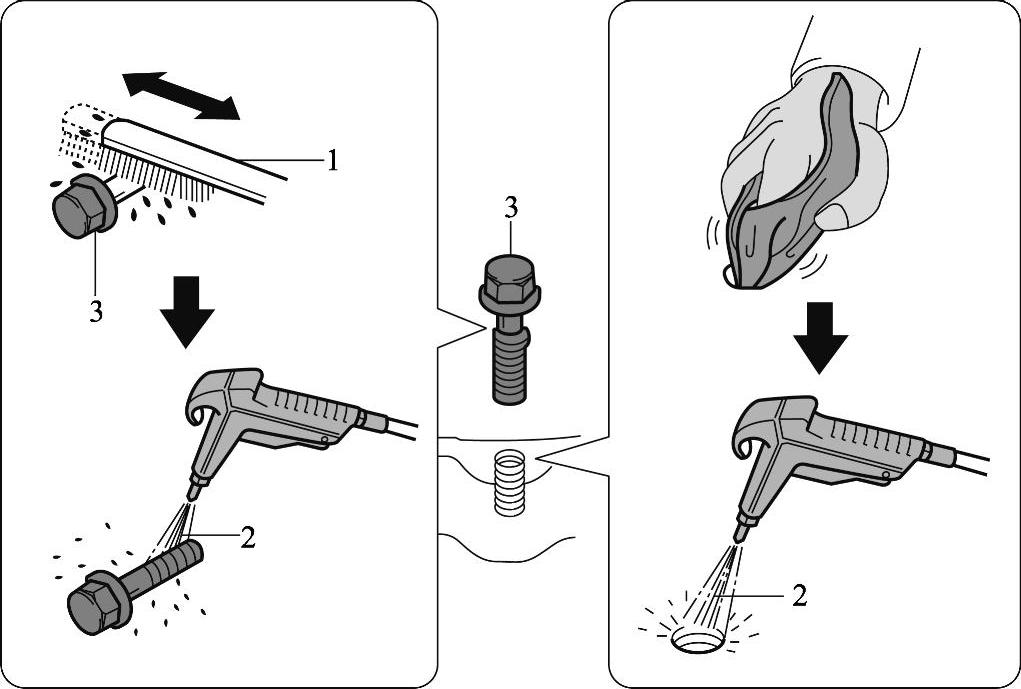

清洁涂抹粘合剂的螺栓的方法如图1-194所示。用钢丝刷洁净螺栓,然后用压缩空气吹去多余的粘合剂。


图1-193 检查螺栓空孔内是否有液体

1—压缩气体 2—螺栓 3—油或水


图1-194 清除涂抹粘合剂的螺栓

1—钢丝刷 2—压缩气体 3—螺栓

用洁净油除去粘附在螺栓孔内的锁止粘合剂。如同清洁螺栓一样,最后,用压缩空气吹去多余的锁止粘合剂。

注意:不除去异物而紧固螺栓将损坏螺栓和部件。

提示:重新覆加锁紧粘合剂前,洁净旧粘合剂将极大地提高粘合效果。

密封填料和垫片的清洁方法如图1-195所示。为得到最好效果,应把粘附在该部件上的老密封填料和垫片清除掉。

1)用油石、垫片铲刀和刷子清除掉尘土和老密封填料。

2)用清洗油辅助密封填料的拆卸。

3)用清洁的汽油去除残留油。

注意:不要造成涂有密封剂的表面产生任何的弯曲或损坏。

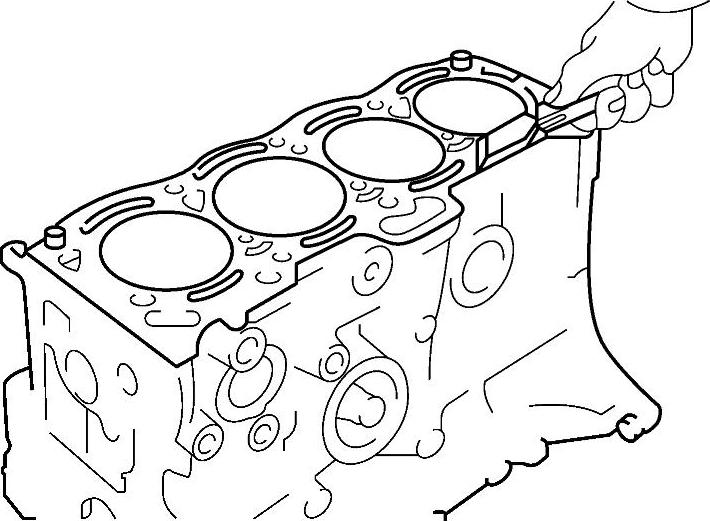

涂有密封剂的表面上如果有油或异物,将不利于紧密粘接并导致漏油。如图1-196所示,使用垫片铲刀,从气缸体的接触表面清洁所有垫片。使用软毛刷和溶剂,彻底清洁气缸体。

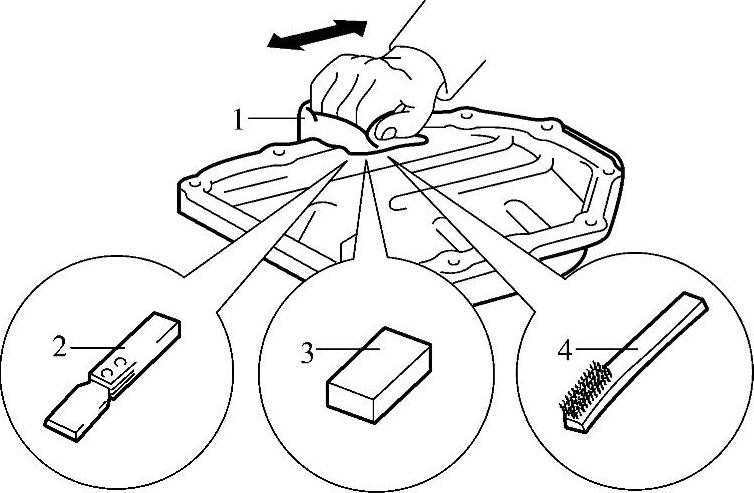

图1-195 密封填料及清洁垫片

1—抹布 2—垫片铲刀 3—油石 4—钢丝刷


图1-196 使用垫片铲刀清除所有垫片

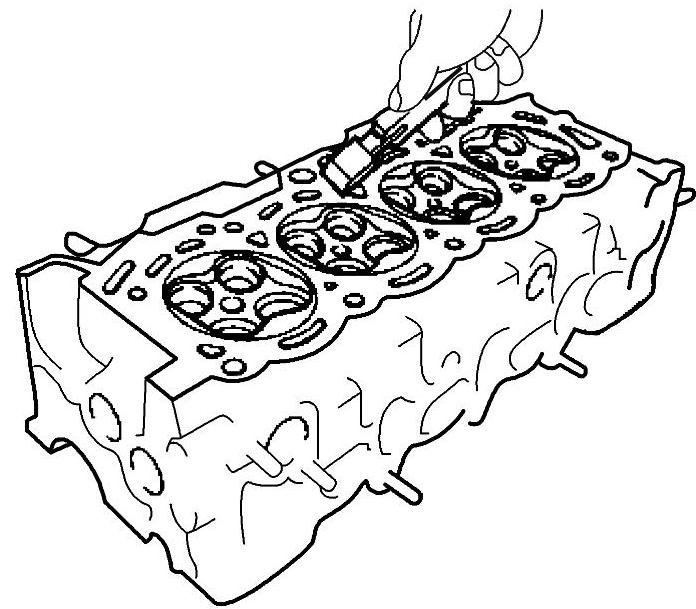

如图1-197所示,使用垫片铲刀从气缸盖下平面清除所有垫片材料。注意:不要刮伤气缸体接触表面。如图1-198所示,使用软毛刷和溶剂彻底清洁气缸盖。


图1-197 使用垫片铲刀清除所有垫片材料

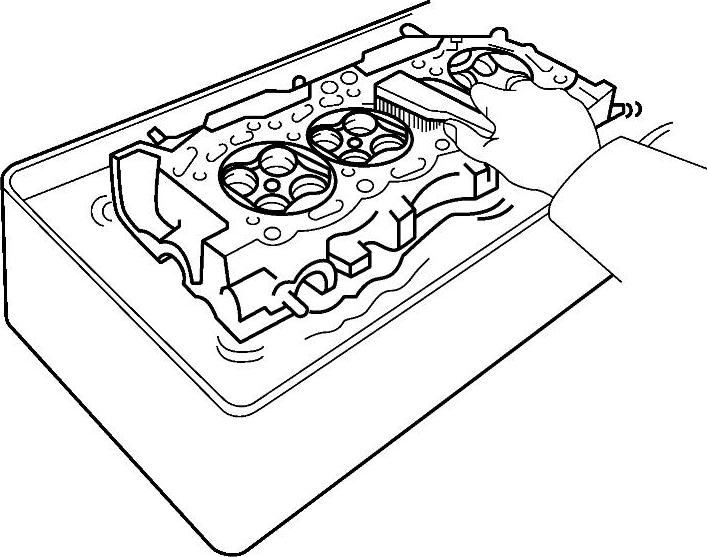

图1-198 彻底清洁气缸盖

如图1-199所示,使用垫片铲刀从活塞顶面清除所有积炭。

如图1-200所示,使用环槽清洁工具或旧活塞环清洁活塞环槽。如图1-201所示,使用溶剂和刷子,彻底清洁活塞。注意:清洁活塞时不要使用钢丝刷。

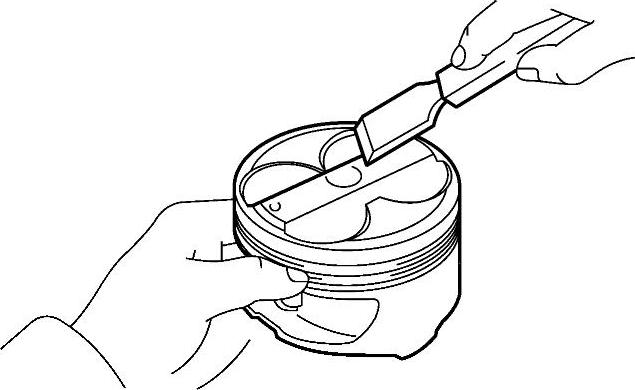

图1-199 清除活塞顶面积炭

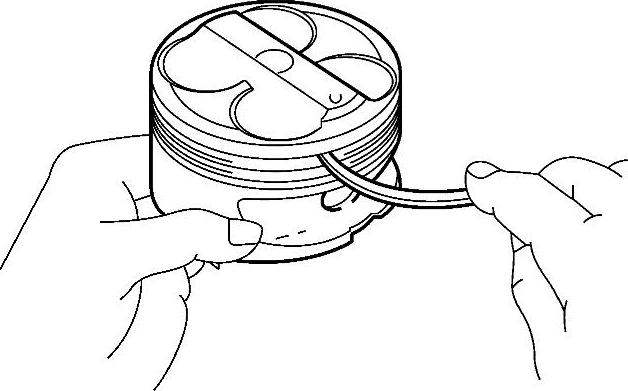

图1-200 清洁活塞环槽

2.目视检查

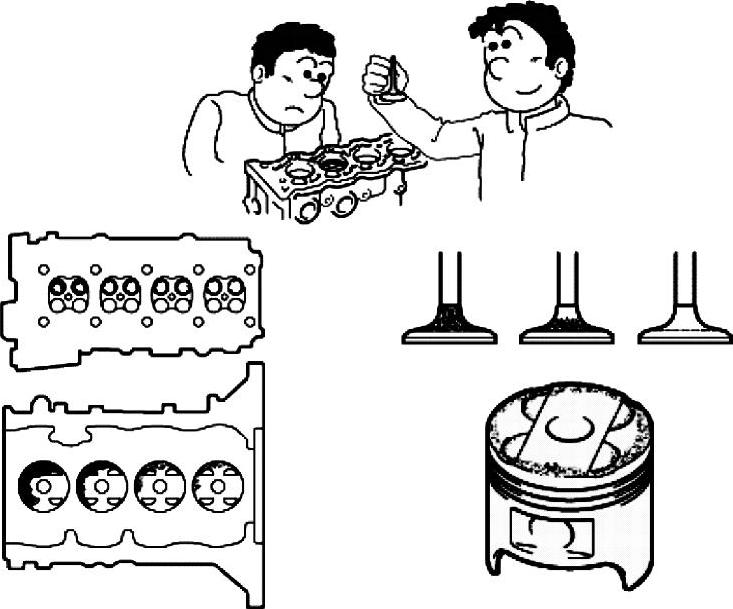

目测检查部件是否有异常或者损坏。如果在目测检查中发现了异常情况,必须检查相关的部件是否异常,必要时可更换部件如图1-202所示。目测检查包括下述要点:

1)根据污物沉积程度或位置推测有问题的区域。

2)检查是否有形变、裂纹或者损坏。

3)检查是否有显著的磨损。

4)检查金属区域是否有由于燃烧造成的颜色改变。

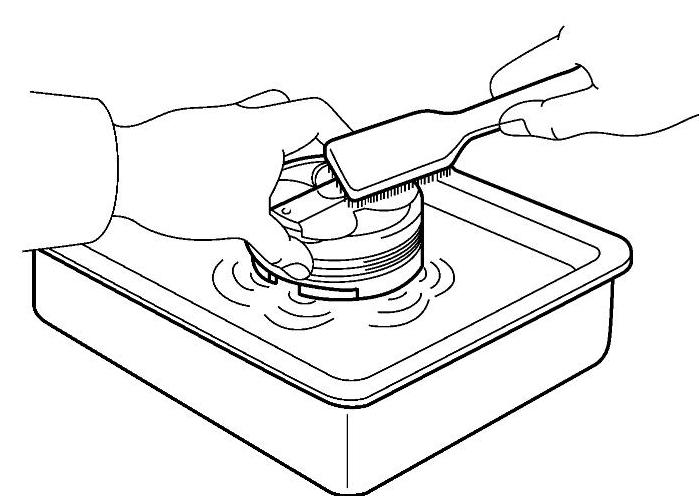

图1-201 清洁活塞


图1-202 目测检查零件
