图5-16为上部结构框架部分不同方向下的剪力图。

图5-16　不同方向框架部分剪力图

由图5-16a可以看出，Y向剪力主要分布于地下室首层的梁、柱部分。由图5-16b可以看出，Z向剪力主要分布于四层框架结构的下部及框剪结构下部的少部分范围。

图5-17为上部结构弯矩图，图5-18为楼板及地下室侧墙剪力云图，图5-19为楼板及地下室侧墙弯矩云图，图5-20为楼板、地下室侧墙剪应力云图，图5-21为楼板、地下室侧墙应力云图，图5-22为楼板、地下室侧墙最大、最小主应力云图。

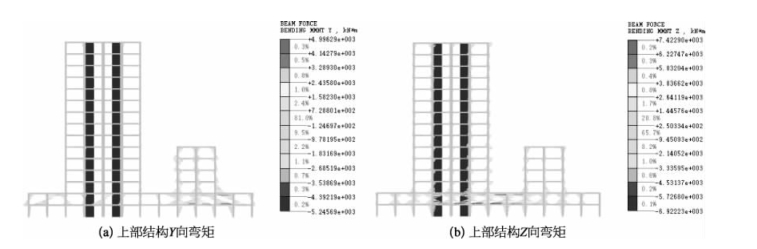

图5-17　上部结构弯矩图

图5-18　楼板、地下室侧墙剪力云图

图5-19　楼板、地下室侧墙弯矩云图

图5-20　楼板、地下室侧墙剪应力云图

图5-21　楼板、地下室侧墙应力云图

(www.daowen.com)

图5-22　楼板、地下室侧墙最大、最小主应力云图

图5-23为楼板、地下室侧墙最大剪应力云图。

图5-23　楼板、地下室侧墙最大剪应力云图

图5-24为楼板、地下室侧墙von Mises剪应力云图。

图5-24　楼板、地下室侧墙von Mises剪应力云图

图5-25为剪力墙不同方向剪力云图。

图5-25　剪力墙不同方向剪力云图

图5-26为剪力墙不同方向弯矩云图。

图5-26　剪力墙不同方向弯矩云图

针对上海奉贤区南桥新城项目进行实体建模分析，通过有限元分析结果可知，在上部结构不同刚度条件下，桩筏基础采用不同物理和几何结构参数在实际工程中是完全可行的，上部结构与基础的整体沉降、差异沉降均在合理范围内。
