1）三维基坑围护结构参数信息

地下连续墙及基坑底板采用有厚度的2D板单元模拟，将板单元的厚度定义为地下连续墙及基坑底板的厚度，支撑及圈梁均采用1D梁单元进行模拟，地下连续墙和支撑、圈梁等均采用C25混凝土的强度和模量参数，支撑立柱采用直径为600 mm的排桩进行模拟，排桩采用梁单元，如图3-4和表3-4所示。

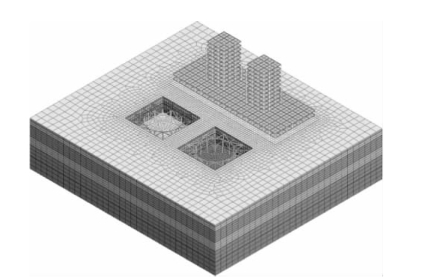

图3-4　基坑围护结构有限元离散模型

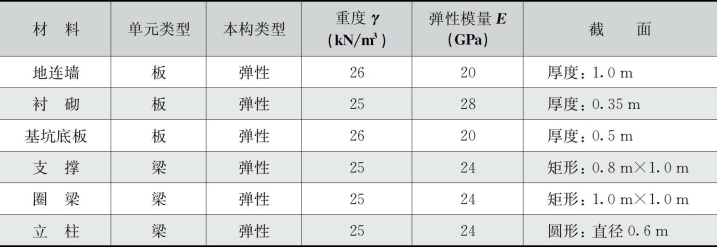

表3-4　结构尺寸及材料信息

2）模型边界、初始条件

模型均不考虑地下水渗流，所有边界条件均为位移边界条件。其中，地表为自由边界条件，其他面限制边界的水平及竖向位移均为零。

对初始地应力的计算主要考虑土体自重应力的生成。在计算时求得初始应力场，且土体的初始位移全部清零。

3）模型工况设置

本工程双基坑平行大底盘分布，为了研究双基坑开挖对大底盘多塔楼桩筏基础的影响，假设双基坑同时开挖，且施工工况相同，具体工况设置及离散图如下。

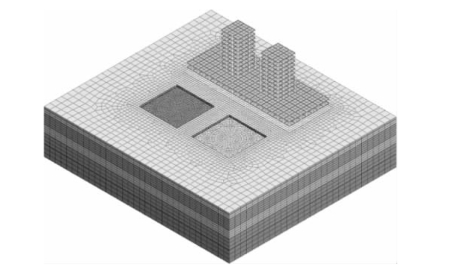

工况1：激活土体，平衡地应力，位移清零（图3-5）；

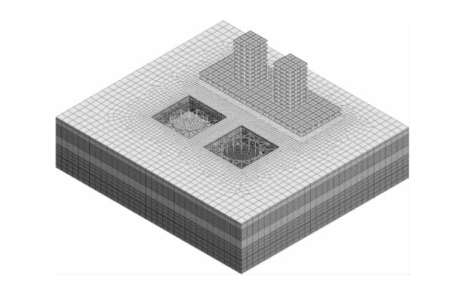

图3-5　工况1

工况2：激活上部建筑，位移清零（图3-6）；

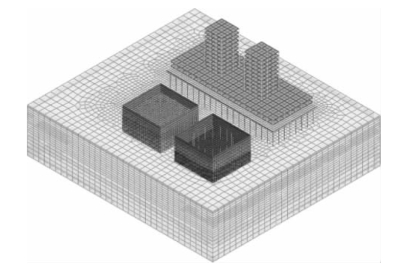

图3-6　工况2

工况3：施工地连墙和立柱（图3-7）；

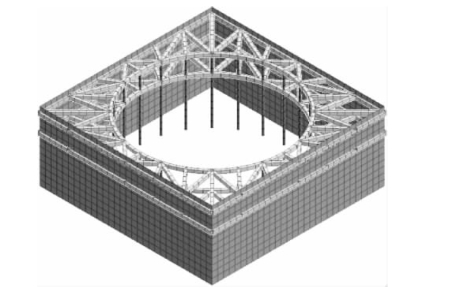

图3-7　工况3(www.daowen.com)

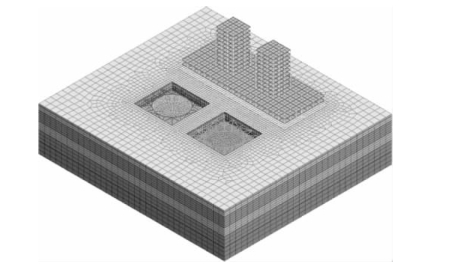

工况4：基坑土体开挖至地下2m（图3-8）；

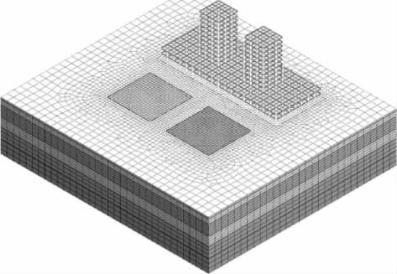

图3-8　工况4

工况5：安装基坑第一道支撑与圈梁（图3-9）；

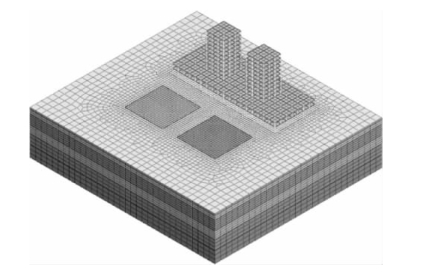

图3-9　工况5

工况6：基坑土体开挖至地下8m（图3-10）；

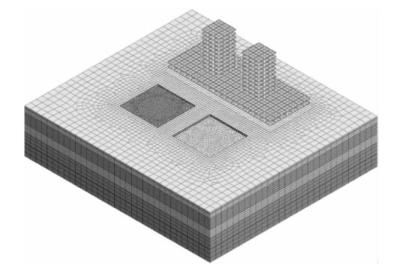

图3-10　工况6

工况7：安装基坑第二道支撑与圈梁（图3-11）；

图3-11　工况7

工况8：开挖基坑至地下14 m（图3-12）；

图3-12　工况8

工况9：施工基坑底板（图3-13）。

图3-13　工况9
