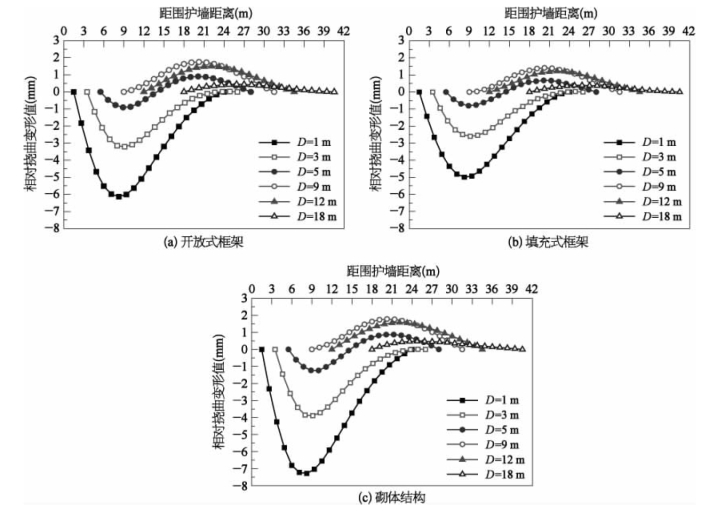

不同建筑结构刚度下的建筑基础相对挠度变形曲线规律如图2-39所示。

图2-39　建筑物基础相对挠曲变形曲线(www.daowen.com)

由图可知，三种结构形式下，当D=1 m和D=3m时，建筑物纵墙基础相对挠曲均呈现为下凹形态，建筑物整体刚度对其基础挠曲变形存在明显约束作用。其中，当D=1m时，纵墙基础相对挠曲最为明显，砌体结构相对挠曲值最大，其值为7.3 mm；开放式框架相对挠曲值次之，其值为6.1 mm；填充框架相对挠曲值最小，其值为5 mm。当D=5m时，建筑物纵墙基础相对挠曲呈现“∽”形态，其特点为下凹形态的相对挠曲发生在建筑邻近基坑开挖面一侧，上凸相对挠曲发生在建筑远离基坑开挖面一侧，且随着距离D的增大，纵墙基础相对挠曲变形将由“∽”形态逐步转变为上凸形态；随着建筑物整体刚度的增大，纵墙基础近基坑开挖面一侧的下凹相对挠曲最大值逐渐减小，三种结构形式对应的相对挠曲峰值分别为1.3 mm、0.9 mm、0.7 mm；远基坑开挖面一侧的上凸相对挠曲变形最大值逐渐减小，三种结构形式对应的相对挠曲峰值分别为0.9 mm、0.8 mm、0.6 mm。当D≥9 m时，纵墙基础相对挠曲主要呈现出上凸形态。此外，当D=9 m时，纵墙基础上凸形态相对挠曲最大，相对挠曲变形峰值也随着建筑物整体刚度的增大而减小，砌体结构对应值最大，值为1.8 mm；填充框架对应值最小，值为1.4 mm。当D≥18 m时，建筑物因远离土体开挖面而受其开挖影响较小，纵墙基础相对挠曲变形随之较小，三种结构形式的建筑物纵墙基础相对挠曲峰值差异较小。
