基于前一节工况1～工况4条件，分别列举了考虑梁、柱不同损伤刚度条件下的建筑物纵墙主拉应变的变化规律，如图2-26～图2-29所示。

图2-26　纵墙墙体主拉应变矢量图（工况1）

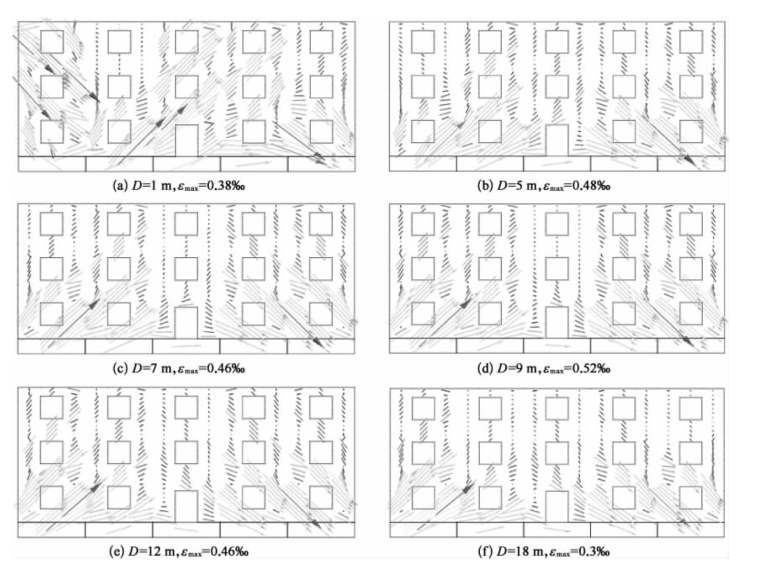

图2-27　纵墙墙体主拉应变矢量图（工况2）

(www.daowen.com)

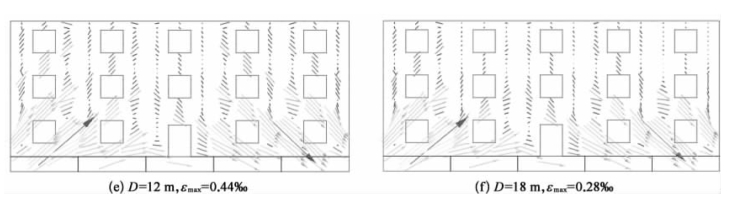

图2-28　纵墙墙体主拉应变矢量图（工况3）

图2-29　纵墙墙体主拉应变矢量图（工况4）

由图可知，四种工况下，建筑的纵墙拉应变的分布趋势不会因建筑梁、柱损伤刚度的改变而出现较大差异，但建筑物的纵墙拉应变的分布趋势基本一致。当D=1 m时，建筑物相对挠曲成下凹形态，纵墙主拉应变大致呈45°，主要分布于纵墙位于地层沉降槽最大值的两侧，分布特点如下：①应变较为集中区域发生在门、窗与墙交接处；②应变分布区域沿楼层往上相对缩小；③横、纵墙体连接位置的应变较为明显。当D=5 m和D=7 m时，纵墙“∽”形态的相对挠曲将使建筑物邻近基坑开挖面一侧和远基坑开挖面一侧均产生大致呈45°方向的纵墙主拉应变。窗间墙依然为应变较为集中区域，且远基坑侧墙体拉应变明显大于近基坑侧墙体拉应变。当D≥9 m时，纵墙的因上凸变形作用将使得其两端位置产生大致45°方向的主拉应变。

将四种工况下纵墙主拉应变对比可知，随着建筑物损伤刚度的减小，对于距基坑相同距离的建筑物纵墙的主拉应变值将显著降低。以D=1 m为例，四种工况对应的最大主应变分别为0.5‰、0.38‰、0.34‰、0.33‰。建筑物刚度相同且距离D逐渐增大时，主拉应变变化规律差异较大。当梁、柱刚度损伤90%时，导致建筑物整体刚度较小，纵墙对所跨区域土体沉降变形的协调作用较弱，纵墙产生的拉应变最大值发生在建筑物在跨越下凹和上凸挠曲变形最大值位置，与之对应的最大主应变分别为0.5‰、0.56‰，此时的建筑物最不利。当梁、柱刚度损伤50%时，与之对应的最大主应变次之，分别为0.37‰、0.51‰。当梁、柱刚度损伤30%时，与之对应的最大主应变次之，分别为0.34‰、0.49‰。当梁、柱刚度完整时，与之对应的最大主应变最小，分别为0.34‰、0.47‰。
