为对比梁、柱刚度同时受损条件下的建筑物受基坑开挖的影响，分别设置如下四种工况，即工况1：梁、柱刚度损失90%；工况2：梁、柱刚度损失50%；工况3：梁、柱刚度损失30%；工况4：梁、柱刚度完好。四种工况下，依次取建筑物横墙距基坑开挖面的水平距离D为1 m、3 m、5 m、7 m、9 m、12 m、18 m。图2-22为建筑纵墙墙体的沉降变形曲线。以工况3为例，图2-23为建筑物变形云图。

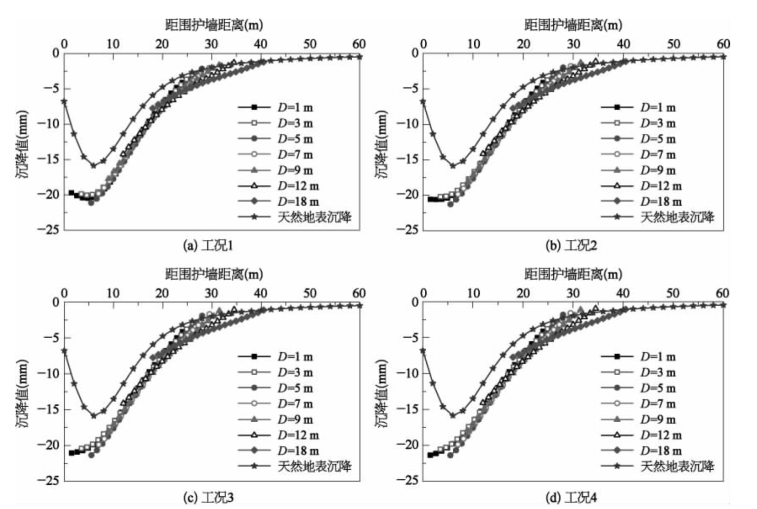

图2-22　纵墙墙体沉降变化曲线

在图2-22中，对比纵墙沉降曲线与天然地表沉降曲线，可以看出，尽管建筑自身刚度对其沉降变形有一定的约束作用，但二者变化趋势大致相同。随着建筑物与土体开挖面距离的改变，建筑物对基坑外土体变形的约束协调作用呈现明显差异。与天然地表沉降槽挠曲程度相比，当建筑物位于坑外土体沉降最大值两侧及上凸区域曲率最大值位置处时，其纵墙沉降挠曲程度明显更为平缓，说明此时建筑物协调作用最为明显。

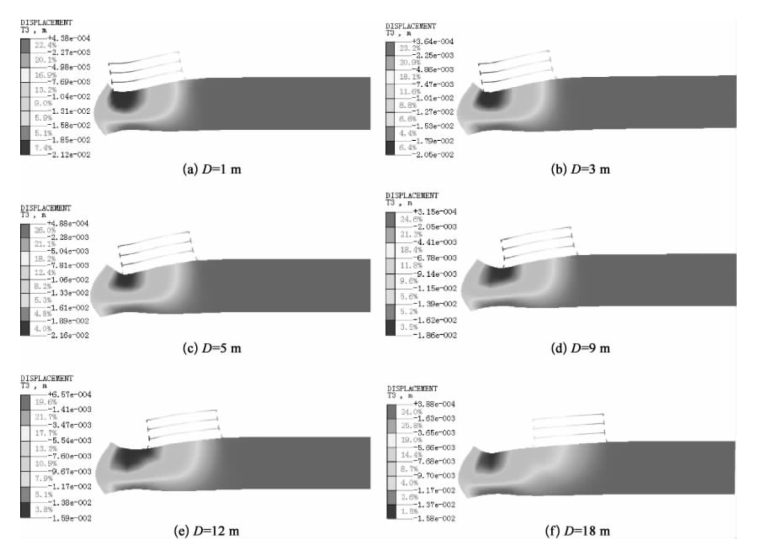

图2-23　建筑物变形云图(www.daowen.com)

当梁、柱刚度损失90%和50%，建筑物整体刚度减小，建筑物对基础的沉降协调作用不明显。对于纵墙紧邻基坑开挖面的一侧，沉降趋势呈现明显下凹形态，最大沉降值为21.13 mm。当D=9 m时，建筑物发生较为显著的上凸形态的挠曲。当梁、柱刚度损伤为30%和刚度完好时，建筑物自身刚度的约束作用使得其沉降曲线挠曲程度有所减小。

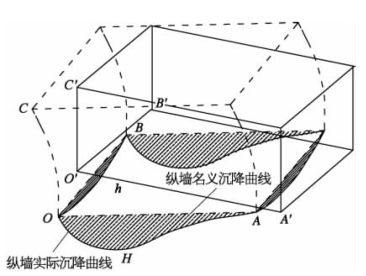

图2-24　纵墙挠度曲线计算示意图

由图2-23可知，随着建筑物逐渐远离基坑开挖面，建筑物沉降挠曲依次表现为下凹形态、“∽”形态及上凸形态，且建筑物最大沉降值逐步减小。此外，受坑外土体水平位移作用的影响，建筑物同时产生一定程度的水平倾斜变形，倾斜程度随着建筑物远离基坑而逐步减弱。
