【故障现象】

液压系统油温度高，可造成液压系统的密封件在短期内失效，也会造成液压油氧化变质，甚至造成有些部件变形损坏。有一台D85A-18型推土机，其液压系统工作原理如图4-25所示。在正常使用中液压系统温度突然急剧升高，在检查过程中仅运转0.5h油温就高达124℃，远远超过了正常工作温度（50～70℃）。

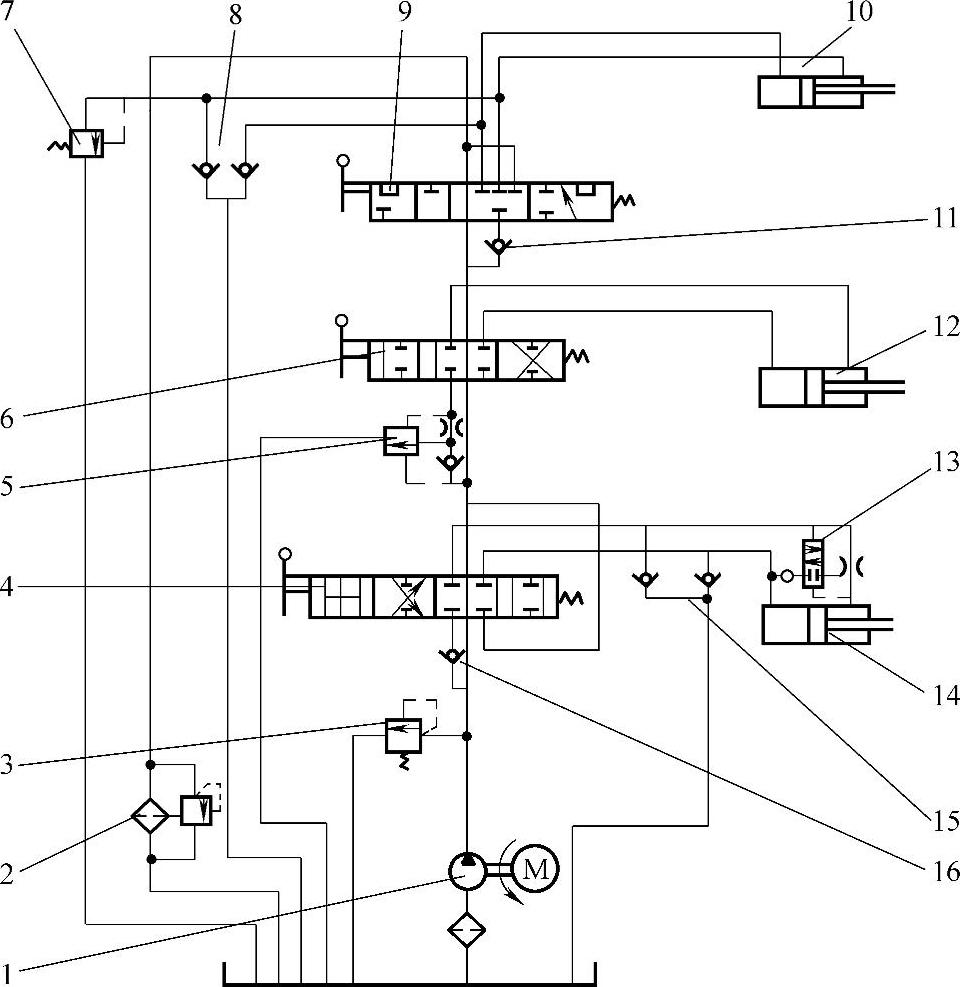

图4-25 D85A-18型推土机液压系统工作原理图

1—液压泵 2—滤清器 3—主溢流阀 4—推土铲提升阀 5—流动单向阀 6—推土铲倾斜阀 7—耕土机保险阀 8—吸入阀 9—推土机阀 10—推土机缸 11、16—单向阀 12—推土铲倾斜缸 13—快降阀 14—推土铲提升缸 15—吸入阀

【故障诊断】(www.daowen.com)

液压泵被拉伤，液压缸密封失效，滑阀磨损，密封件老化以及油管破损等，其中各种阀、油封和油管等的泄漏，可能是产生高温的直接原因。

【故障排除】

首先测工作压力。该机的标准工作压力为14～15MPa，实际值为14.2MPa，说明液压泵的工作基本正常。第二，检查液压缸。主要检查推土铲提升缸14和耕土机缸10的工作情况；即提起推土铲和耕土机，使两液压缸的活塞杆自然伸出，伸出速度分别为64mm/15min和52mm/15min。再用推土铲和耕土机支起机体，使发动机熄火，在机体重力作用下观察两液压缸活塞杆的收回情况，结果推土铲缸的速度为84mm/15min，耕土机缸的速度为82mm/15min，均在标准范围内，说明密封效果良好。第三，检查过滤器。发现有细小的钢粉末，初步判定泵配流盘有拉伤现象，拆检后果然发现有一面配流盘有轻微拉伤。经研磨、调整间隙后装机试验，温度虽有降低，但使用0.5h后仍超过100°C，状况无根本好转。第四，拆检液压阀。拆检了推土铲提升阀4、推土铲倾斜阀6和推土机阀9中的滑阀配合间隙，结果滑阀与阀体的间隙均在0.03～0.06mm范围内，而且没有明显的划伤和拉伤，因而可排除此三个滑阀泄漏的可能性；检查溢流阀和流动单向阀5，单向阀11、16等，也无拉伤现象，说明无泄漏；检查各处的密封情况，也未发现损坏。最后，检查油管，即液压油箱中一根从推土铲倾斜阀6到耕土机阀9之间的金属接管，两端为O形圈密封；另外，有一根从耕土机阀9到油滤清器2的金属连接管，其与阀9间的密封为平面密封，另一端为橡胶圈卡紧密封。仔细检查这两根金属油管，未见有砂眼和裂缝，状况良好；回油管与滑阀9之间有一平板，仔细检查后发现，此平板平面局部有发蓝现象，但作平面检查时并没有明显的平面变形，可以基本断定是由于这两个平面处油液泄漏造成了液压油温过高。

针对上述故障原因，制作了两个密封垫装在平板与阀及油管的接合处，装机试验表明，机器完全恢复正常。

此故障说明，由于长期使用，紧固此平板的螺栓松紧不一，当遇到高温时平板或油管的连接平面变形，使原来平面不能很好地起到密封作用而导致油液泄漏。
