制动系统故障诊断方法及维护常规

其检查次序如下:

(1)检查拉杆行程是否符合要求

1)检查手拉杆及脚踏板行程是否达到150~170mm之内。

2)检查左、右盖上的曲柄转动与转向阀阀杆的行程是否符合要求(前进时15.73mm,后退时13.42mm)。

3)检查曲柄转动与转向阀阀杆的动作是否同步。

(2)检查转向泵的出口压力是否达到(2.25±0.2)MPa若转向泵之前的油路正常,只需检查制动系统;反之,说明油异常,需进一步地检查摆杆是否被托架卡死。检查制动带及衬板形状是否符合要求。

(3)检查制动助力器壳体是否有问题

1)检查壳体上的O形圈是否漏装、损坏或偏心。

2)检查壳体进油口是否堵死。

(4)检查制动助力器有无故障

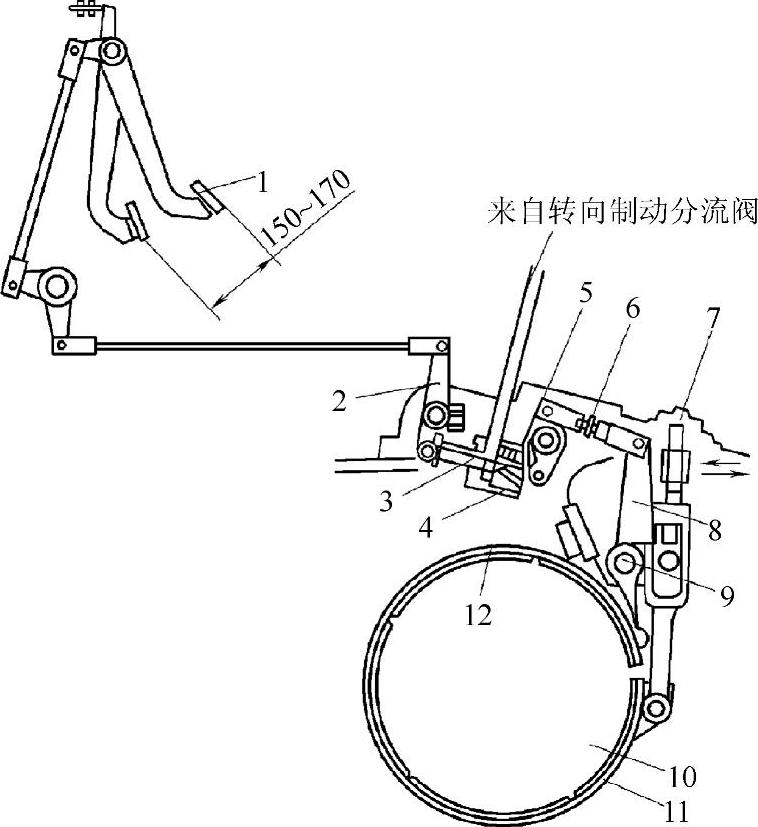

图4-10 制动系统工作原理图

1—脚踏板 2—连杆 3—阀杆 4—助力器壳体 5—活塞 6—调节螺杆 7—调整螺栓 8—摆杆 9—轴 10—制动鼓 11—制动带 12—托架

1)检查制动助力器活塞间隙是否符合要求。(www.daowen.com)

2)检查阀杆与活塞的同轴度是否符合要求。

3)检查阀杆及活塞上的密封环线是否清楚。

4)检查是否有污物堵住密封线。

(5)检查转向阀有无故障

1)检查制动溢流阀是否卡死。

2)检查转向阀内泄漏是否过大。

制动系统常见故障分析如图4-11所示。另外,从制动系统的液压回路原理图(见图4-12)中可以看出,在分流阀之前,制动回路和转向回路是相同的。当制动系统发生故障时,首先应分析转向泵之前的油路故障,其次再分析其他因素。

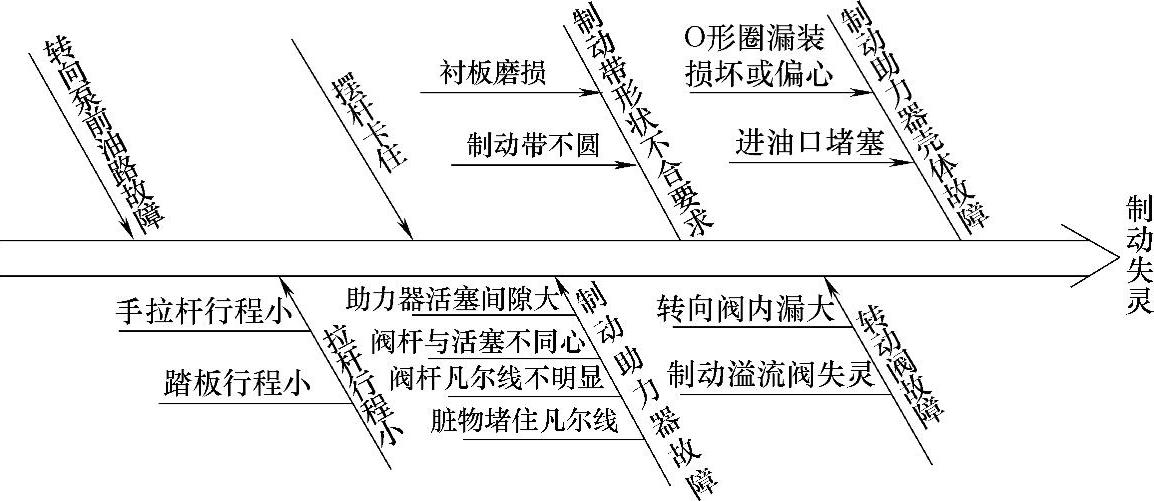

图4-11 制动系统常见故障分析图

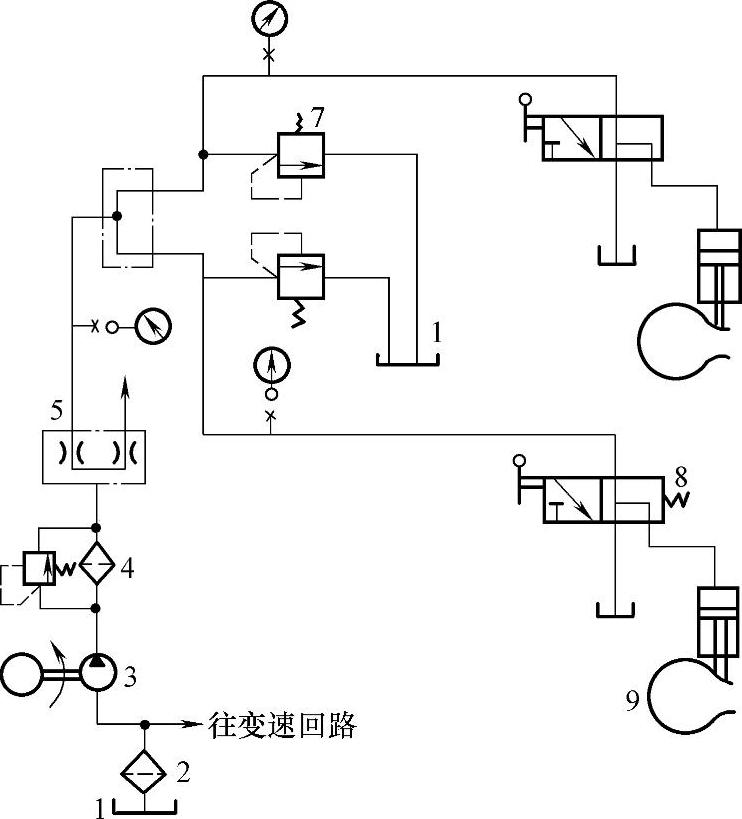

图4-12 制动系统液压回路原理图

1—后桥箱 2—粗滤器 3—转向泵 4—转向细滤器 5—转向制动流量分滤阀 6—制动流量同步阀 7—制动溢流阀 8—制动助力阀 9—转向制动器
