幕结构可以说是由双曲壳和折板演变而形成的一种结构形式。它由整体联系的三角形或梯形薄板组成，见图7-39。

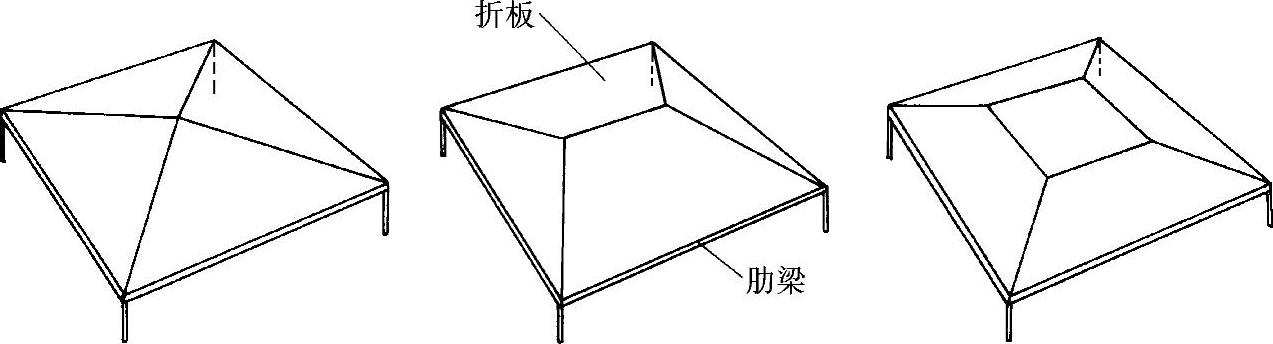

图7-39 幕结构的形式

由于幕板双向曲折连续，因而具有双曲薄壳的性能。它是一种受力较好，施工较方便的壳体结构之一。幕结构可以是单跨的，也可以是两个方向多跨连续的。

建筑上的屋盖和楼盖常采用幕结构代替肋梁结构。它可以节省钢材和水泥，见表7-2。它的空间效果较好，在建筑上也是较好的一种结构形式。有时幕结构用作地下室的顶盖或倒置后作为结构的基础，也可获得较好的经济效果。幕结构的缺点是模板较费，因为每块模板或者是三角形的，或者是梯形的，模板的制作比较复杂，用料也较多。作为屋盖在低凹处积雪容易造成漏水。当然可以用轻质材料填平凹处做成平顶以利排水，但这样就会增加材料用量。

表7-2 幕结构与肋梁结构经济指标分析

1.结构形式及尺寸

幕结构的形式基本上可以分为两种：

第一种：幕顶支承在有柱帽的柱上，柱帽之间有水平板相互连接。柱帽宽度为（0.1～0.2）l，l为跨度。跨度或荷载较大时，在幕角的下边与柱之间做支托，以减少幕角应力，见图7-40a。

第二种：幕顶直接支承在无柱帽的柱上，柱之间有肋形边梁，见图7-40b。这种形式适用于荷载、跨度较小的情况下。

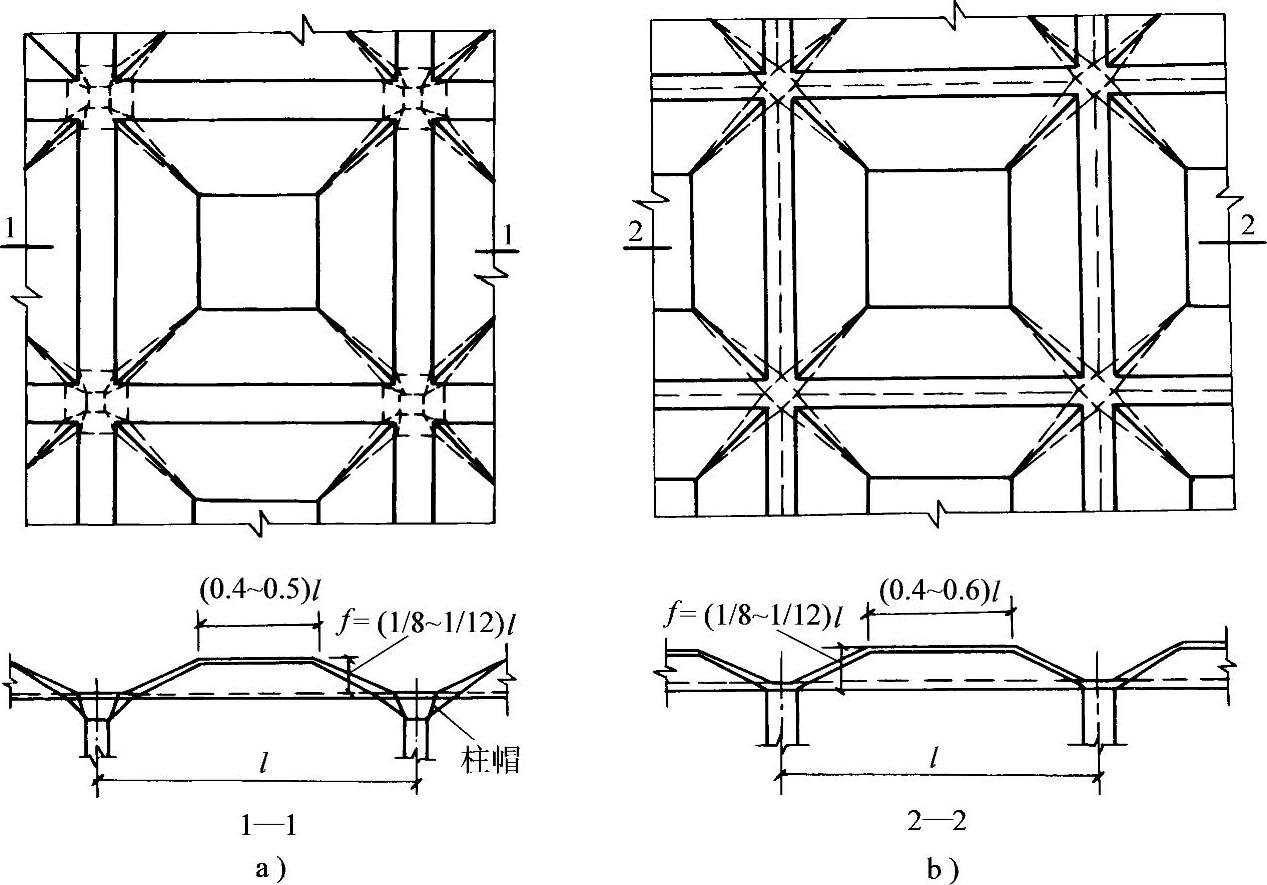

图7-40 幕结构的支承方式

a）有水平板及柱帽的幕结构 b）无水平板及柱帽的幕结构

对方形柱网，柱距为8～10m时，做幕结构屋盖是比较合理的。矢高f一般取（1/8～1/12）l。组成幕结构的板，其最大宽度、厚度、倾角与折板结构的要求相同，由于幕结构比折板结构的空间工作性能更好，所以板宽可以适当放大。(www.daowen.com)

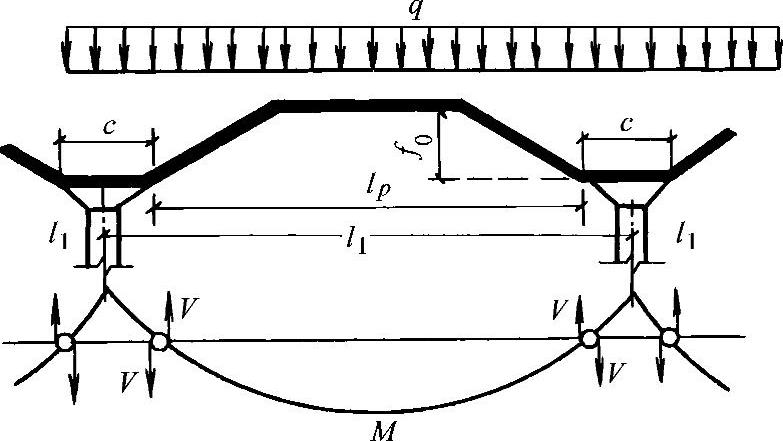

图7-41 幕结构的计算简图与受力分析

2.受力特点

（1）中间水平板或肋梁的配筋计算 根据试验结果分析，由于各个幕间相连的幕角刚度很小，多跨的幕结构不考虑其连续性，仍按单个空间结构考虑，在两个方向分别当作梁计算，计算简图如图7-41所示。弯矩和所需受拉钢筋的截面面积按下式计算：

式中 b——下部水平板宽度与相应方向柱帽宽度的平均值。

式中 M——所求得的弯矩设计值；

A_g——下部水平板或肋梁内所需的受拉钢筋截面面积；

f₀——上下水平板之间的中距；

R_g——钢筋的抗拉强度设计值。

（2）折板计算 折板可按多跨连续板计算，上面水平板双向受力，其余板单向受力。

（3）幕角计算 幕角计算是考虑柱帽与幕角连接处的承压强度。
