折板结构与筒壳同时出现是薄壁空间体系的另一种形式。它是以一定角度整体联系的薄板体系。它受力性能良好，构造简单，施工比筒壳方便，模板消耗量少。它不仅用于屋盖结构，而且也在挡土墙、囤仓等工程中有一些应用。

我们常用的折板结构为预制预应力V形折板，它可以长线叠层生产，施工简便，节约模板。

1.结构形式与尺寸

折板结构的形式主要分为有边梁的和无边梁的两种。无边梁的折板由若干等厚度的平板和横隔构件组成，预制V形折板就是其中的一种。有边梁的折板一般为现浇结构，由板、边梁和横隔构件三部分组成，与筒壳类似，如图7-21a所示。边梁的间距l₂通长也称为波长，横隔的间距l₁称为跨度。

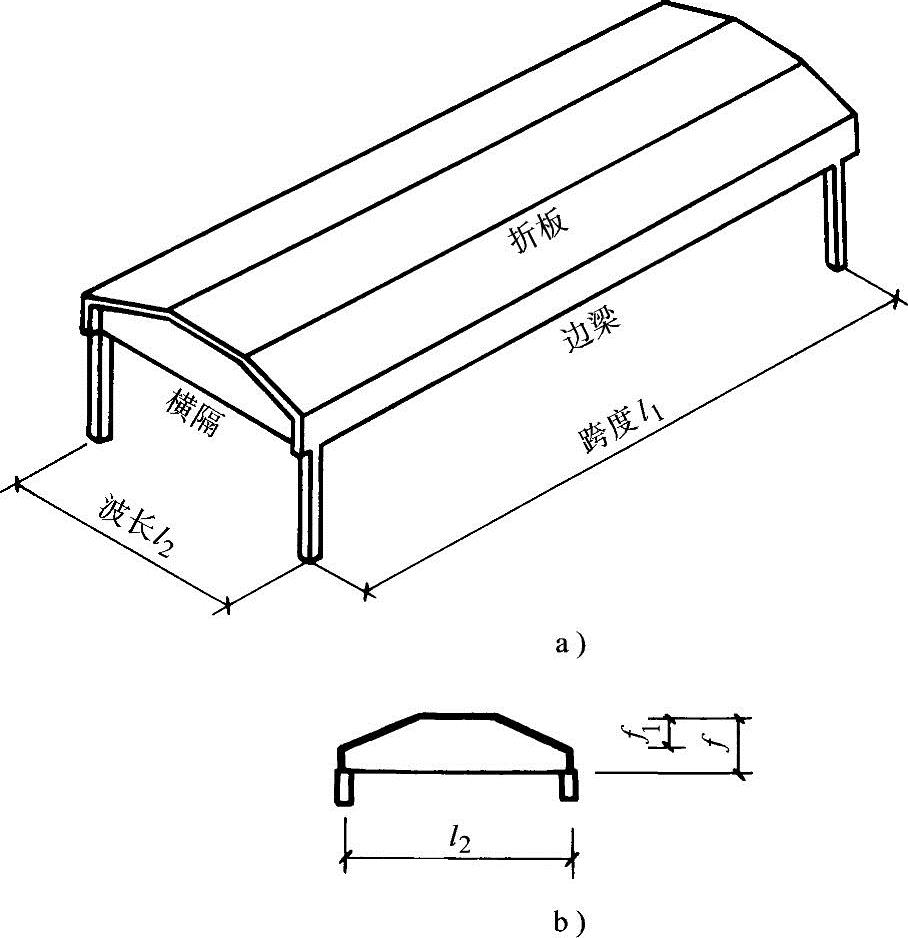

图7-21 折板的组成

折板结构可以有单波和多波的，单跨和多跨的，如图7-22所示。板的宽度一般不宜大于3.5m，厚度不超过10cm，否则板的横向弯矩过大，板厚增加，自重大，不经济。顶板的宽度应为（0.25～0.4）l₂。波长l₂一般不应大于12m，跨度l₁可达27m，甚至更大。

多波板应做成同样厚度，对于现浇折板，其倾角不宜大于30°，坡度太大浇筑混凝土时须采用上下双面模板或喷射法施工。l₁/l₂≥1时称长折板；l₁/l₂<1时称为短折板。长折板的矢高f一般不小于（1/10～1/15）l₁；短折板的矢高f₁一般不小于1/8l₂，见图7-21。

边梁与横隔构件的构造与筒壳类似。因折板结构的波长l₂都在12m以内，横隔构件的跨度较小。所以，横隔构件多为横隔梁、三角形框架梁等形式。

壳板、边梁和横隔构件的空间协同工作与筒壳类似，见前图7-9。

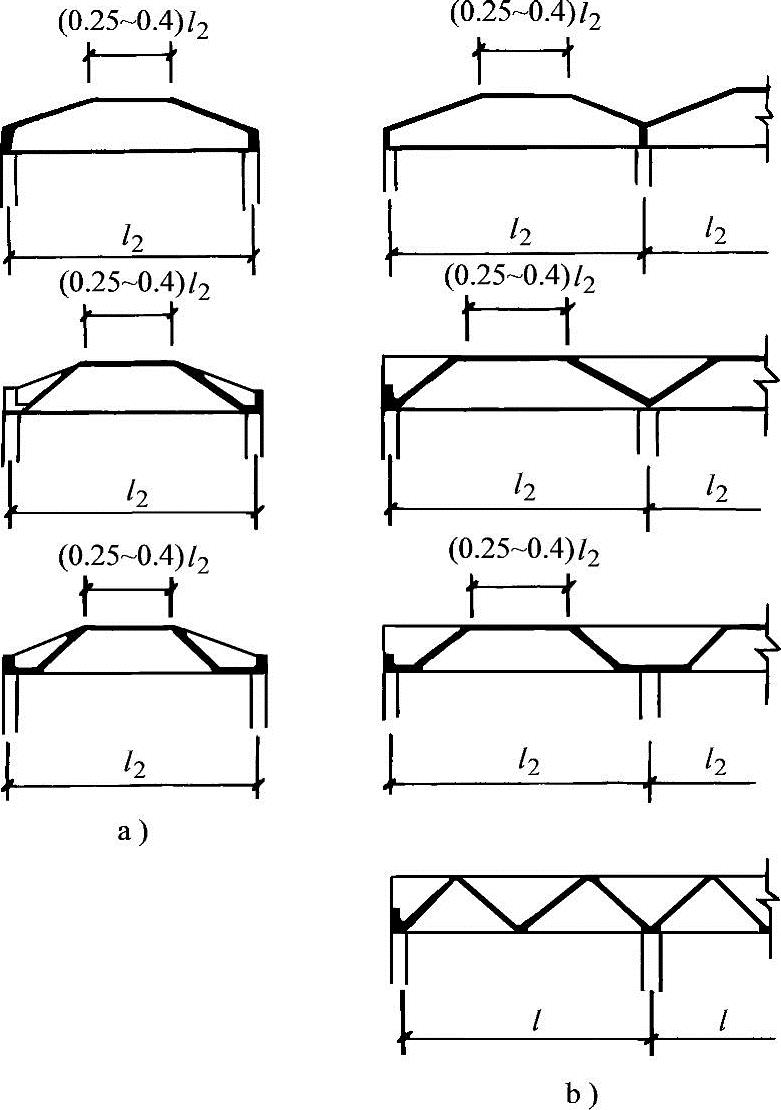

图7-22 折板的形式

a）单波 b）多波

2.折板受力特点(www.daowen.com)

折板结构的波长l₂一般不宜太大，实际工程中，跨度l₁经常是波长l₂的好几倍长，一般l₁/l₂都在5以上。因此，折板结构大多为长折板，它的受力特点与长筒壳类似，l₁/l₂≥3的长折板可按梁理论计算。现以图7-23所示的对称长折板为例进行分析。

3.折板工程实例（见图7-24）

以上介绍的筒壳和折板在受力性能上虽然比受弯构件合理，但是仍不能更充分发挥材料的作用。它们的跨度大约在30m以内是有利的。当跨度很大时宜采用双曲薄壳。双曲薄壳荷载是双向传递的，从而减少了壳体中的法向应力。双曲壳面不像筒壳那样可以展开，因此具有较大的抗弯刚度和较高的稳定性，壳板的厚度可以做得更薄，而且能覆盖的跨度又较大。如柱网为21m×12m的单层厂房屋盖（图7-25）采用双曲椭圆扁壳，壳厚为6cm，与12m×18m（l₂×l₁）的长筒壳锯齿屋盖（图7-26）相比，可节省混凝土26%，钢材32%。

双曲壳的形式很多，它特别适用于要求大空间的大跨建筑。下面介绍几种常用的双曲壳——圆顶壳、双曲扁壳和双曲抛物面壳等。

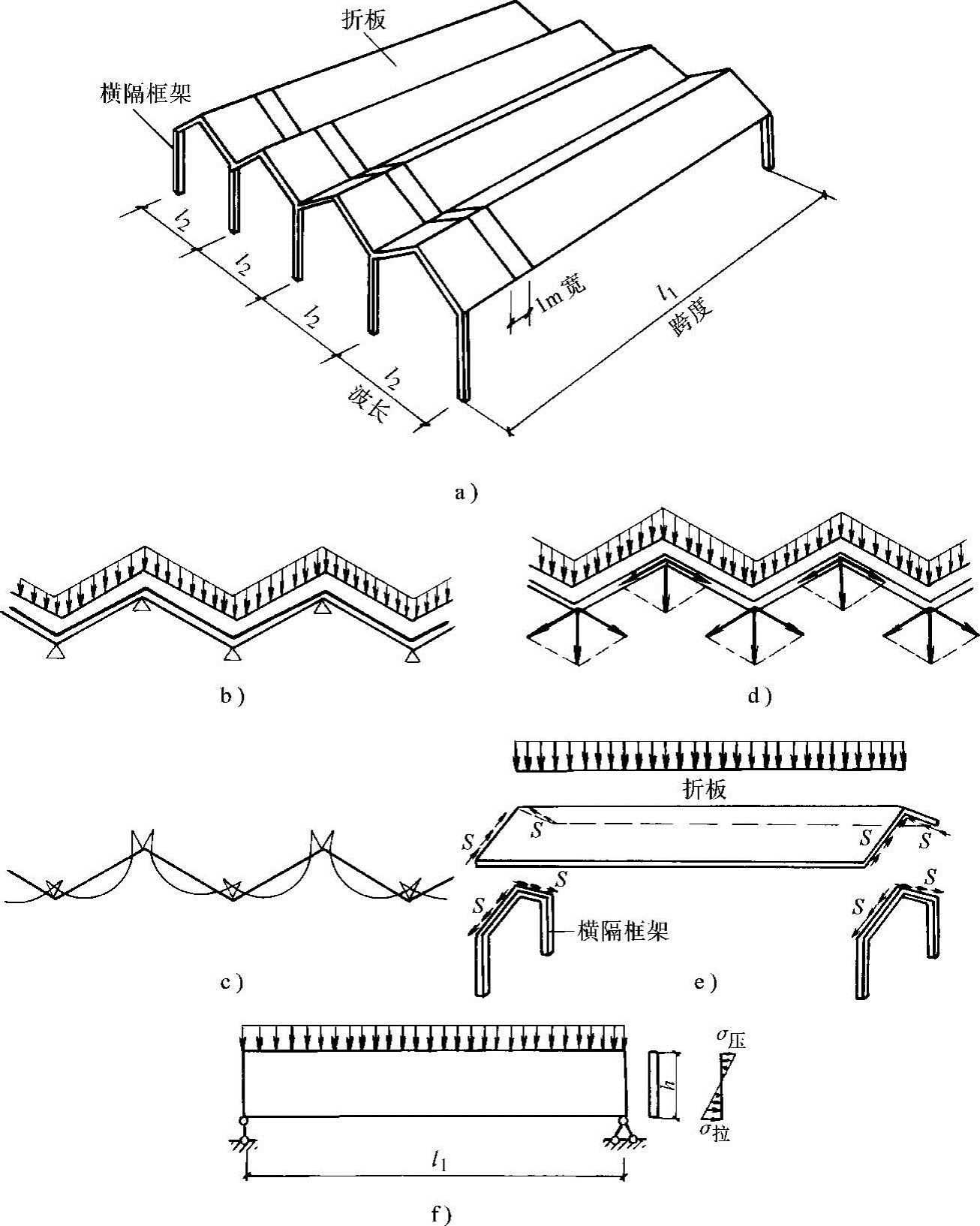

图7-23 折板的受力分析

a）折板结构 b）折板横向计算简图 c）折板横向计算弯矩图 d）各板面之间的相互作用 e）折板结构纵向受力分析 f）折板纵向计算简图及断面应力图

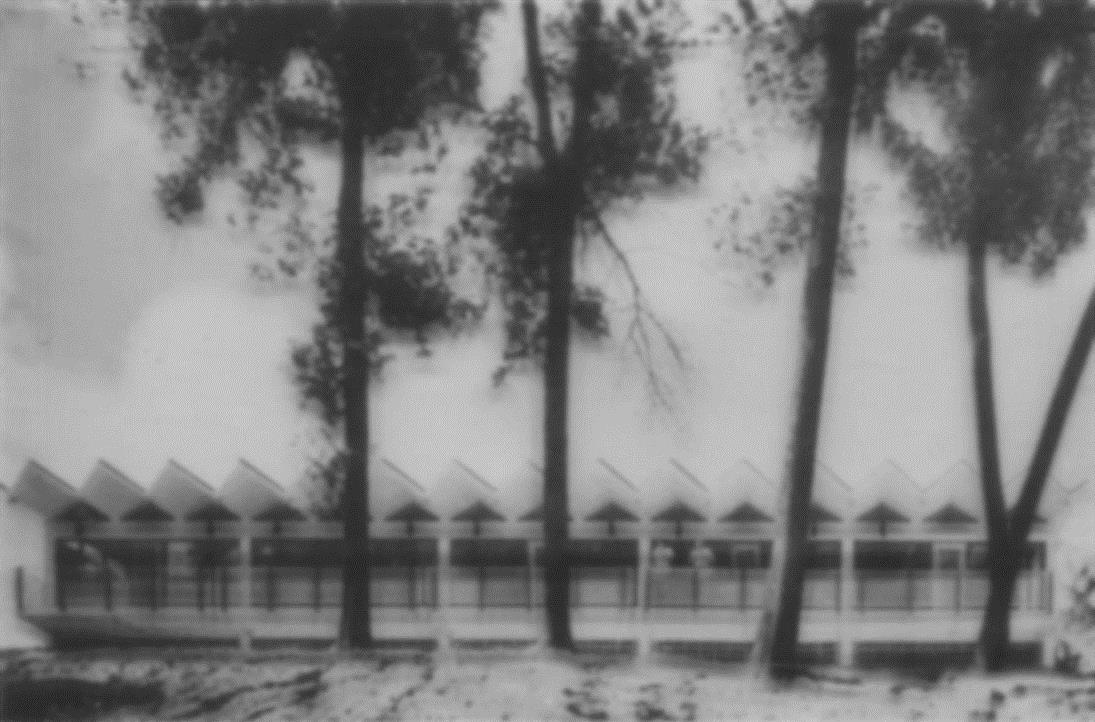

图7-24 折板工程实例

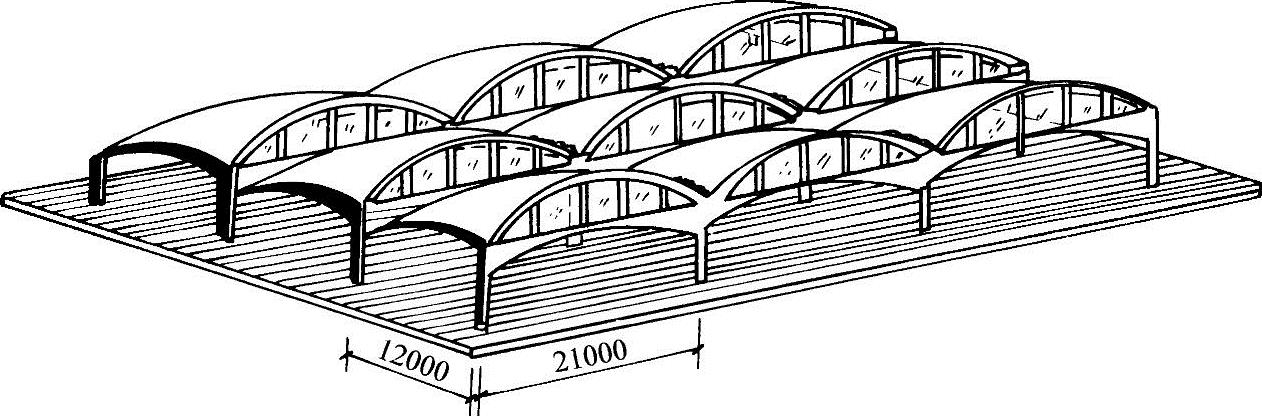

图7-25 锯齿形双曲扁壳

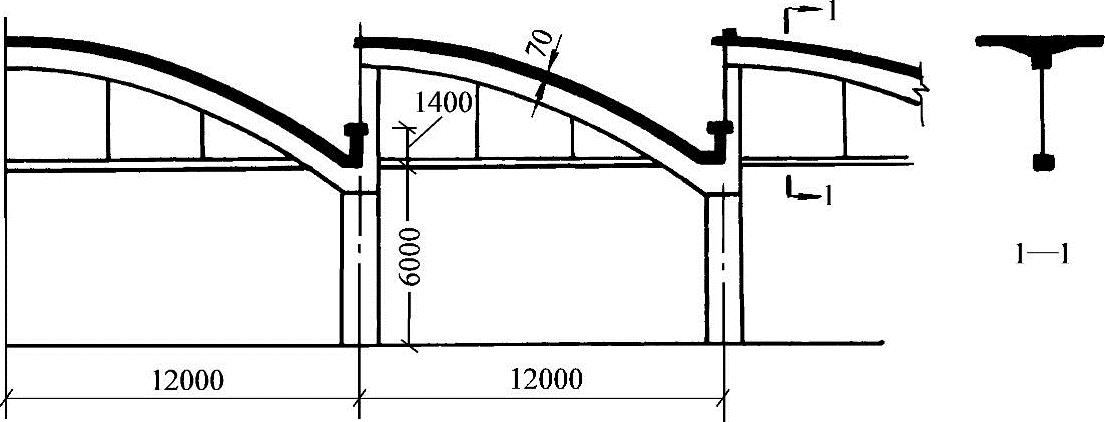

图7-26 锯齿形筒壳
