短壳一般也是由壳板、边梁和横隔构件三部分组成。其跨度与波长的比值l₁/l₂<1，通长等于或小于0.5，短壳一般是多跨的，如图7-17所示。

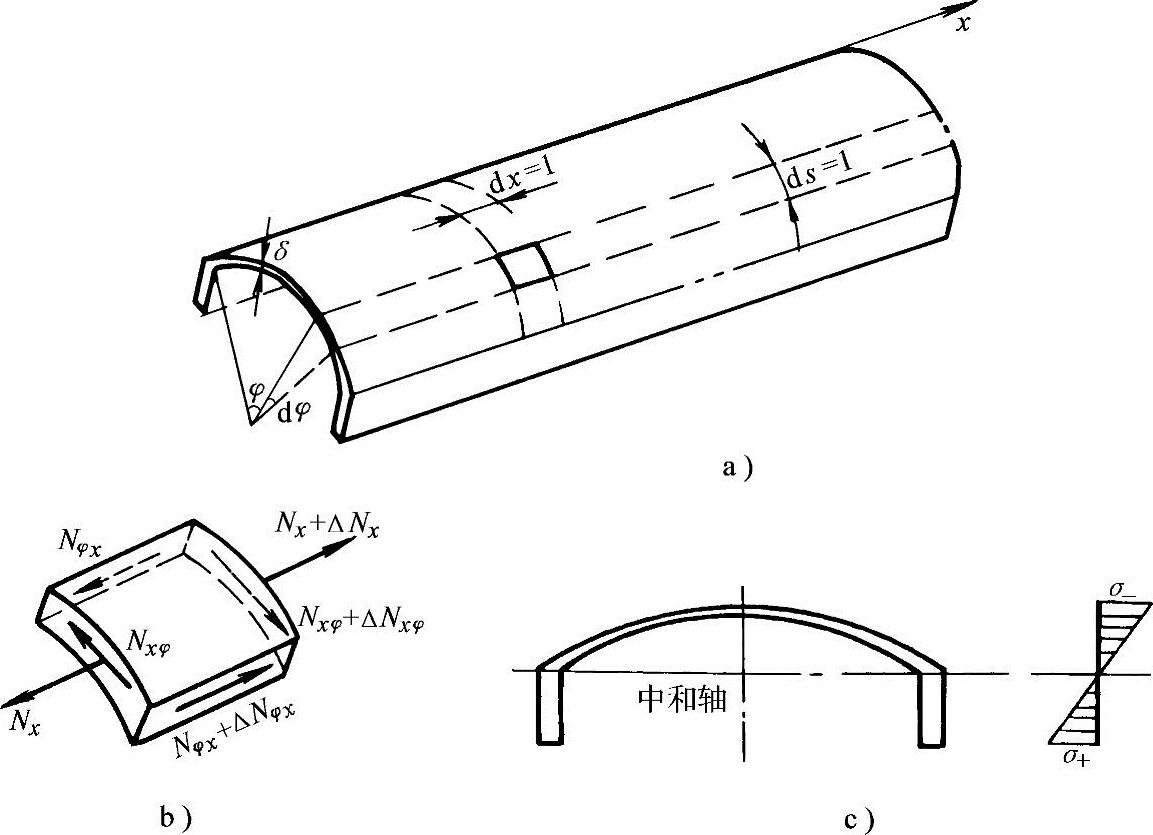

图7-14 长筒壳按梁理论的截面应力

a）长筒壳 b）单元体内力图 c）截面应力

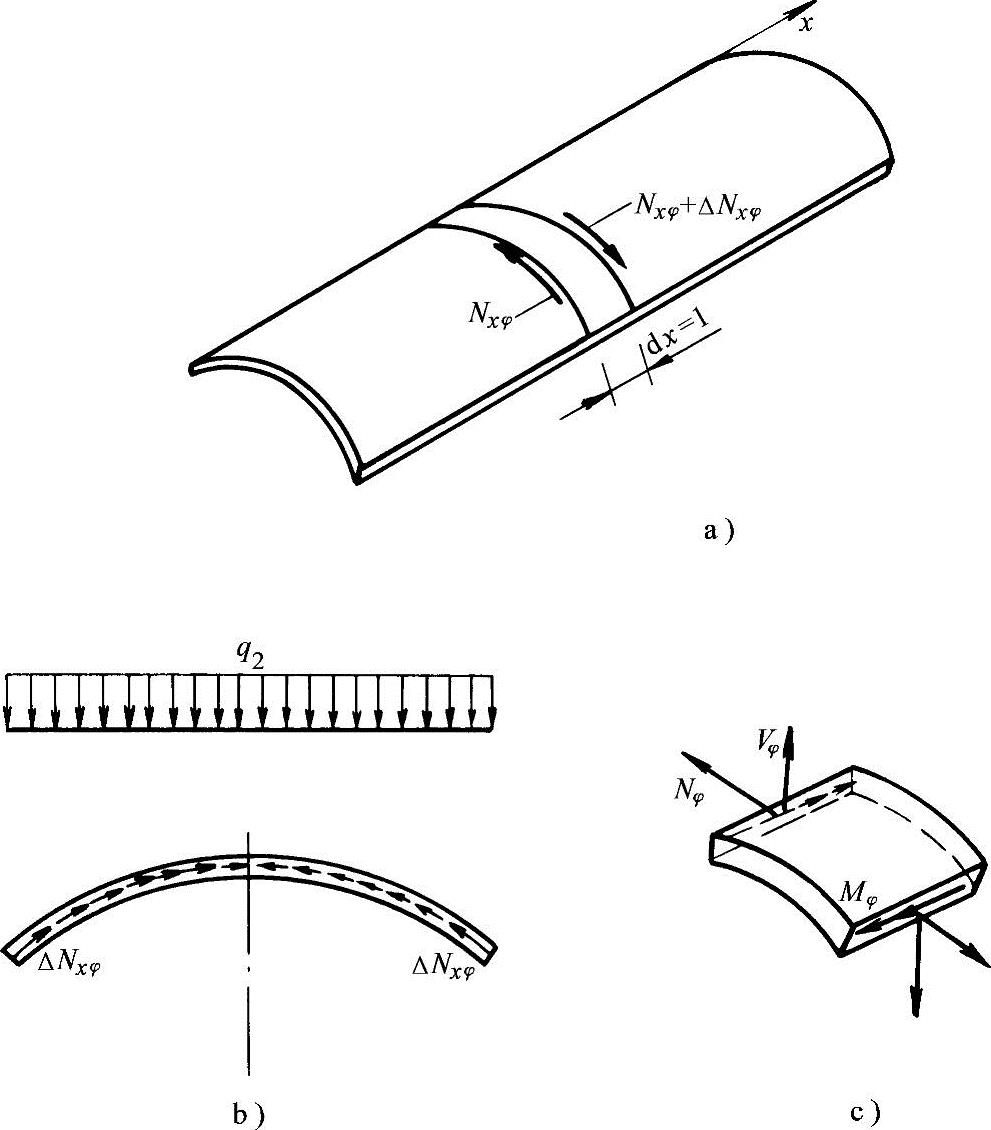

图7-15 长筒壳横向按拱圈计算的内力图

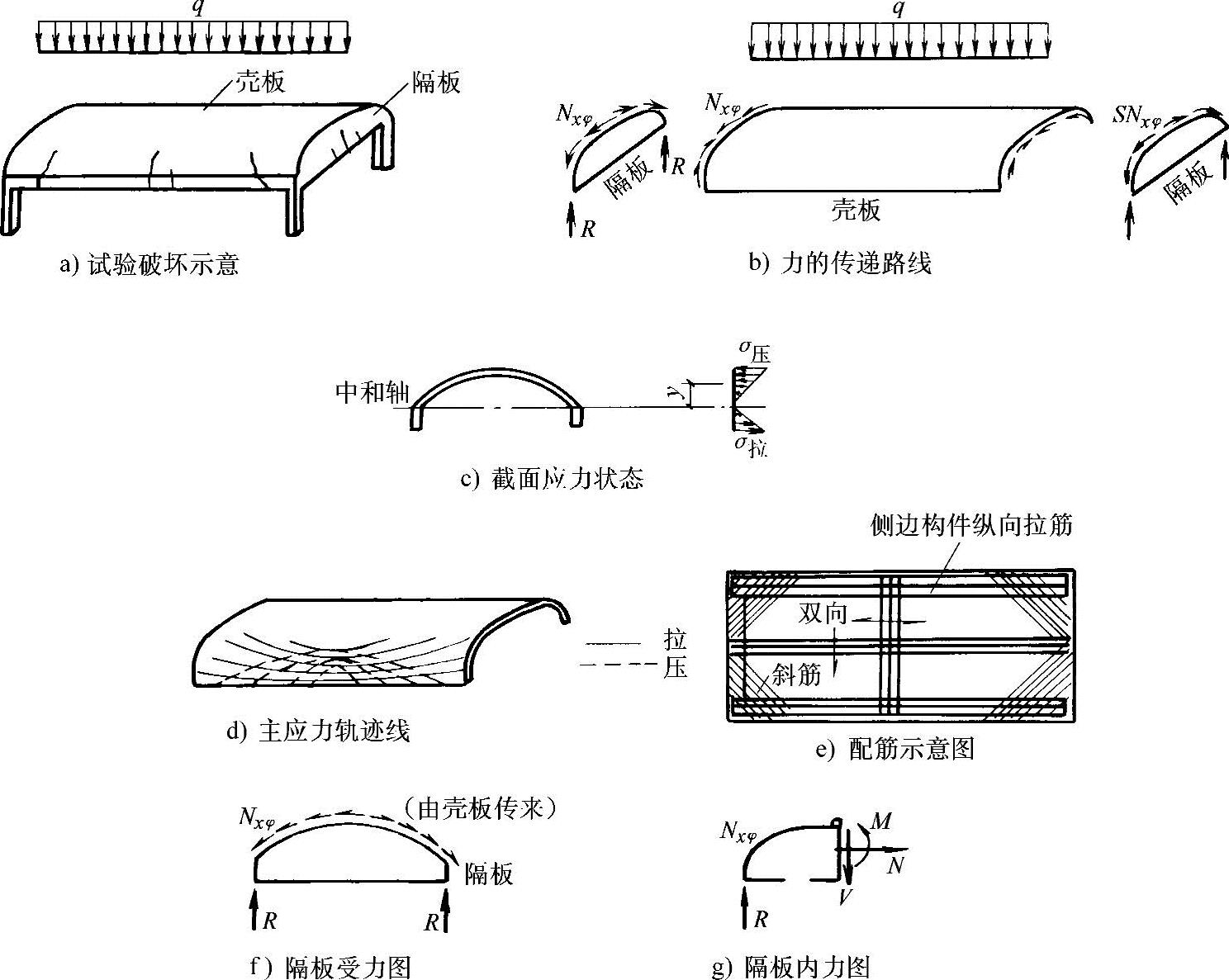

图7-16 长筒壳按梁理论计算的受力分析

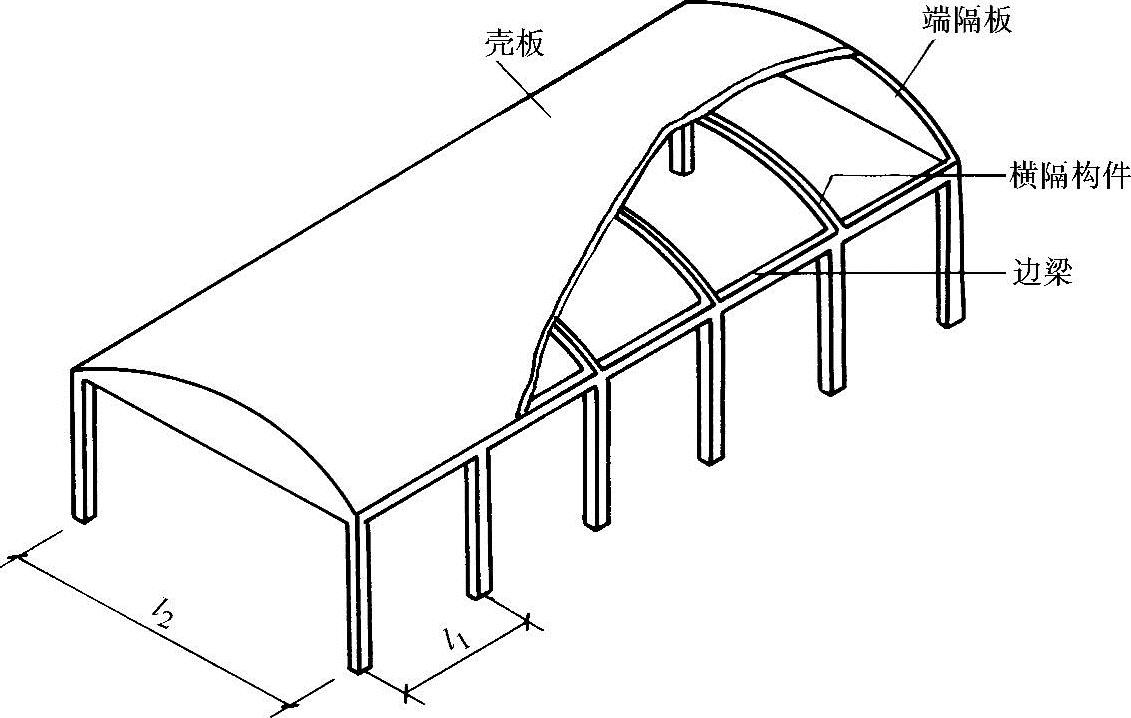

图7-17 短壳

1.壳板

壳板的矢高f₁不应小于l₂1/8。壳板内的应力不大，通常不必计算，可按跨度及施工条件决定其厚度。对普通跨度（l₁=6～12m，l₂=18～30m）的屋盖，当矢高不小于l₂/8时，厚度可按表7-1选定。(www.daowen.com)

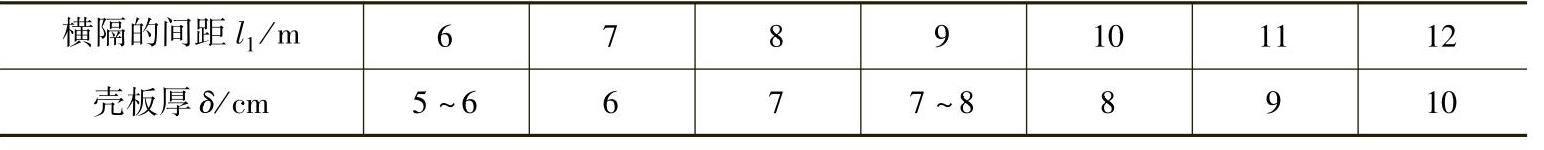

表7-1 短壳的板厚

2.边梁

边梁宜采用矩形截面，其高度一般为（1/15～1/10）l₁，而且不应小于l₁/15，宽度为高度的1/5～2/5。

3.横隔构件

横隔构件宜采用拉杆拱，当波长较大时也可采用拱形桁架。横隔构件的间距一般采用6～12m。

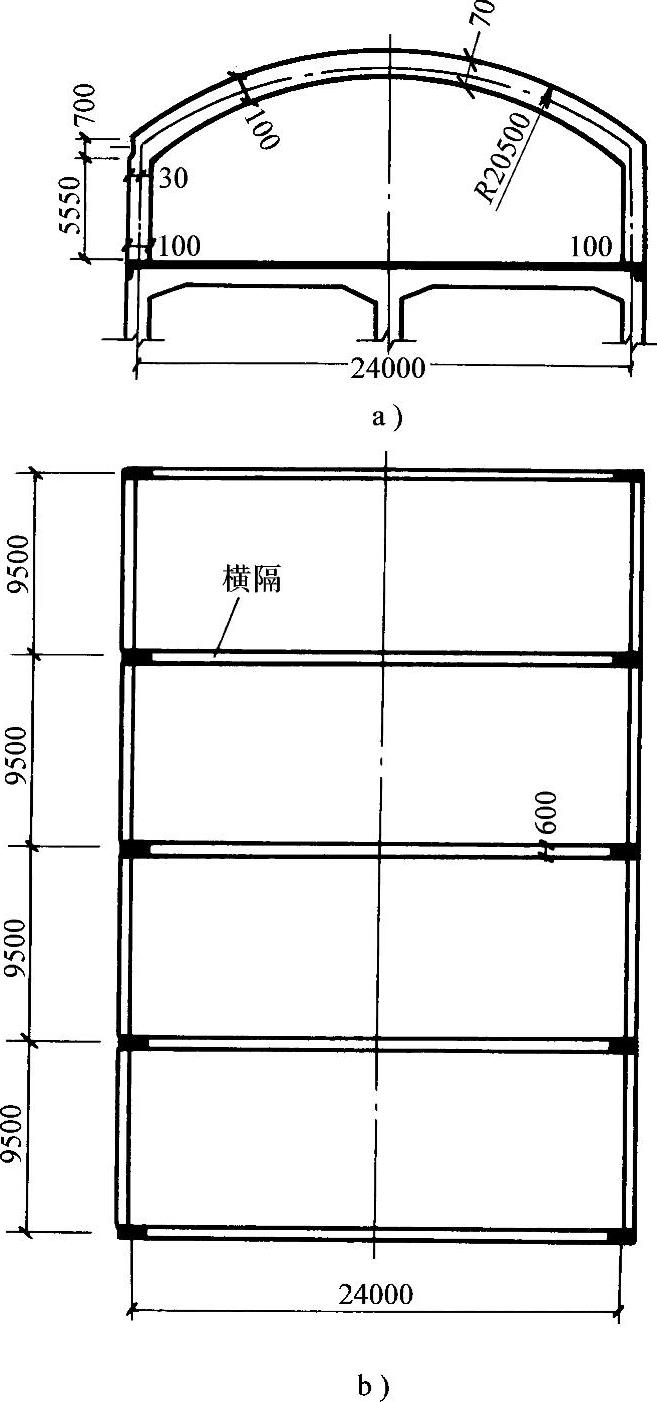

图7-18为一短壳工程实例。该建筑为一工业厂房，屋盖为圆弧形曲面短壳结构。圆弧半径为20.5m。壳板厚7cm，横隔构件为拱形框架，拱断面为60cm×100cm，两端横隔采用拱形桁架。拱形框架跨度24m，间距9.5m。

图7-18 短壳工程实例

a）横剖面 b）平面
