1.网架的支承方式

网架的支承方式与建筑的功能和形式有密切关系。设计时，应把结构的支承体系与建筑的平、立面设计综合起来考虑。目前常用的支承方式有两类。

1）周边支承，如图6-21所示。图6-21a为网架支承在一系列边柱上的情况。网架的支座节点位于柱顶，传力直接，受力均匀，适用于大跨度及中等跨度的网架。图6-21b、6-21c为网架支承在圈梁上的情况，圈梁支承在若干个边柱上（或砖墙上）。这种支承方式，柱子间距比较灵活，网格的分割也不受柱距的限制，建筑的平面和立面处理灵活性较大，网架受力也较均匀，对于中、小跨度的网架是比较合适的。

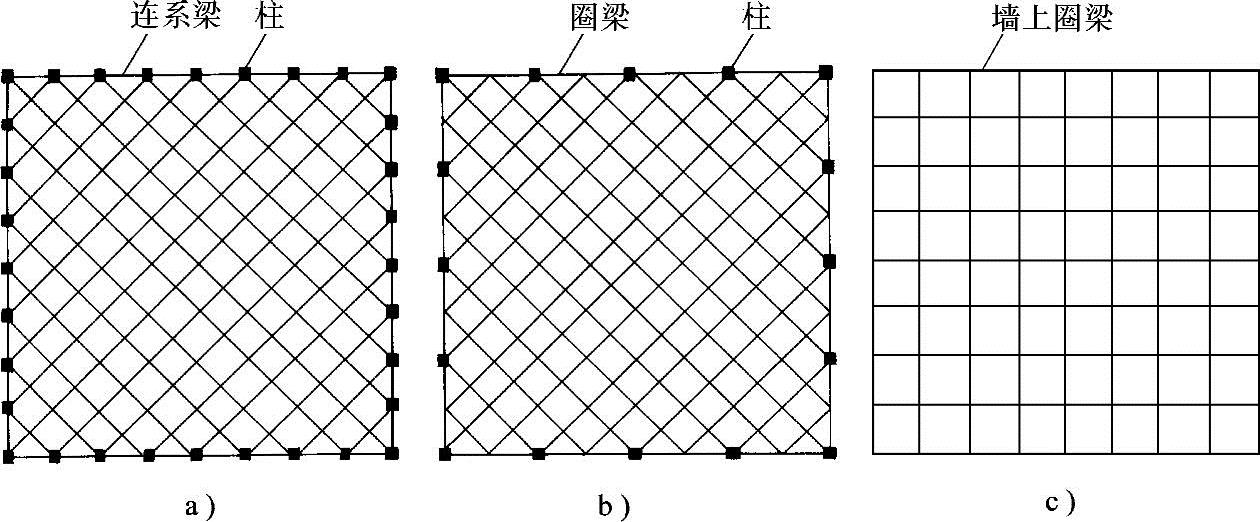

图6-21 周边支承网架

周边支承的网架可以不设置边桁架，因此网架的用钢指标较低。

2）四点支承或多点支承，如图6-22所示。这种支承方式是整个网架支承在四个支点或更多的支点上。

当采用四点支承时，柱子数量少，刚度大，可以利用柱子采用顶升法安装网架。由于柱子少，使用灵活，对于大柱距的厂房或大仓库等建筑非常合适。当采用四点支承时，网架周边一般都有悬挑部分，挑出长度以四分之一柱距为宜。这样可以利用悬臂部分来减小网架中部的内力和挠度，获得较好的经济效果。

有时，由于使用要求，还可采用三边支承一边自由的支承方式，这时网架的自由边必须设置边梁（或桁架梁），如图6-23所示。这种支承方式适合于飞机库或飞机的修理及装配车间等。

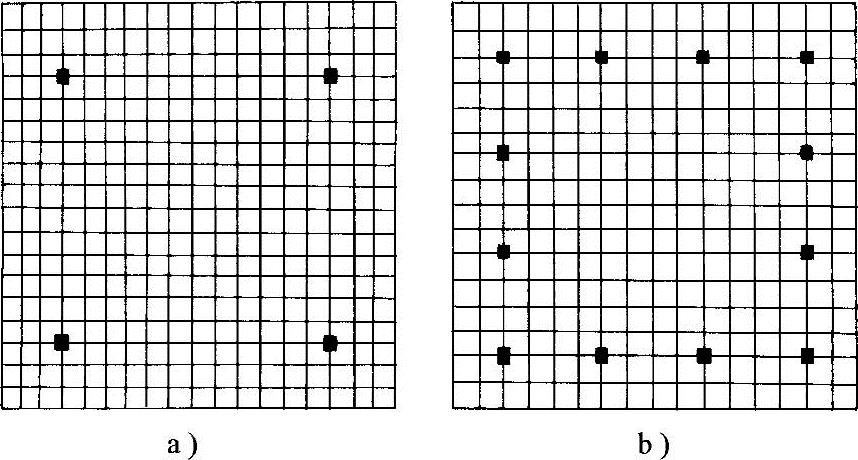

图6-22 四点与多点支承网架

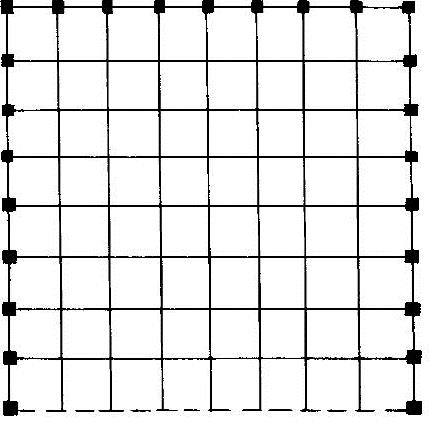

图6-23 三边支承网架

2.支座节点(www.daowen.com)

网架结构的支座节点一般采用铰支座。铰支座的构造应该符合它的力学假定，允许转动，否则网架的实际内力和变形就可能与计算值出入较大，容易造成事故。

根据网架的跨度大小、支座受力特点和温度应力等因素的差别，一般可做成不动铰支座或半滑动的铰支座。有的网架（如两向正交斜放网架）角部对支座产生拉力，因此角部应做成能够抵抗拉力的铰支座。

对于跨度较小的网架可采用平板支座，如图6-24所示。对于跨度较大的网架，由于挠度较大和温度应力的影响，宜采用可转动的弧形支座，即在支座板与柱顶板之间加一弧形钢板，如图6-25所示。以上两种，基本上属于不动铰支座。当网架跨度大，或网架处于温差较大的地区，其支座的转动和侧移都不能忽视时，为了满足既能转动又能有一定侧移的要求，支座可以做成半滑动铰式的摇摆支座，如图6-26所示。支座的上下托座之间装一块两面为弧形的铸钢块。这种支座的缺点是只能在一个方向转动，且对抗震不利。球形铰支座，既可以满足两个方向的转动，又有利于抗震，如图6-27所示。抗拉支座构造见图6-28。

图6-24 平板支座节点

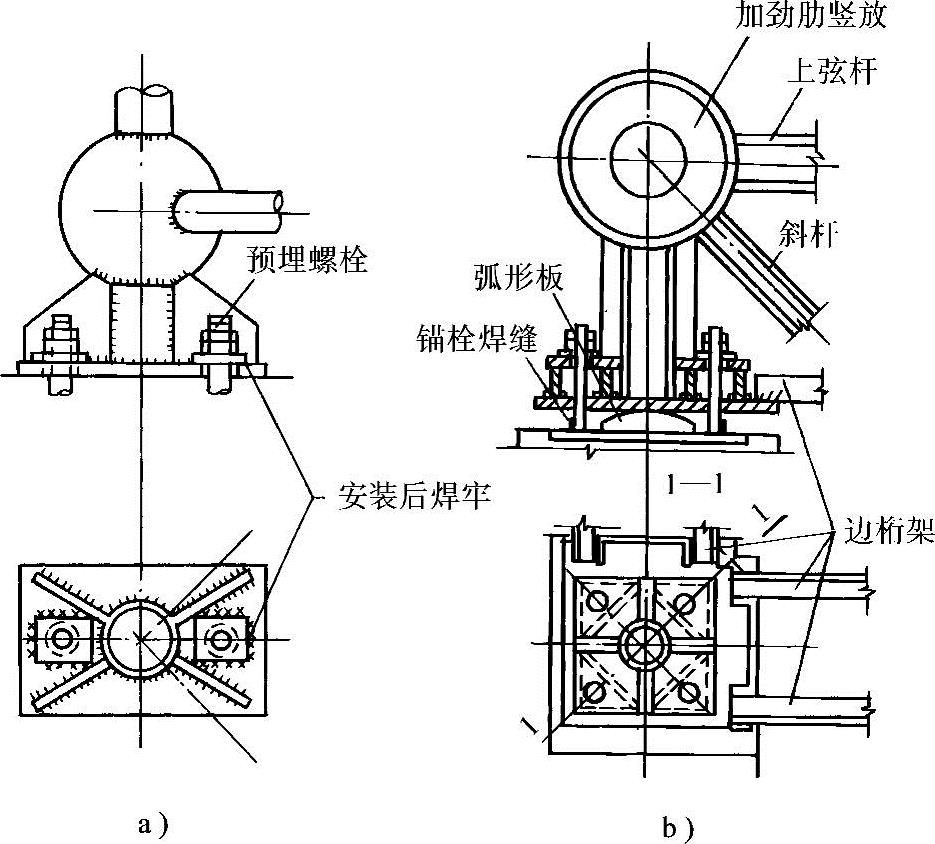

图6-25 弧形支座节点

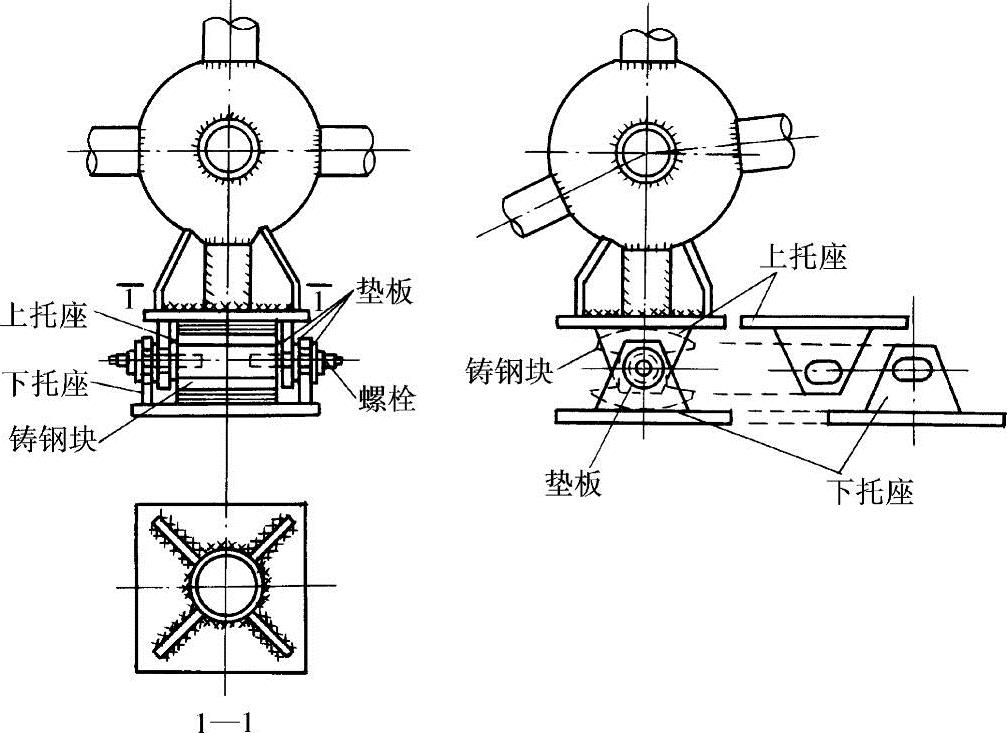

图6-26 摇摆支座节点

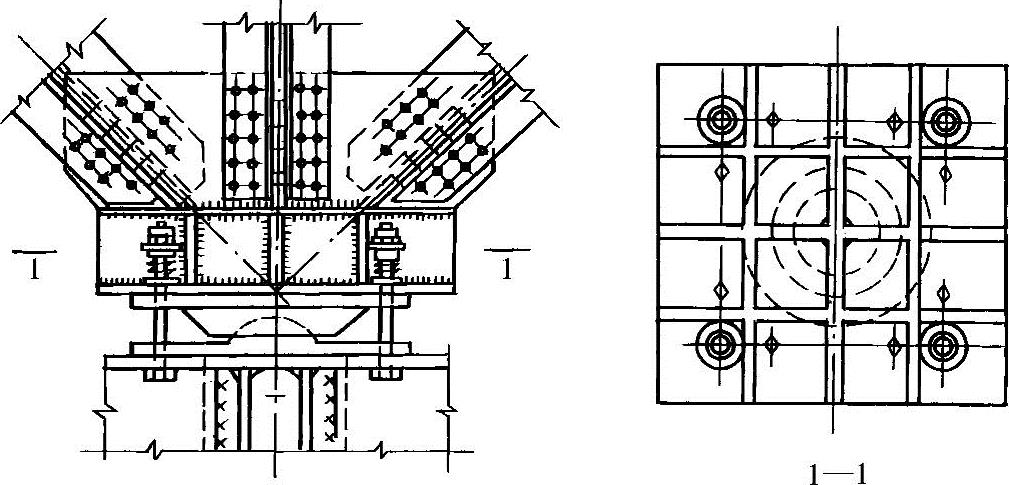

图6-27 球铰支座节点

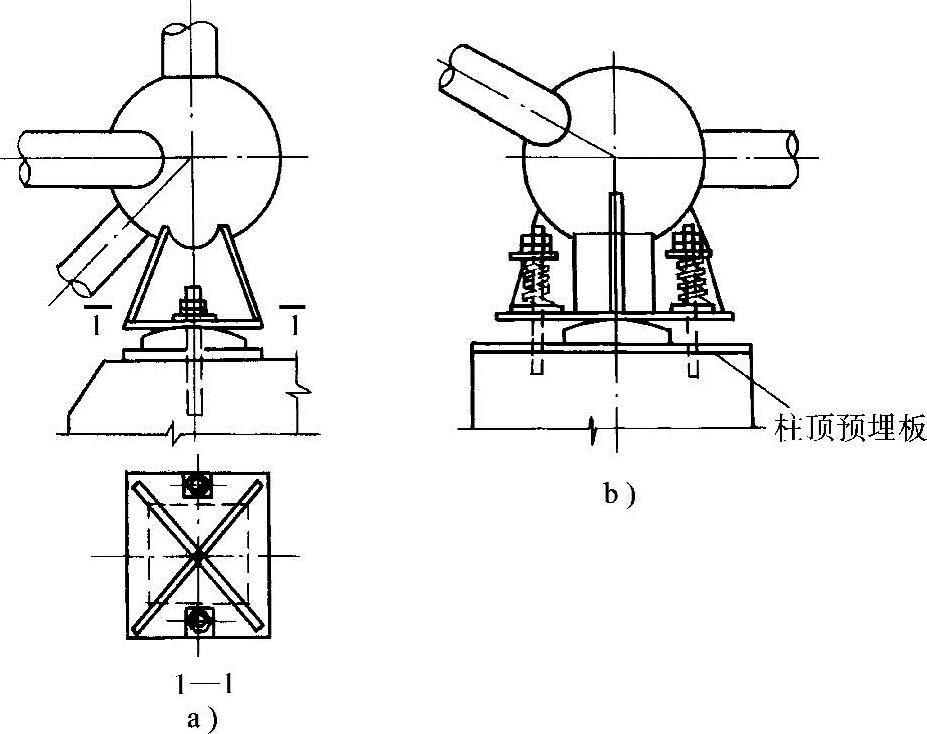

图6-28 抗拉支座节点
