角锥体系网架是由三角锥、四角锥或六角锥单元（见图6-9）分别组成的空间网架结构。由三角锥单元组成的叫三角锥体网架；由四角锥和六角锥单元组成的分别叫四角锥和六角锥体网架。它比交叉桁架体系网架刚度大，受力性能好。它还可以预先做成标准锥体单元，这样安装、运输、存放都很方便。

图6-7 三向交叉网架

（辽宁体育馆）

1.四角锥体网架

一般四角锥体网架的上弦和下弦平面均为方形网格，上下弦错开半格，用斜复杆连接上下弦的网格交点，形成一个个相连的四角锥体，如图6-10所示。四角锥体网架上弦不易设置再分杆，因此网格尺寸受限制，不宜太大。它适用于中小跨度。

目前，常用的四角锥体网架有两种。

（1）正放四角锥体网架 所谓正放，是指锥的底边与相应的建筑平面周边平行。

正放四角锥网架可以由倒四角锥（锥尖向下）单元组成（图6-10），锥的底边相连成为网架的上弦杆，锥尖的连杆为网架的下弦杆，上下弦杆平面错开半个网格，锥体的棱角杆件为腹杆。

正放四角锥网架也可由正四角锥（锥尖向上）单元组成（图6-11）。这样，锥的底边相连成为网架的下弦杆，锥尖的连杆为上弦杆，上下弦杆平面也错开半个网格。上海师范学院球类房屋顶结构就采用了这种网架（31.5m×40.5m）。

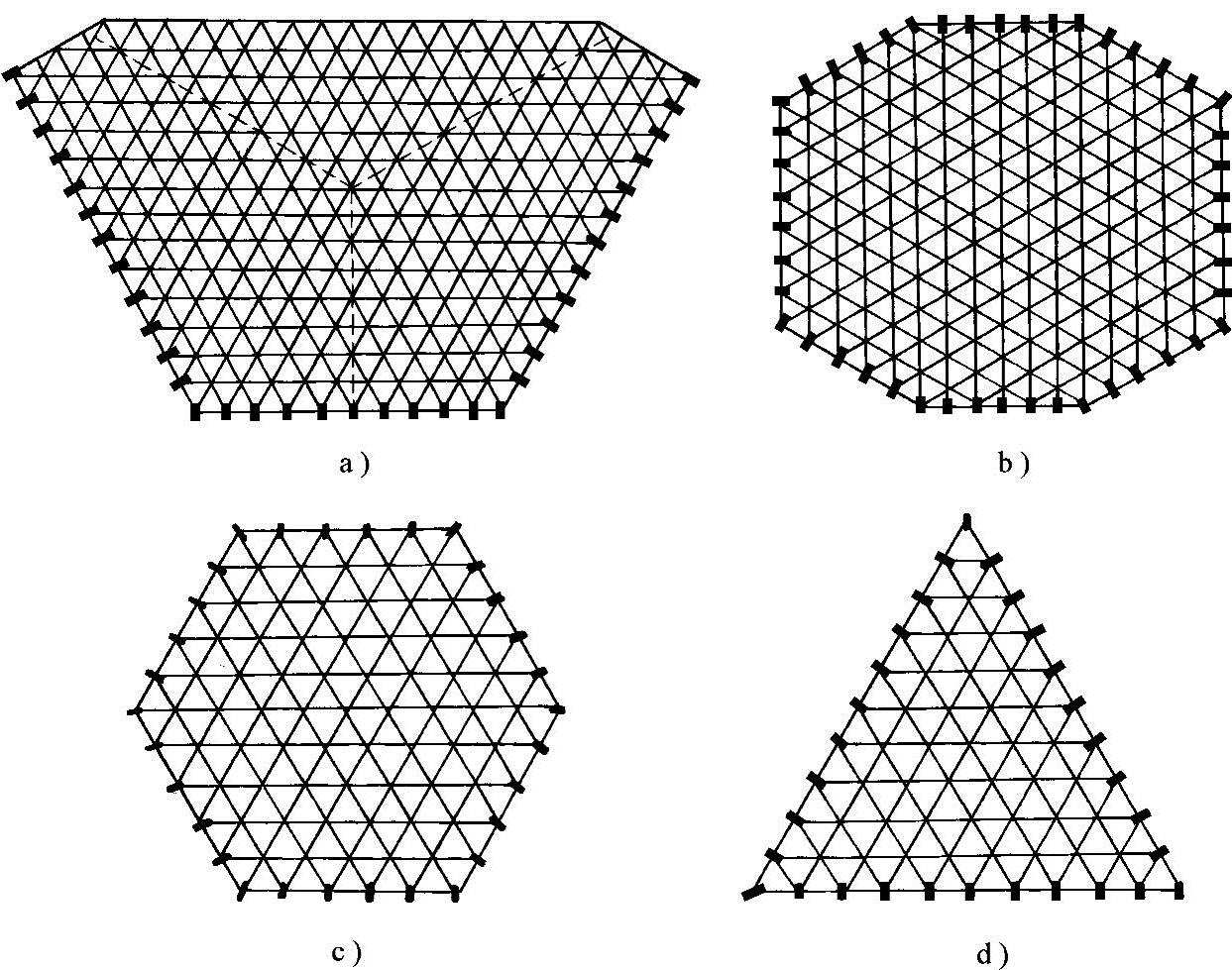

图6-8 三向网架平面形式

a）扇形平面（上海文化广场） b）八角形平面（江苏体育馆） c）六角形平面 d）三角形平面

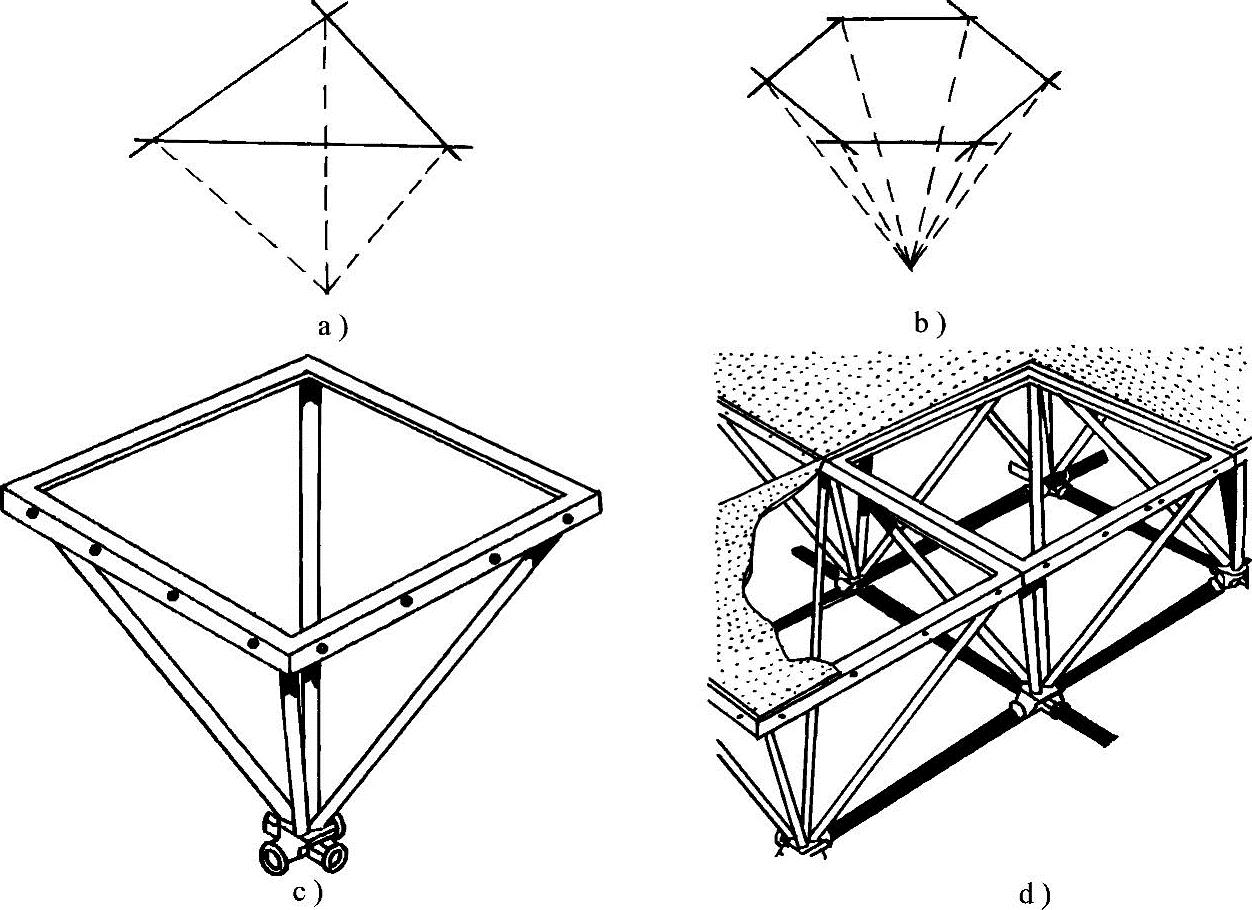

图6-9 角锥单元图

a）三角锥单元 b）六角锥单元 c）四角锥单元 d）四角锥单元拼装

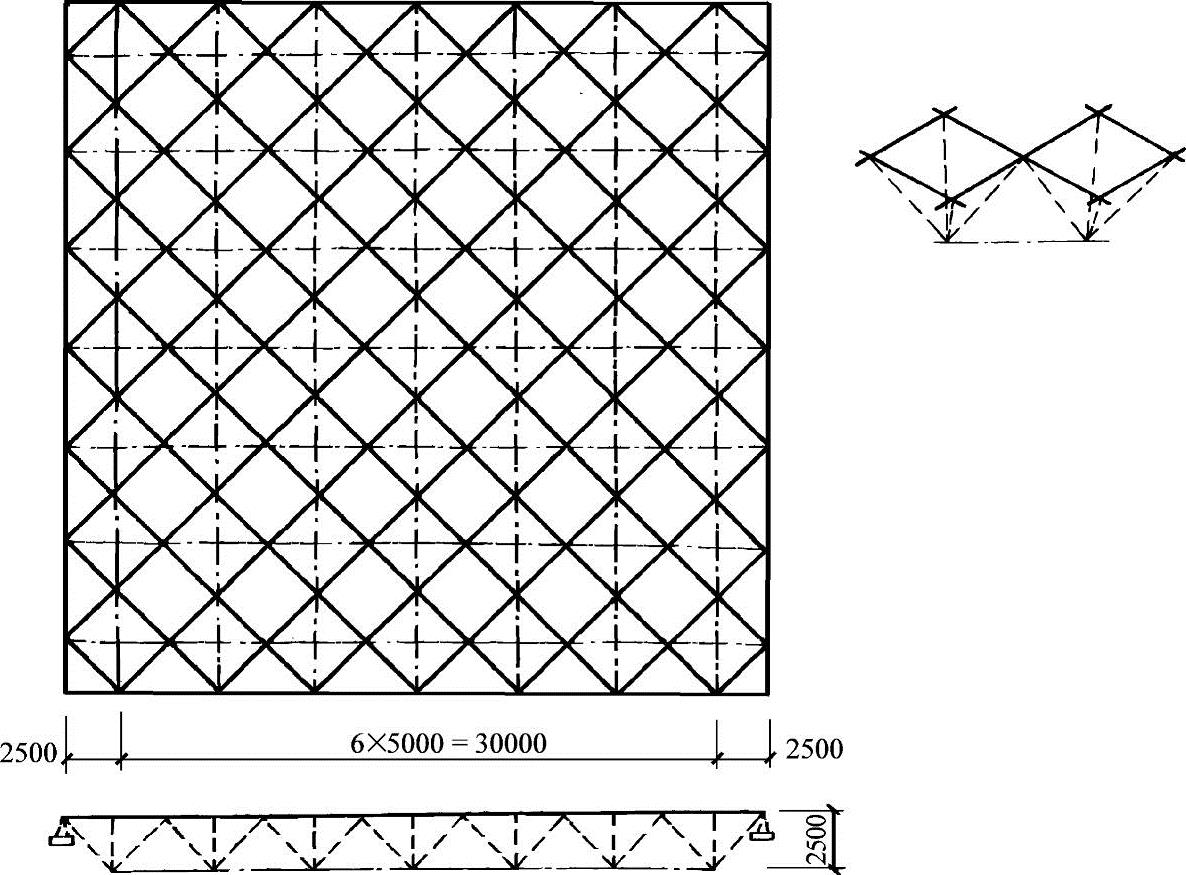

图6-10 正放四角锥体网架（锥尖向下）

（杭州歌剧院）

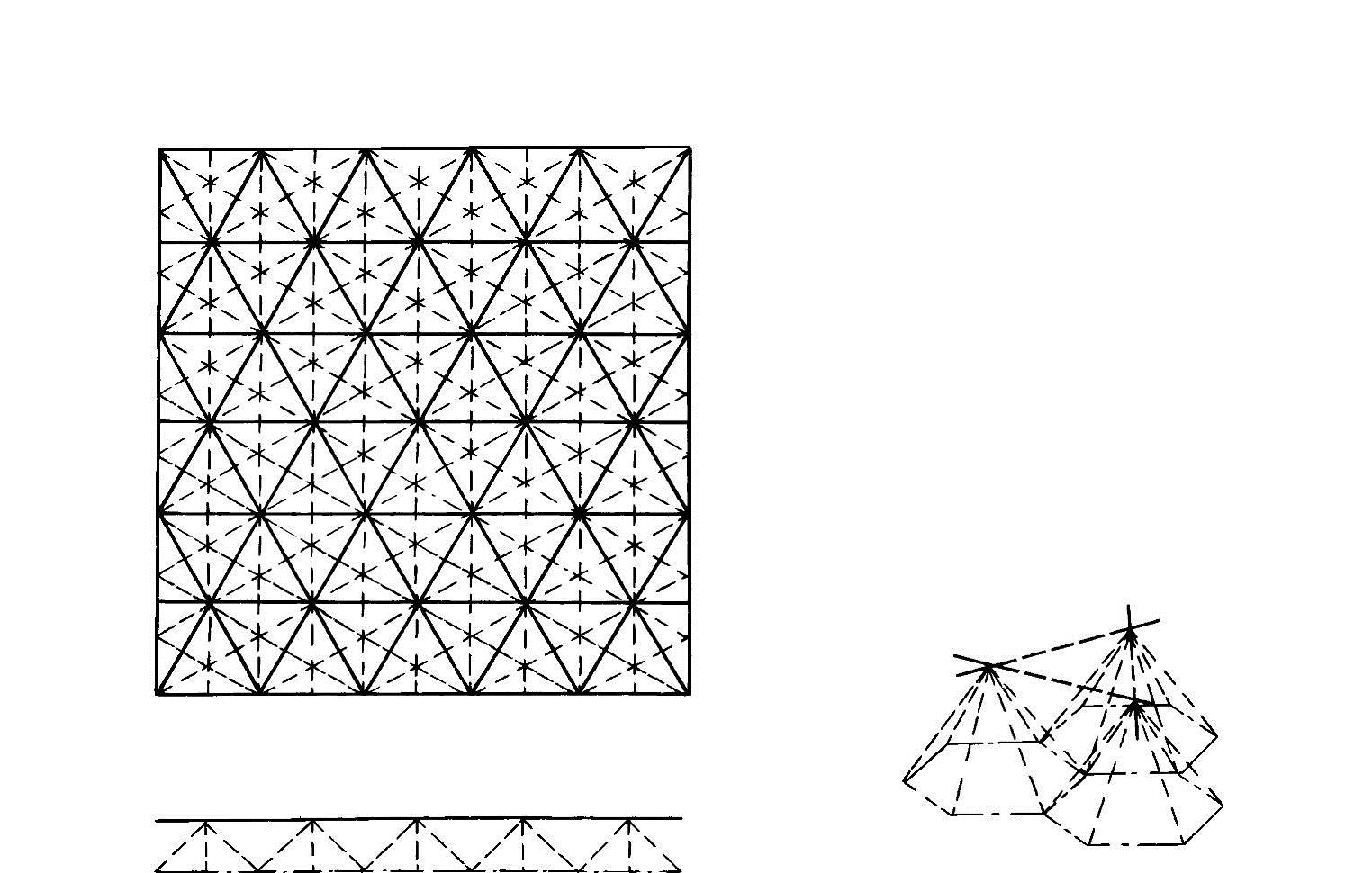

图6-11 正放四角锥体网架（锥尖向上）

正放四角锥体网架杆件内力比较均匀。当为点支承时，除支座附近的杆件内力较大外，其他杆件的内力也比较均匀。屋面板规格比较统一。上下弦杆等长，无竖杆，构造比较简单。

这种网架适用于平面接近正方形的中、小跨度周边支承的建筑，也适用于大柱网的点支承、有悬挂吊车的工业厂房和屋面荷载较大的建筑。(www.daowen.com)

为了降低用钢量，使构造简单以及便于屋面设置采光通风天窗，也可以跳格布置四角锥，如图6-12所示。

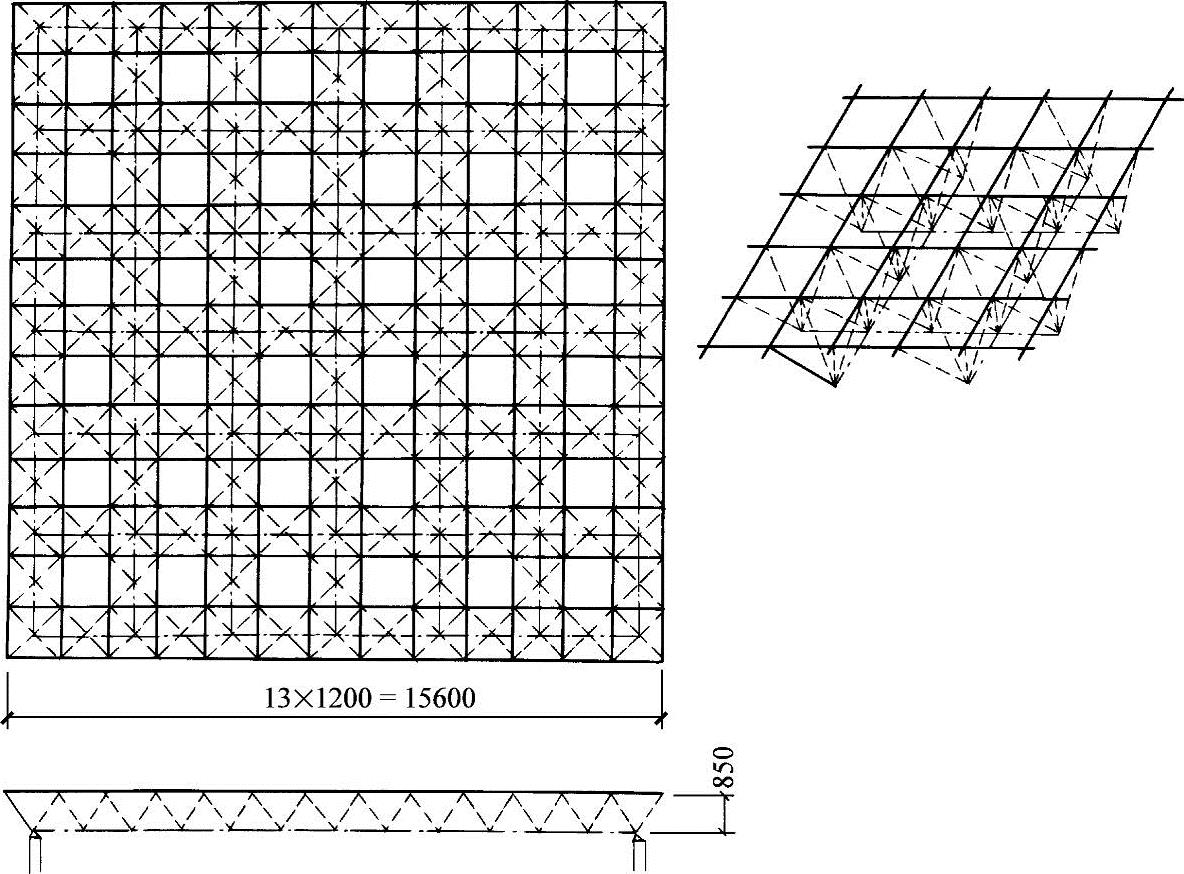

图6-12 跳格布置四角锥网架

（2）斜放四角锥体网架 所谓斜放，是指四角锥单元的底边与建筑平面周边夹角为45°，如图6-13所示。它比正放四角锥体网架受力更为合理。因为四角锥体斜放以后，上弦杆短对受压有利，下弦杆虽长但为受拉杆件，这样可以充分发挥材料强度。斜放四角锥体网架形式新颖，经济指标较好，节点汇集的杆件数目少，构造简单，因此近年来用得较多。它适用于中小跨度和矩形平面的建筑。它的支承方式可以是周边支承或边支承与点支承相结合，当为点支承时，要注意在周边布置封闭的边桁架以保证网架的稳定性。

2.六角锥体网架

这种网架由六角锥单元组成，如图6-14所示。当锥尖向下时，上弦为正六边形网格，下弦为正三角形网格；与此相反，当锥尖向上时，上弦为正三角形网格，下弦为正六边形网格，如图6-15所示。

这种形式的网架杆件多，节点构造复杂，屋面板为六角形或三角时，施工也较困难。因此仅在建筑有特殊要求时采用，一般不宜采用。

3.三角锥体网架

三角锥体网架是由三角锥单元组成。这种网架受力均匀，刚度较前述网格形式好，是目前各国在大跨度建筑中广泛采用的一种形式。它适合于矩形、三边形、梯形、六边形和圆形等建筑平面。

三角锥体网格常见的形式有两种。一种是上、下弦平面均为正三角形的网格，如图6-16所示。另一种是跳格三角锥体网格，其上弦为三角形网格，下弦为三角形和六角形网格，如图6-17所示，天津塘沽车站候车室就属于此类，其平面为圆形，直径为47.18m。跳格三角锥网架的用料较省，同时杆件减少，构造也较简单，但空间刚度不如前者。

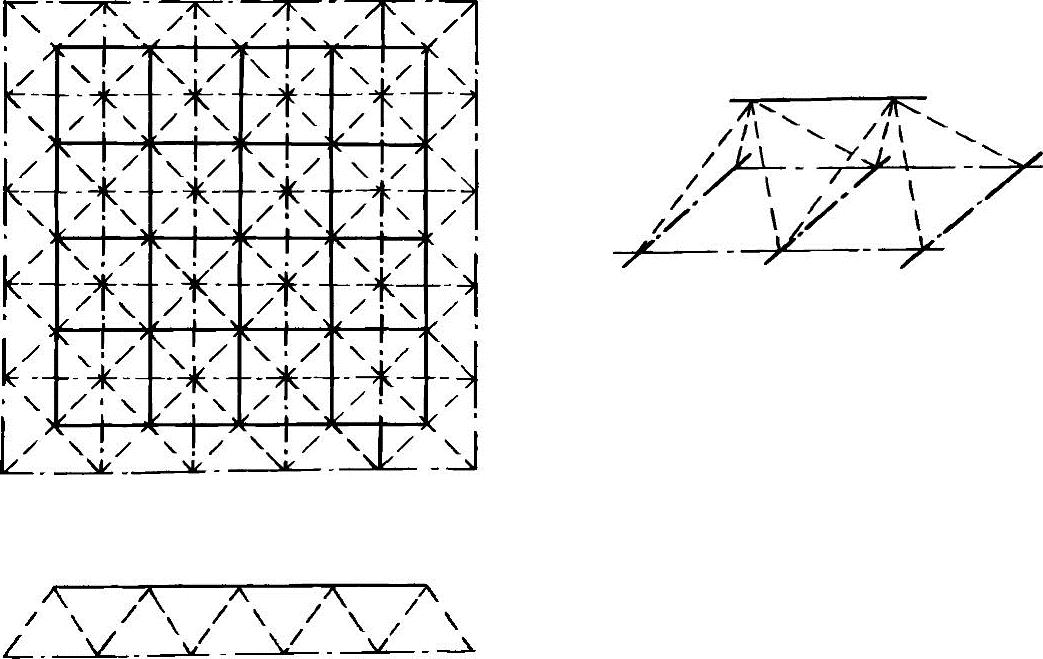

图6-13 斜放四角锥网架

（上海体育馆练习馆）

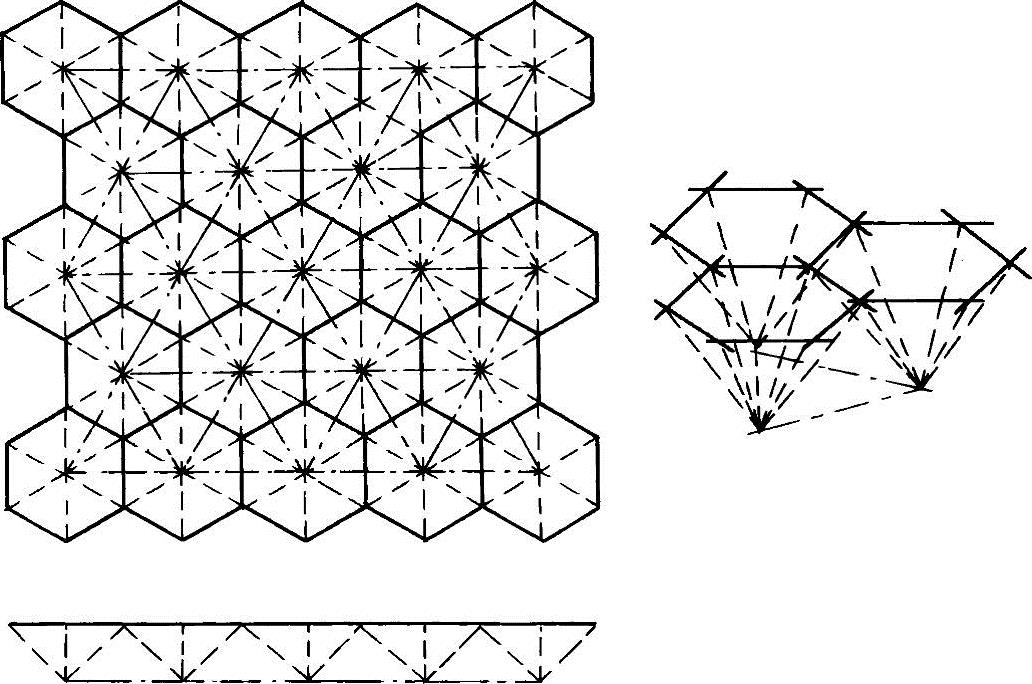

图6-14 六角锥体网架（锥尖向下）

图6-15 六角锥体网架（锥尖向上）

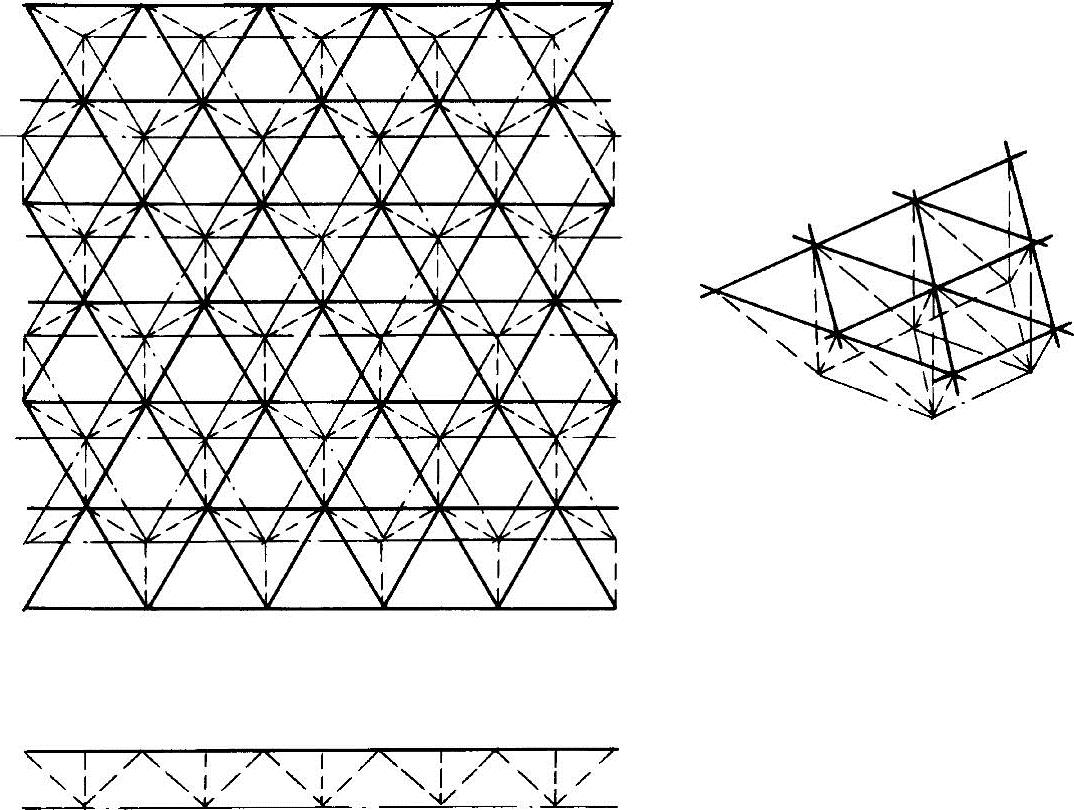

图6-16 三角锥体网架

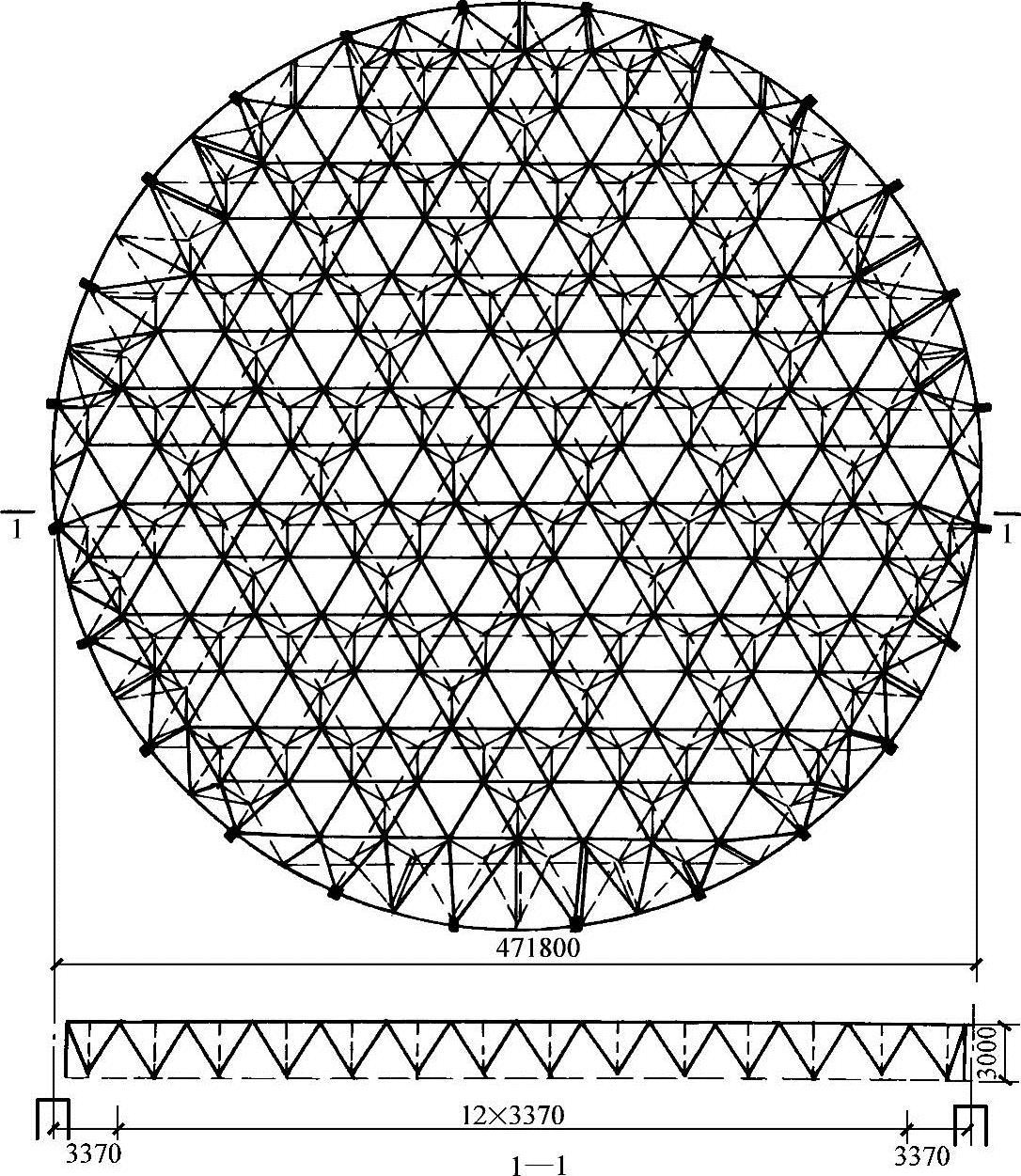

图6-17 跳格三角锥体网架

（天津塘沽车站候车室）
