单层刚架:受力特点与种类

单层刚架的受力特点是:在竖向荷载作用下,柱对梁的约束减少了梁的跨中弯矩,见图5-1;在水平荷载作用下,梁对柱的约束减少了柱内弯矩,见图5-2。梁和柱由于整体刚性连接,因而刚度得到了提高。

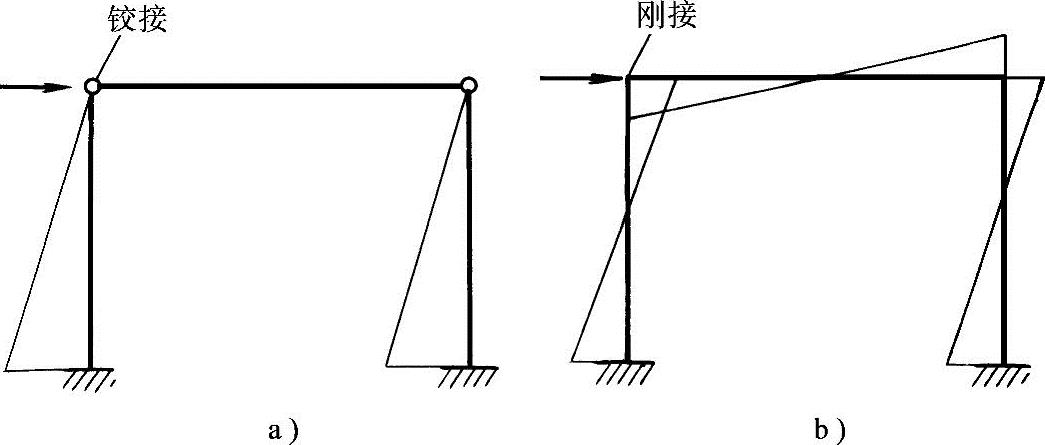

图5-2 在水平荷载作用下刚架与排架弯矩图

a)排架 b)刚架

门式刚架按其结构组成和构造的不同,可以分为无铰刚架、两铰刚架和三铰刚架等三种形式。在同样荷载作用下,这三种刚架的内力分布和大小是有差别的,其经济效果也不相同。图5-3表示了高度和跨度相同,承受同样均布荷载的三种不同形式刚架的弯矩图。

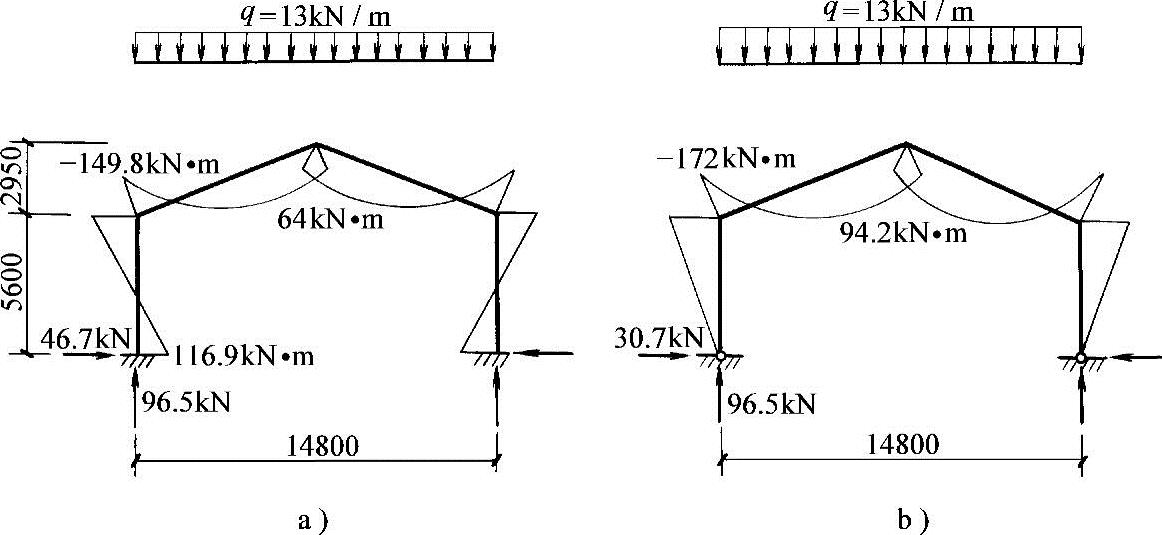

图5-3 三种不同形式的刚架弯矩图

a)无铰刚架 b)两铰刚架

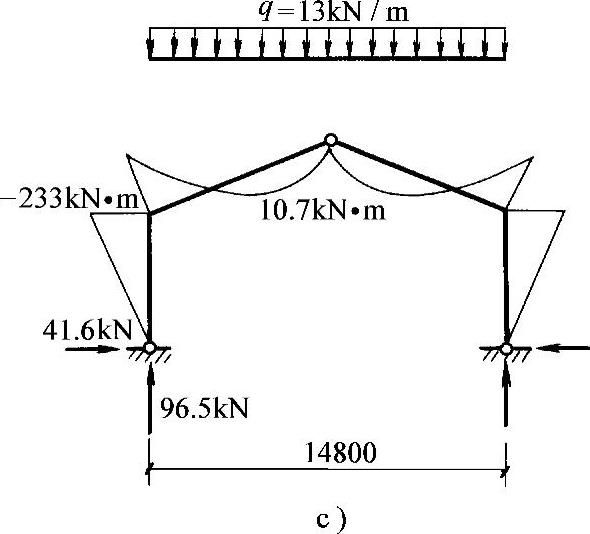

图5-3 三种不同形式的刚架弯矩图(续)

c)三铰刚架

表5-1表示了这三种不同刚架的材料用量。(www.daowen.com)

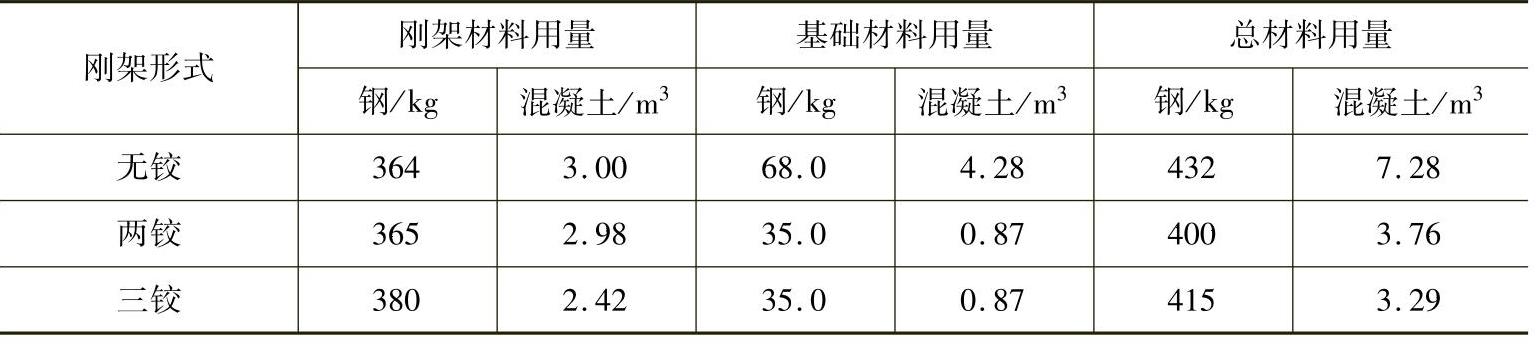

5-1 无铰两铰三铰刚架材料用量表


从图5-3和表5-1可以看出:

(1)无铰刚架柱底弯矩大,因此基础材料用量较多。无铰刚架是超静定的,结构刚度较大,但地基发生不均匀沉降时,将使结构产生附加内力,所以地基条件较差时,必须考虑其影响。

(2)两铰和三铰刚架材料用量相差不多,它们的特点是:三铰刚架为静定结构,当基础有不均匀沉降时,对结构不引起附加内力,见图5-4。但是,当跨度较大时,半榀三铰刚架的悬臂太长致使吊装不便,而且吊装内力较大。三铰刚架的刚度也较差。所以三铰刚架适用于小跨度(如12m)建筑以及地基较差的情况。对于较大跨度,则宜采用两铰刚架。两铰刚架也是超静定的,所以地基不均匀沉降对结构内力的影响也必须考虑。

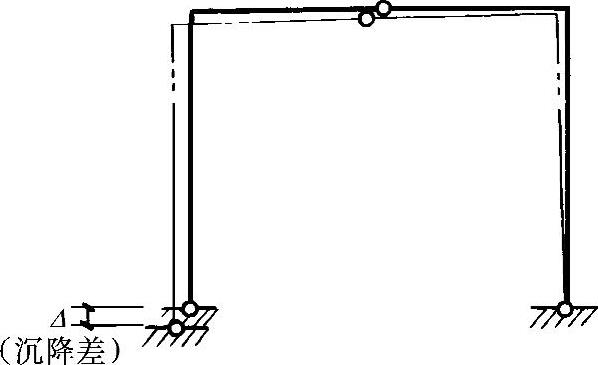

图5-4 三铰刚架的支座沉降

在实际工程中,大多采用三铰和两铰刚架以及由它们组成的多跨结构,如图5-5所示。无铰刚架很少采用。

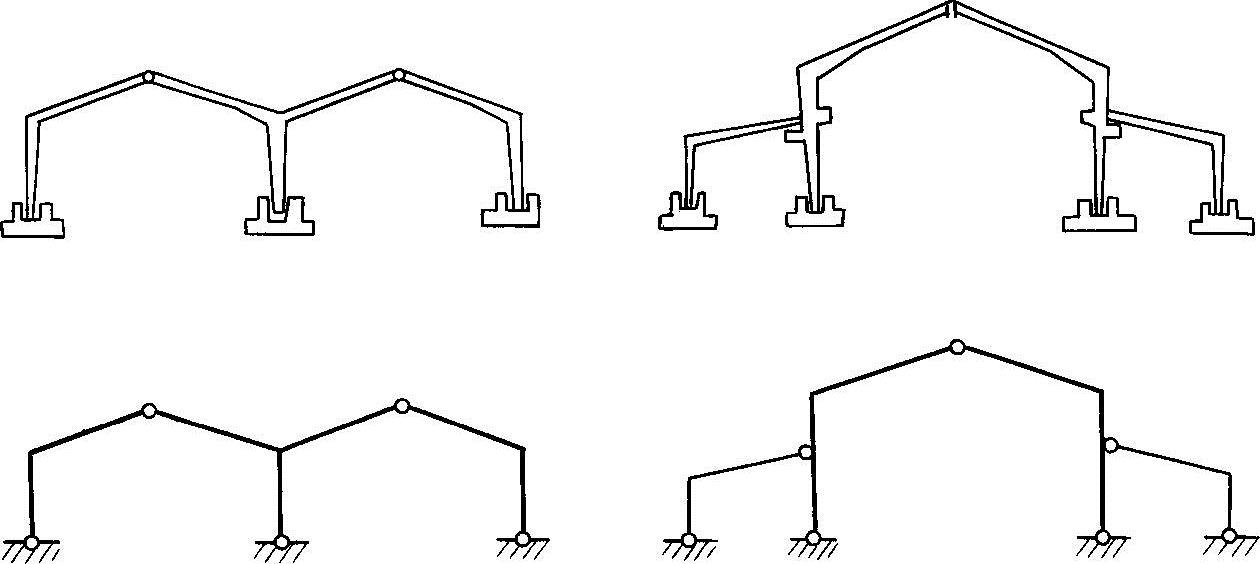

图5-5 多跨刚架的形式
