1.国内实例

【例4-1】 北京崇文门菜市场，如图4-15所示。中间为32m×36m营业大厅，屋顶采用两铰拱结构，上铺加气混凝土板。大厅周围为小营业厅、仓库及其他用房，采用框架结构。拱的水平推力和垂直压力由两侧的框架承受。拱为装配整体式钢筋混凝土结构。

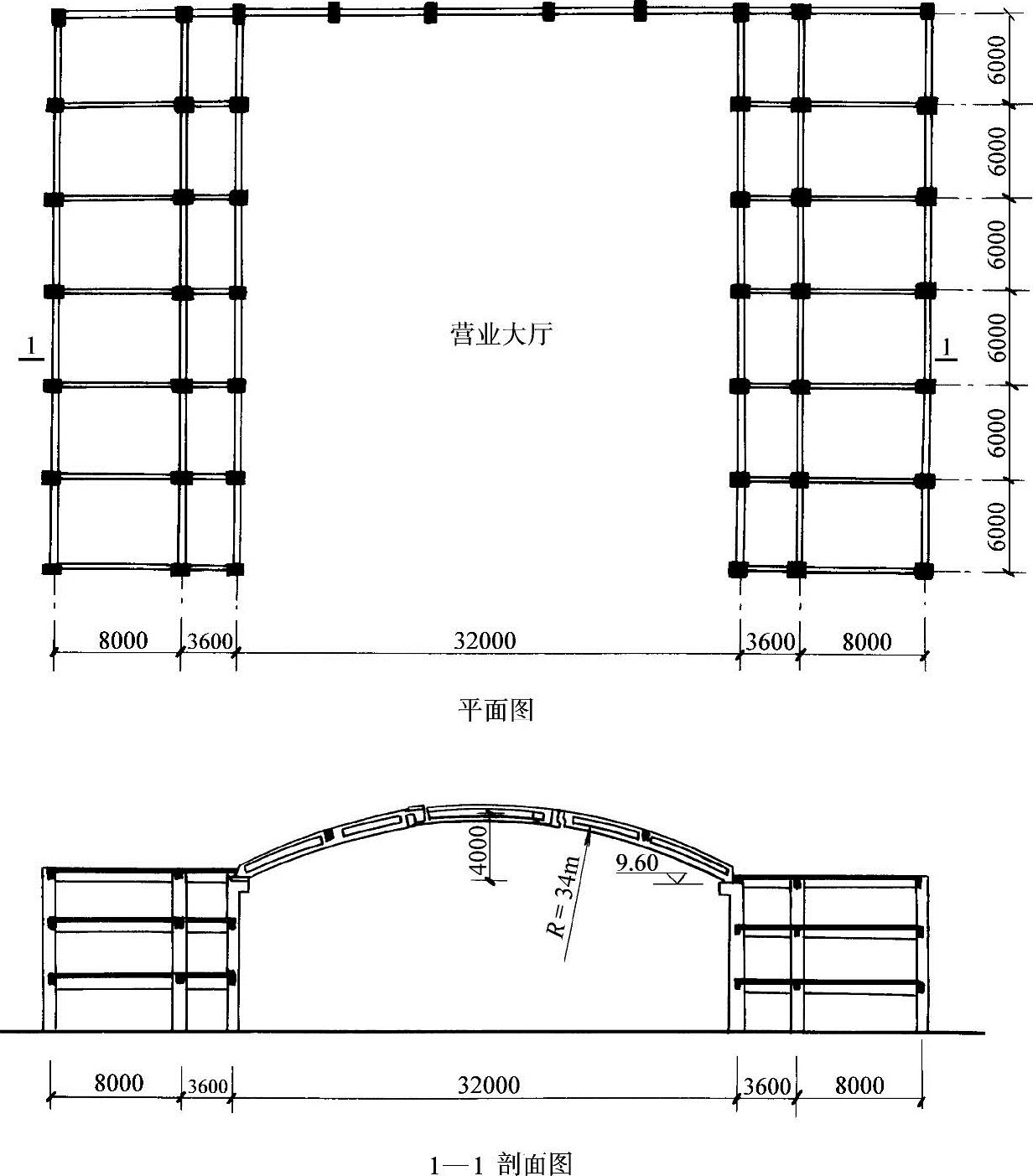

图4-15 【例4-1】北京崇文门菜市场

为了施工方便，拱轴采用圆弧形，圆弧半径34m，矢高4m。f/l=1/8，高跨比较小，这是建筑外形要求决定的。矢高小，拱的推力大，框架的内力也相应增大，因此材料用量增加。若矢高改为f=l/5=6.4m，相应的拱轴半径为23.2m，圆弧形状如图4-16中b线所示，则拱的推力可减少60%左右，但建筑外形不太好，同时屋面根部坡度大，对油毡防水不利。经分析比较，最后决定矢高为4m。

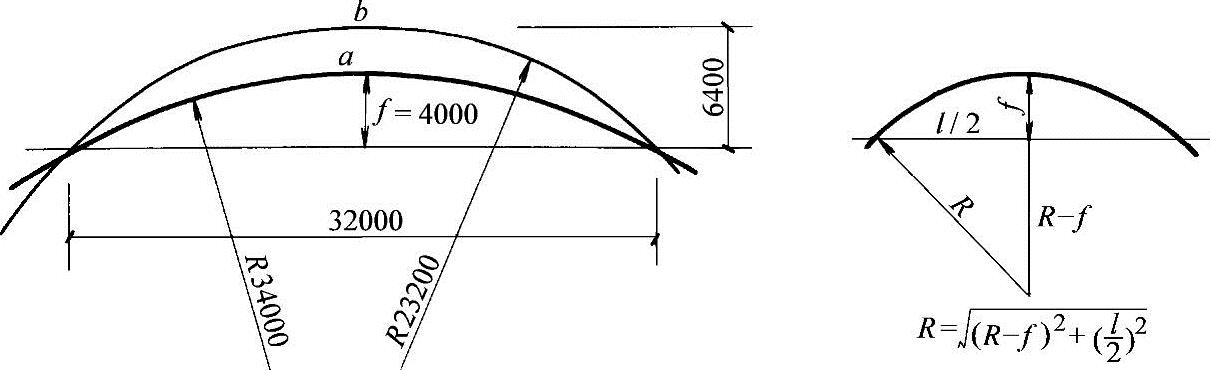

图4-16 拱的轴线形状选择

【例4-2】 湖南湘澄盐矿2.5万t散装盐库

在结构选型中比较了两种方案。方案Ⅰ为钢筋混凝土排架结构，方案Ⅱ为拱结构，如图4-17所示。

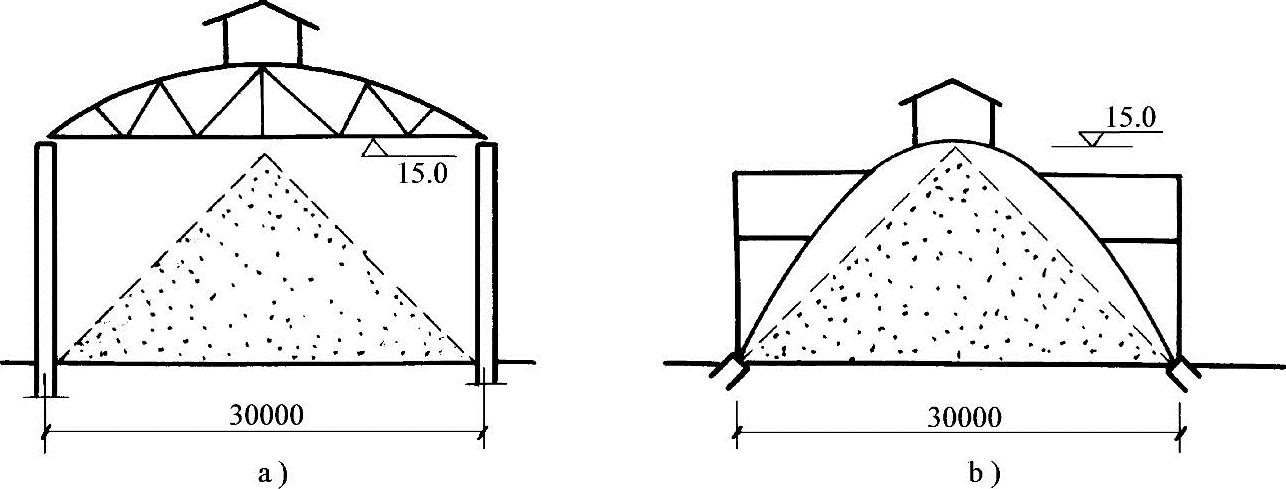

图4-17 【例4-2】两种结构方案

a）排架结构方案 b）拱结构方案

方案Ⅰ的缺点是3/5的建筑空间不能充分利用，而且盐通过皮带运输机从屋顶天窗卸入仓库时，经常冲击磨损屋架和支撑，对钢支撑和屋架有不利影响，因而没有采用。

方案Ⅱ采用落地拱，由于选择了合适的矢高和外形，建筑空间得到了比较充分地利用。这一方案把建筑使用与结构形式较好地结合起来，收到了良好的效果。工程概况见图4-18。

拱的类型经过比较，决定采用两铰落地拉杆拱。因为：三铰拱虽然受力明确，但是盐入库时，顶部铰结点的钢件经常受磨损，难于妥善保护；无铰拱对地基变形和温度变化敏感；所以采用两铰落地拉杆拱。为了免于锈蚀，拱脚的铰结点不用钢件，而采用半圆柱形拱脚埋入半圆柱形杯口内，两圆弧面之间用沥青麻丝嵌塞，两侧浇灌细石混凝土，见拱脚结点大样。

拱身采用装配整体式钢筋混凝土结构，工字形截面，高90cm，宽40cm。每榀拱架划分为两个对称的构件，铰接点在拱顶，采用二次浇灌混凝土。

屋面采用预应力槽瓦和预制钢筋混凝土檩条。为了适应双向弯曲，檩条采用方孔空心截面。拱架的横向刚度较大，纵向刚度较差，因此纵向设置支撑。

基础拉杆采用4根圆钢（232+228），并进行防锈处理。

2.国外实例(www.daowen.com)

【例4-3】 法国巴黎国家工业与技术展览中心大厅，平面为三角形，边长218m，高43.6m。屋顶采用双层波形薄壁拱壳，见图4-19。拱壳壁厚6cm，两层之间距离为1.8m，拱脚附近因压力较大拱壁加厚。拱身为钢筋混凝土装配整体式薄壁结构，为落地拱。传至三个拱脚的推力H由呈三角形布置的预应力拉杆承受，拉杆设置在地下，见图4-19d、e。

大厅屋顶每平方米面积的混凝土折算厚度仅18cm，而跨度为206m，厚度与跨度之比竟小于1/1100。假定鸡蛋壳的厚度为0.4mm，直径（跨度）为4cm，蛋壳的厚度与跨度之比为1/100。由此可见，大厅的材料用量是非常省的，设计是成功的，它的跨度之大也是当今世界少有的。

【例4-4】 意大利都灵展览大厅，跨度95m，屋顶采用钢筋混凝土波形拱，拱身由每段长4.5m的预制钢丝网水泥拱段组成，波宽2.5m，波高1.45m，每段都有一个横隔，预制拱段先安装在临时支架上，然后局部现浇钢筋混凝土连成整体，见图4-20。

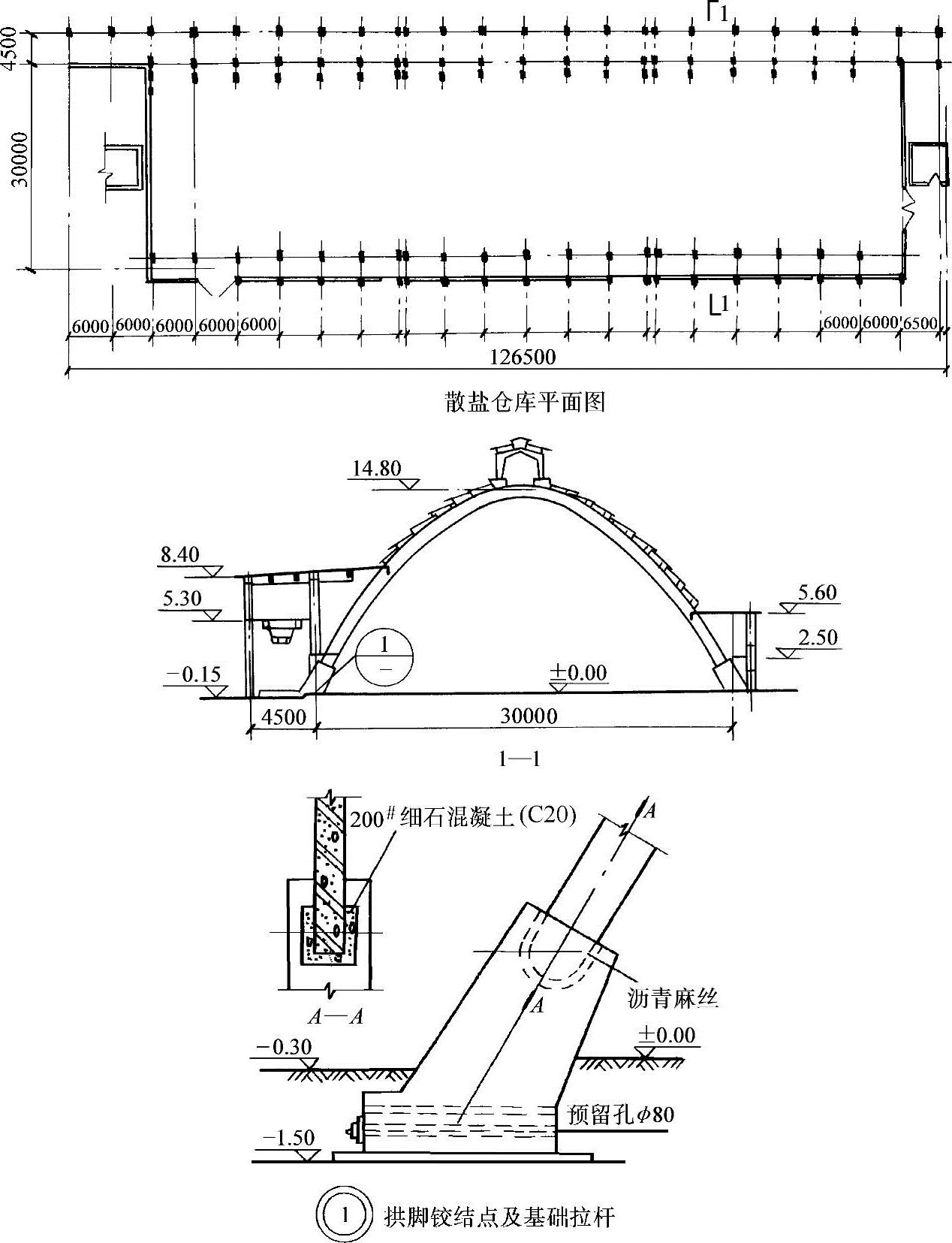

图4-18 湖`南湘澄盐矿库

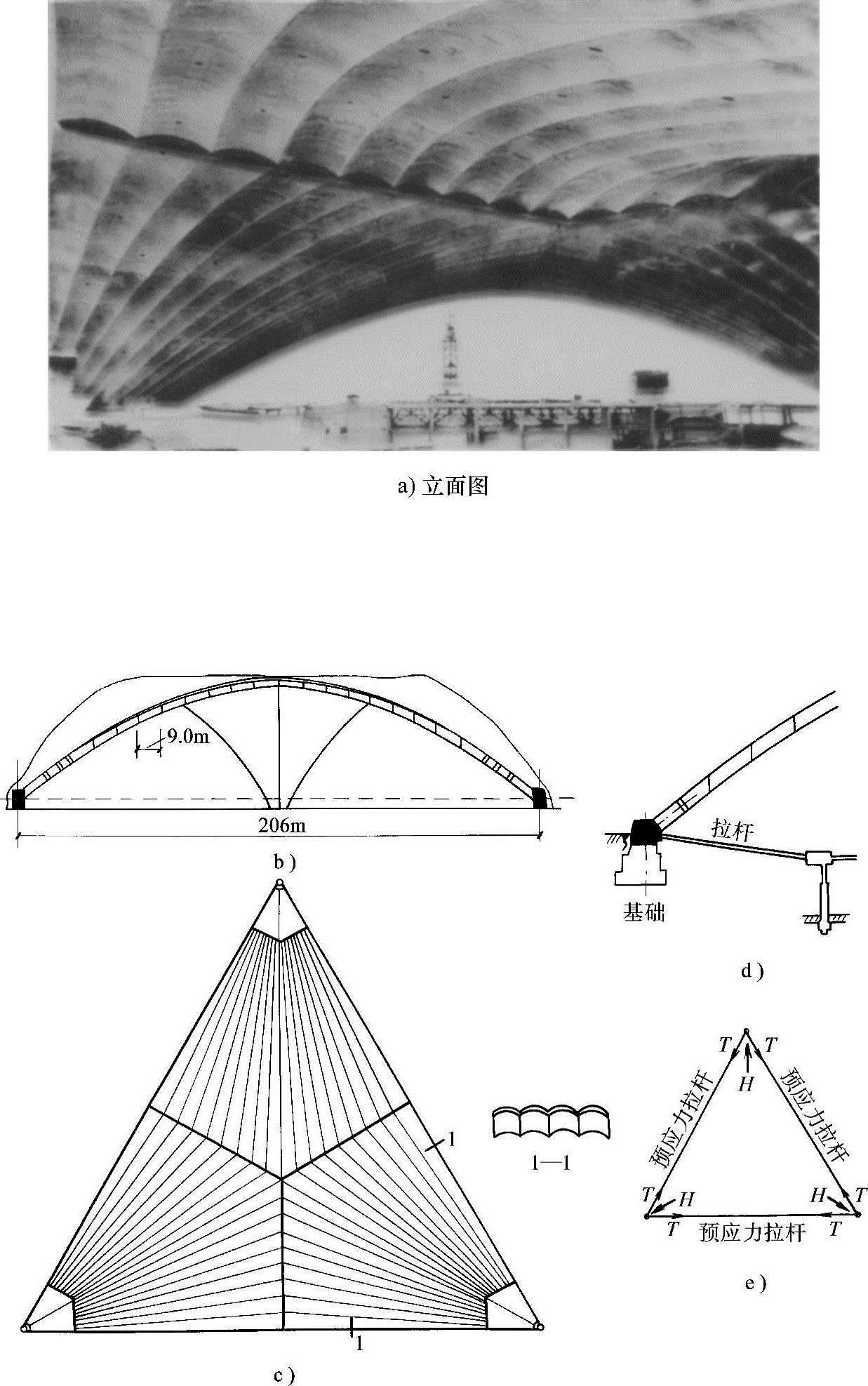

图4-19 【例4-3】巴黎国家工业与技术展览中心

a）立面图 b）结构断面图 c）平面图 d）拱脚拉杆构造 e）拉杆布置

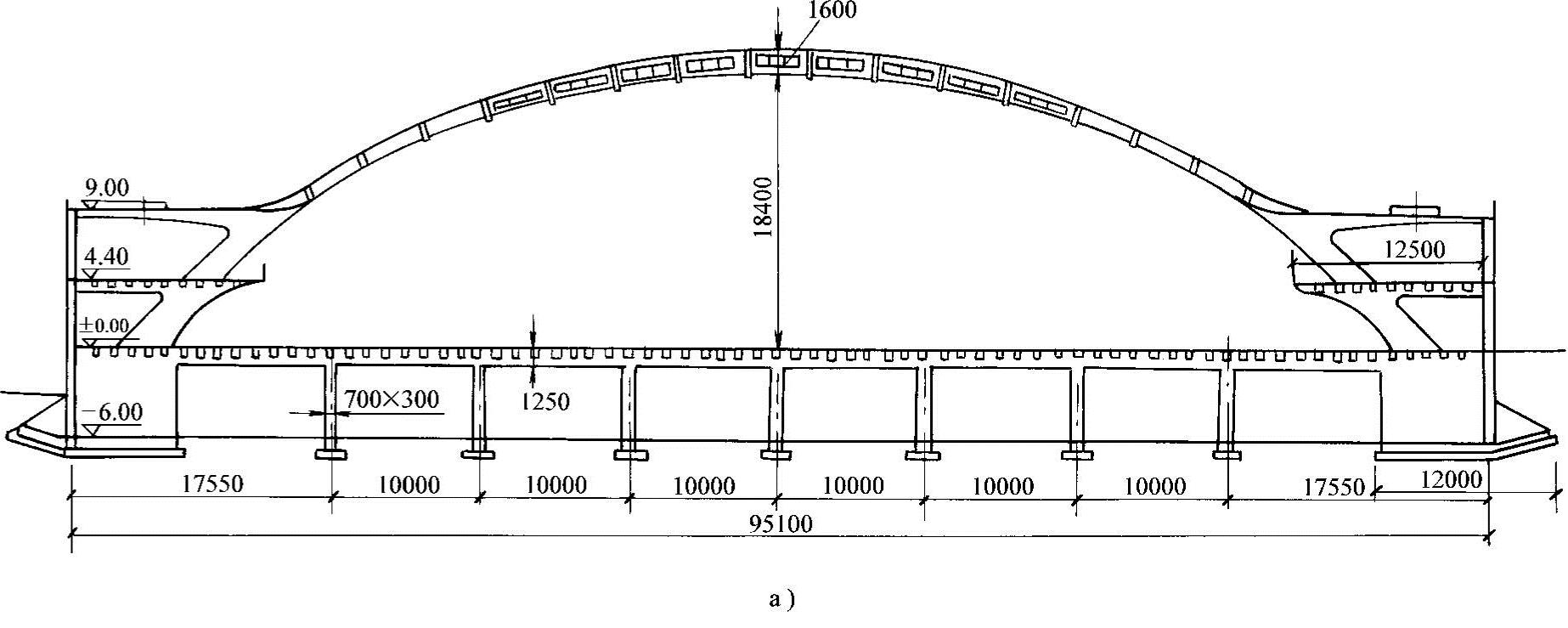

图4-20 【例4-4】意大利都灵展览大厅

a)剖面图

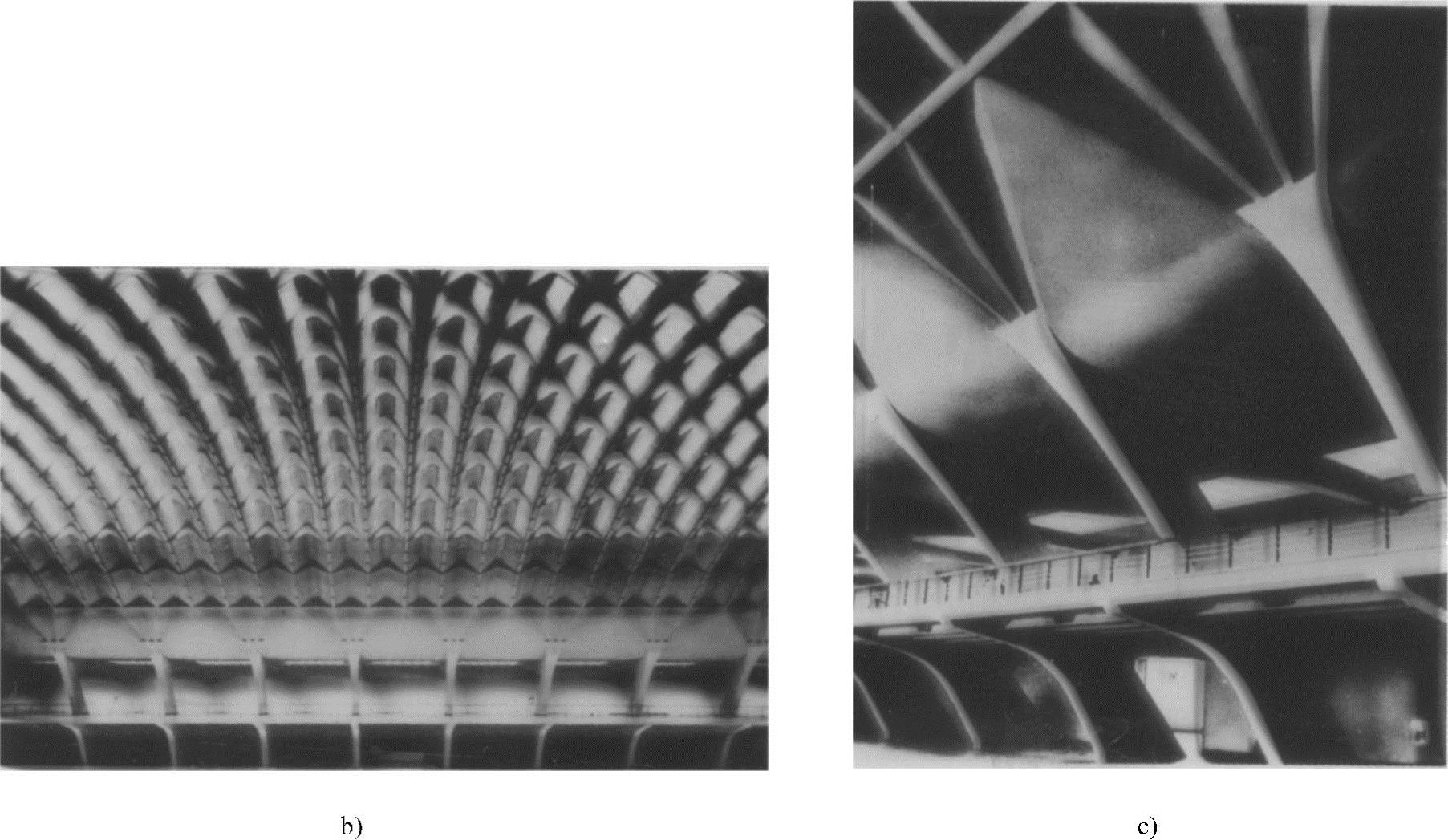

图4-20 【例4-4】意大利都灵展览大厅（续一）

b)室内透视c）室内局部

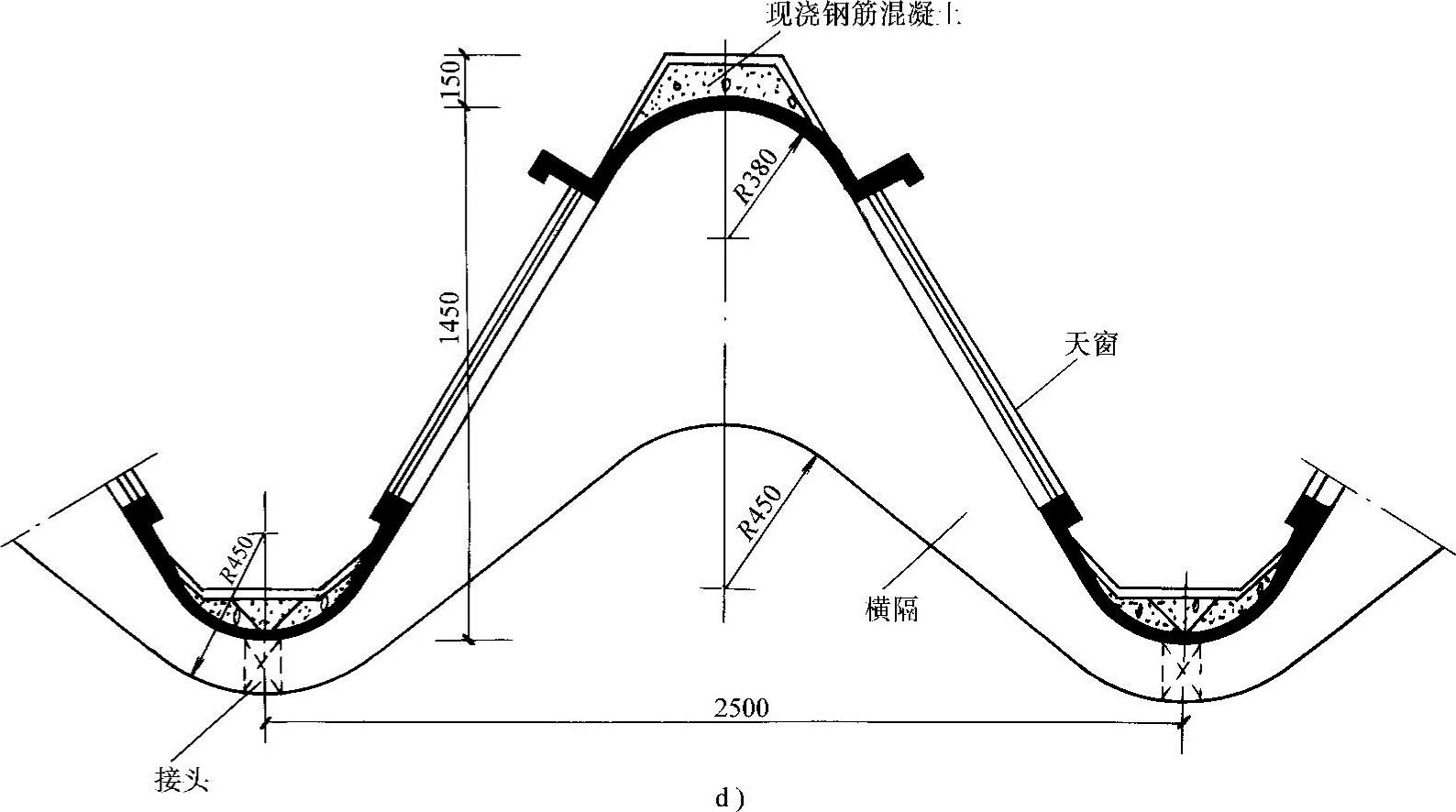

图4-20 【例4-4]意大利都灵展览大厅（续二）

d)屋顶局部构造
