楼盖结构布置原则及常用尺寸

时间:2023-09-18 理论教育 版权反馈
【摘要】:梁板布置应力求受力明确,传力路线简捷。单向板的跨度以3m以下为宜,常用跨度为2.5m左右。板厚和梁的截面尺寸尽量统一,以利于施工。常见的几种楼盖布置方案如图3-2所示。

楼盖结构布置原则及常用尺寸

1.首先确定柱网和承重墙的布置

柱网和承重墙的布置主要取决于建筑的使用要求。对于使用要求不仅要考虑近期的情况,还要考虑发展和变化的可能性。

2.梁板布置

梁板布置主要根据柱网和承重墙的间距,以及隔墙、机器设备和洞口等的位置而定。柱或墙的间距往往决定了主梁和次梁的跨度。板上一般不宜作用较大的集中荷载,隔墙和重大设备最好布置在梁上。梁应尽量避免支承在门窗洞口上。梁板布置应力求受力明确,传力路线简捷。

3.力求节省材料和造价

楼盖中板的混凝土用量占整个楼盖的50%~70%。在一般情况下,板的厚度宜取薄些。单向板的跨度以3m以下为宜,常用跨度为2.5m左右。方形双向板的区格不宜大于5m×5m;矩形双向板区格的短边不宜大于4m。次梁的跨度以4~6m为宜,主梁跨度以5~8m为宜。

4.梁板布置应力求规律性(www.daowen.com)

在一般情况下,梁板布置愈整齐愈能满足经济和美观的要求。柱网通常布置成方形或矩形,梁板尽量布置成等跨,梁系在结构平面中以贯通为宜。板厚和梁的截面尺寸尽量统一,以利于施工。

常见的几种楼盖布置方案如图3-2所示。

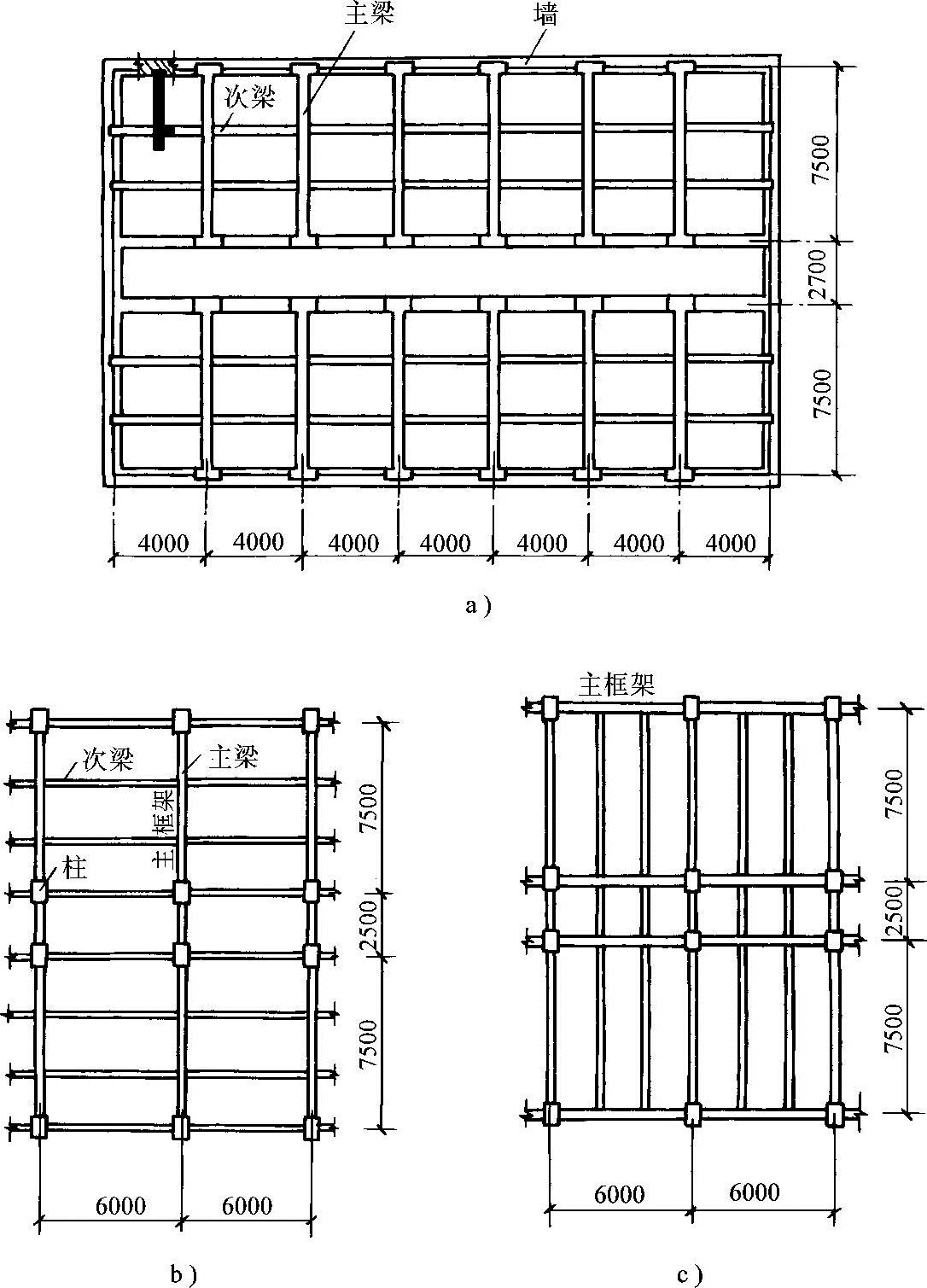

图3-2 楼盖布置方案

a)双向板肋梁楼盖(混合结构) b)单向板肋梁楼盖(横向框架方案) c)单向板肋梁楼盖(纵向框架方案)
