4.4.1 一般要求

4.4.1.1 室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

4.4.1.2 室内环境温度不低于4℃，且不高于70℃的场所，应采用湿式室内消火栓系统。

4.4.1.3 室内应采用高压或临时高压消防给水系统，且不应与生产生活给水系统合用；但自动喷水灭火系统局部应用系统和仅设有消防软管卷盘或轻便水龙的室内消防给水系统，可与生产生活给水系统合用。

4.4.1.4 设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。

4.4.1.5 室内消火栓的配置应符合下列要求：

1 应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内；

2 应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于Φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m；

3 宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

4.4.1.6 建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为1.1m；其出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成90°角或向下。

4.4.1.7 设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合下列规定：

1 多层和高层建筑应在其屋顶设置，严寒、寒冷等冬季结冰地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置；

2 单层建筑宜设置在水力最不利处，且应靠近出入口。

4.4.1.8 室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统。

4.4.1.9 建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置干式消防竖管。

4.4.1.10 建筑高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管，并应符合下列规定：

1 干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口；

2 干式消防竖管应设置消防车供水接口；

3 消防车供水接口应设置在首层便于消防车接近和安全的地点；

4 竖管顶端应设置自动排气阀。

4.4.1.11 干式消火栓系统的充水时间不应大于5min，并应符合下列规定：

1 在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置；当采用电动阀时，开启时间不应超过30s；

2 当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮（有时干式系统也采用电磁阀和电动阀，电磁阀的启动及时，应采用弹簧非浸泡在水中型式，失电开启型，且应有紧急断电启动按钮）；

3 在系统管道的最高处应设置快速排气阀。

4.4.1.12 建筑室内消火栓的设置位置应满足火灾扑救要求，并应符合下列规定：

1 室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置；

2 住宅的室内消火栓宜设置在楼梯间及其休息平台；

3 汽车库内消火栓的设置不应影响汽车的通行和车位的设置，并应确保消火栓的开启；

4 同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同；

5 冷库的室内消火栓应设置在常温穿堂或楼梯间内。

4.4.1.13 住宅户内宜在生活给水管道上预留一个接DN15消防软管或轻便水龙的接口。

4.4.1.14 跃层住宅和商业网点的室内消火栓应至少满足一股充实水柱到达室内任何部位，并宜设置在户门附近。

4.4.1.15 屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。

4.4.1.16 城市交通隧道室内消火栓系统的设置应符合下列规定：

1 隧道内宜设置独立的消防给水系统；

2 管道内的消防供水压力应保证用水量达到最大时，最低压力不应小于0.30MPa，但当消火栓栓口处的出水压力超过0.70MPa时，应设置减压设施；

3 在隧道出入口处应设置消防水泵接合器和室外消火栓；

4 消火栓的间距不应大于50m，双向同行车道或单行通行但大于3车道时，应双面间隔设置；(www.daowen.com)

5 隧道内允许通行危险化学品的机动车，且隧道长度超过3000m时，应配置水雾或泡沫消防水枪。

4.4.2 室内消火栓配置计算

4.4.2.1 设计流量。

1 建筑物室内消火栓设计流量，应根据建筑物的用途功能、体积、高度、耐火等级、火灾危险性等因素综合确定。

2 建筑物室内消火栓设计流量不应小于下表的规定。

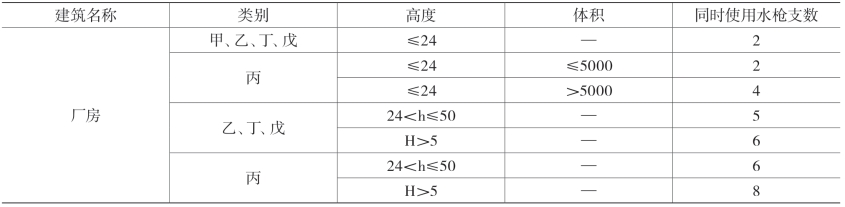

厂房室内消火栓设计流量

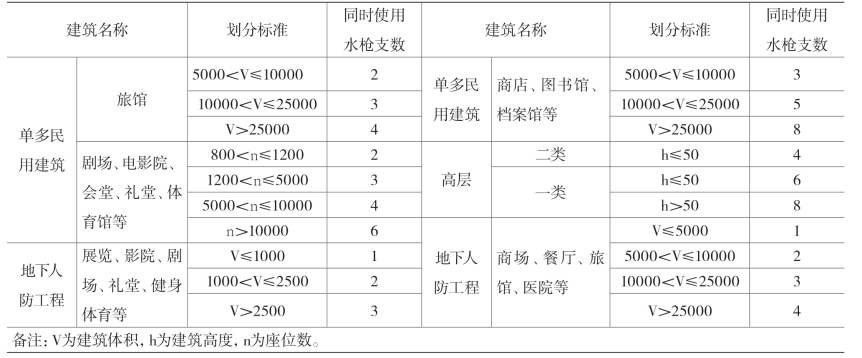

民用建筑室内消火栓设计流量

注：1.丁、戊类高层厂房（仓库）室内消火栓的设计流量可按本表减少 ，同时使用消防水枪数量可按本表减少2支。
2.消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管，其消火栓设计流量可不计入室内消防给水设计流量。
3.一座多层建筑有多种使用功能时，室内消火栓设计流量应分别按不同功能计算，且应取最大值。
4.消火栓设计流量按照同时使用水枪数乘以5L/s来确定。每根竖管最小流量按照同时使用消防水枪数确定，当水枪数≤3时，竖管流量为10L/s；当水枪数＞4时，竖管流量均为15L/s。

3 宿舍、公寓等非住宅类居住建筑的室内消火栓设计流量，当为多层建筑时，应按宿舍、公寓确定，当为高层建筑时，应按公共建筑确定。

4.4.2.2 室内消火栓的保护半径可按下式计算：

式中：P0——消火栓保护半径（m）

k——消防水带弯曲折减系数，宜根据消防水带转弯数量取0.8~0.9；

L1——消防水带长度（m）

L2——水枪充实水柱长度在平面上的投影长度。按水枪倾角为45°时计算，取0.71S；

S——水枪充实水柱长度（m）

例题8-2：某民用办公建筑，疏散走道设消火栓，配备标准水带，充实水柱长度为10m，计算消火栓保护半径（水带转弯系数取0.9）。

解答：水带为标准水带，长度为25m，充实水柱投影长度为7.1m，25×0.9+7.1=29.6m

4.4.2.3 室内消火栓宜按直线距离计算其布置间距，并应符合下列规定：

1 消火栓按2支消防水枪的2股充实水柱布置的建筑物，消火栓的布置间距不应大于30.0m；

2 消火栓按1支消防水枪的1股充实水柱布置的建筑物，消火栓的布置间距不应大于50.0m。

4.4.2.4 消防软管卷盘和轻便水龙的用水量可不计入消防用水总量。

4.4.2.5 室内消火栓栓口压力和消防水枪充实水柱，应符合下列规定：

1 消火栓栓口动压不应大于0.50MPa，当大于0.70MPa时必须设置减压装置；

2 高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，消火栓栓口动压不应小于0.35MPa，且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小于0.25MPa，且消防水枪充实水柱应按10m计算。

例题8-3：某二类高层办公建筑，疏散走道设消火栓，配备25m标准水带，疏散走道长度为110米，计算消火栓保护半径（水带转弯系数取0.9）。

解答：由于本建筑为高层建筑，充实水柱需达到13m，水带为标准水带，长度为25m，消火栓保护半径：25×0.9+9.23=31.73m。

4.4.2.6 消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。

4.4.2.7 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m3的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及GB 50974—2014中表3.5.2规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。

例题8-4：某高级旅馆，共25层，高88m，每层建筑面积为1500m2。每层设一长150m，宽度为2.4m的内走道连接各个房间，设两部防烟楼梯间与一部室外楼梯作为疏散出口，每个房间门距离最近安全出口不超过30m。室内消火栓配置公称直径65有内衬里的消防水带。求消火栓仅能保护疏散走道时，共需多少个消火栓，布置间距为多少（弯曲系数取0.9）？并指出消火栓如何配备最经济合理。

答案：

（1）消防水带长25m，充实水柱13m，0.9×25+13×0.71=31.73m

（2）第一个消火栓要在走道端点布置; 经计算：两支水枪达到走道任何部位，以及消火栓布置间距不能超过30m的要求。

（3）考虑走道宽度为2.4m，消火栓保护直角边长度为31.64m。依据两支水枪两股充实水柱消火栓布置间距不大于30m，从疏散走道一端设置第一个，每隔30m设一个，为了达到两支水枪两支充实水柱到达任何点，疏散走道两端必须设置，即疏散走道尽端到达最近两个消火栓的距离不得大于30m，因此共需6个消火栓。
