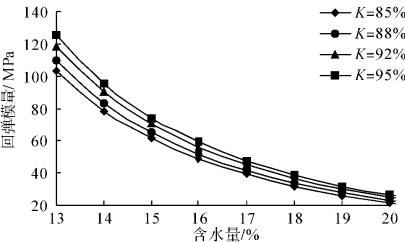

图3-15为4种压实度下回弹模量随含水量的变化曲线。从图上可以看出，在一定压实度下，回弹模量随含水量的增加而减小，这主要是因为在同一压实度下，相同体积中含有相同体积的土颗粒，孔隙比也相同，含水量决定了孔隙中水的多少，含水量越大，孔隙中水越多，水起到很好的润滑作用，导致变形的阻力越小，从而回弹模量值越小。在低含水量时，回弹模量对含水量的变化很敏感，含水量增大1%就会引起回弹模量减小30～40MPa;随着含水量的增大，回弹模量随含水量减小的速率逐渐减慢。

图3-15　常压实度下回弹模量随含水量的变化曲线

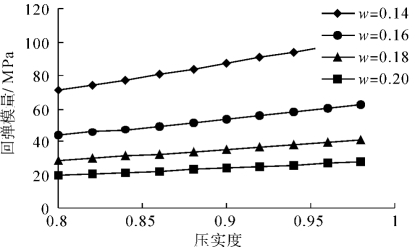

图3-16为常含水量下回弹模量随压实度的变化曲线。从图上可以看出，在这几种含水量下，回弹模量均随着压实度的增大而增大。这是因为压实度越大，土体越密实，土体的孔隙比越小，单位体积中的土颗粒越多，因此土体抵抗变形的能力越强，回弹模量值越大。不过，压实度的变化对回弹模量的影响不大。尤其在高含水量下，如含水量为20%时，即使将压实度从80%提高到98%，回弹模量仅增加了8.3MPa。压实度对回弹模量的影响随着含水量的减小逐渐增大。

图3-16　常含水量下回弹模量随压实度的变化(www.daowen.com)

从图3-15和图3-16可以看出，含水量对回弹模量的影响比压实度的影响要大。在低含水量下，回弹模量值较大，增大压实度对提高回弹模量较为有效;但对于含水量位于最优含水量湿侧的路基土，通过增大压实度来提高回弹模量不仅浪费劳力，还不一定能达到满意的效果。因此相对来说，控制含水量是一种更为有效的手段。

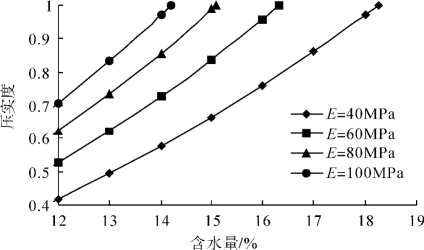

图3-17　等值回弹模量曲线

图3-17为根据式(3-16)得到的压实度-含水量坐标系下的等值回弹模量曲线。从图上可以看出，在任一条等值回弹模量曲线上，压实度均随着含水量的增加而增加。等值回弹模量曲线E值越大，含水量的范围越小，要求的压实度越大。
