集装箱船的三种配积载图,最核心的最小单元就是集装箱船的箱位号。

为准确地表示每一集装箱在船上的装箱位置,以便于计算机管理和有关人员正确辨认,集装箱船上每一装箱位置均应按国际统一的代码编号方法表示。目前集装箱船箱位代码编号是采用ISO 9711—1∶1990标准。它是以集装箱在船上呈纵向布置为前提,每一箱位坐标以六位数字表示。其中最前两位表示行号(或称为“排号”),中间两位表示列号,最后两位表示层号。行号、列号和层号的每组代码不足10者在前一位置零。

1.行号(Bay No.)

作为集装箱箱位的纵向坐标,自船首向船尾,装20ft箱位上依次以01、03、05、07……奇数表示。当纵向两个连续20ft箱位上被用于装载40ft集装箱时,则该40ft集装箱的行号以介于所占的两个20ft箱位奇数行号之间的一个偶数表示。例如,在船舶的03行上装载某一20ft集装箱时,则该箱的行号即为03;若在03和05两个行上装载某一40ft集装箱时,则该箱的行号就以介于03和05之间的04这一偶数作为其行号,集装箱船舶的行排列法如图11-16所示。

图6-10 集装箱船舶的行排列法

2.列号(Row No.)

作为集装箱箱位的横向坐标,以船舶纵中剖面为基准,自船舯向右舷以01、03、05、07……奇数表示,向左舷以02、04、贴、08……偶数表示。若船舶纵中剖面上存在一列,则该列列号取为00。如图6-11则是位于集装箱船的左舷,而图6-12则是位于集装箱船的右舷。

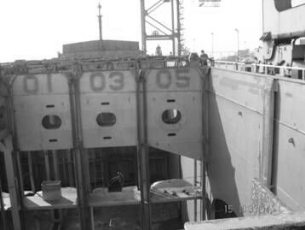

图6-11 集装箱船舶左舷(www.daowen.com)

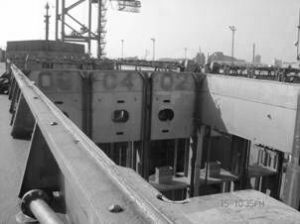

图6-12 集装箱船舶右舷

3.层号(Tier No.)

作为集装箱箱位的垂向坐标。舱内以全船最低层作为起始层,自下而上以02、04、06、08 ……偶数表示。舱面也以全船舱面最低层作为起始层,自下而上以82、84、86、88……偶数表示。舱内和舱面非全船最低层的层号大致上以距船舶基线高度相同,层号相同为原则确定。层的排列如图6-10所示。

4.简易图

如何将行、列、层更好地在平面上表示出来,我们可以用简易Bay图来表示。在图6-13中,我们以Bay确定,可以很快地确定其列和层,这也是我们配积载图的基础。

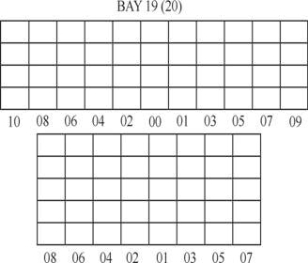

图6-13 简易Bay图

显然,全船每一装箱位置,都对应于唯一的以六位数字表示的箱位坐标;反之,一定范围内的某一箱位坐标,必定对应于船上一个特定而唯一的装箱位置。例如,某一集装箱的箱位号为“080382”,则由此即能判断:该箱必定为40ft箱,纵向位于自船首起的第4和第5(行号07和09)两个20ft箱位上,横向位于自船纵中剖面起向右舷的第2列上,垂向位于舱面的最下层。
