充电器（见图1-74）主要由塑料外壳、输出插头、输入插头及指示灯组成。在给蓄电池进行充电时，应先插上充电器的输出插头，再插上输入插头进行充电。

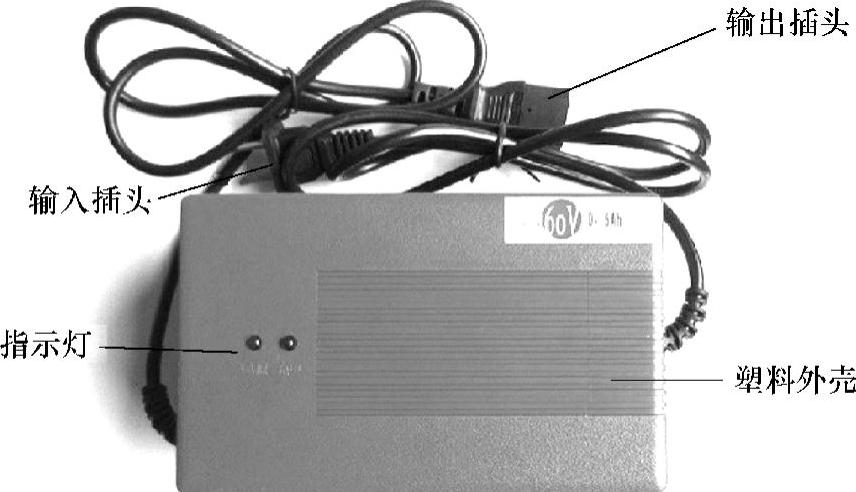

图1-74 充电器外形结构

充电器指示灯红灯亮时表示正在充电，绿灯亮时表示进入浮充或充电完成。带风扇的充电器，红灯亮时风扇工作，绿灯亮时风扇不工作。

充电器型号很多，有不同类型和不同档次。图1-75所示为某充电器内部结构，主要由微电脑芯片、交流整流桥、NTC抗浪涌保护器、风扇、高压大容量电容、输出滤波电容、输出滤波电感等组成。这种充电器不仅能对电动车蓄电池进行充电，而且还能对蓄电池起保护和修复的功能，是目前比较高档的充电器。

(www.daowen.com)

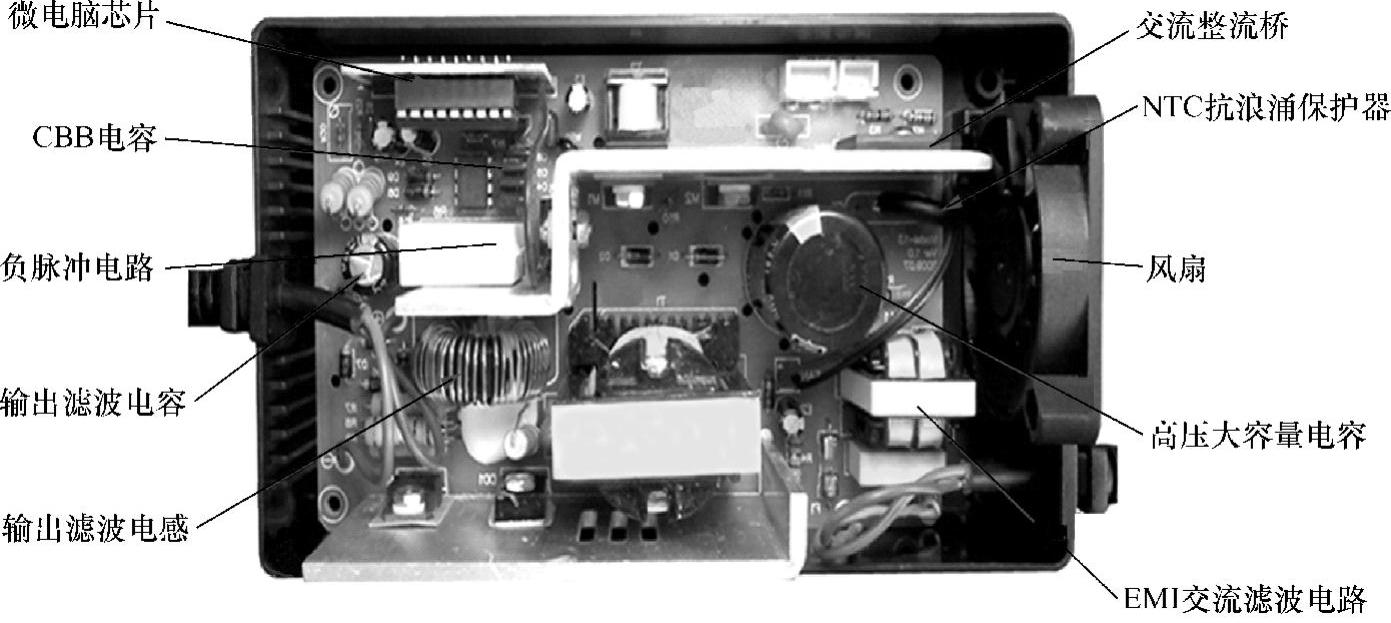

图1-75 某充电器内部结构

目前市面上主流产品一般为开关电源充电器，其内部主要由开关变压器、晶体管、控制集成电路等构成。采用开关电源技术的充电器，其适用范围比较广，既适用于铅酸蓄电池充电，又适用于锂蓄电池充电。且具有输入电压范围宽（交流100～240V）、输出过电压保护、智能防反接、可长时间短路、采用智能三段式充电等特点。

使用开关电源作为充电器的好处是能有效地根据负载的大小控制输出，保护负载并节约能源。其工作原理如图1-76所示，主要分整流滤波、高压开关、电压变换、恒流、恒压及充电控制几部分。充电器将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，通过开关管的接通和关断，使300V直流电压变成受控制的交流电压，交流电压通过开关变压器耦合后在其二次侧产生低压交流电，低压交流电再通过二极管整流后输出直流充电电压。开关管受3842电源模块的控制，光耦合器4N35将二次侧的电压波动信号反馈给3842模块，从而达到稳定输出电压的目的。

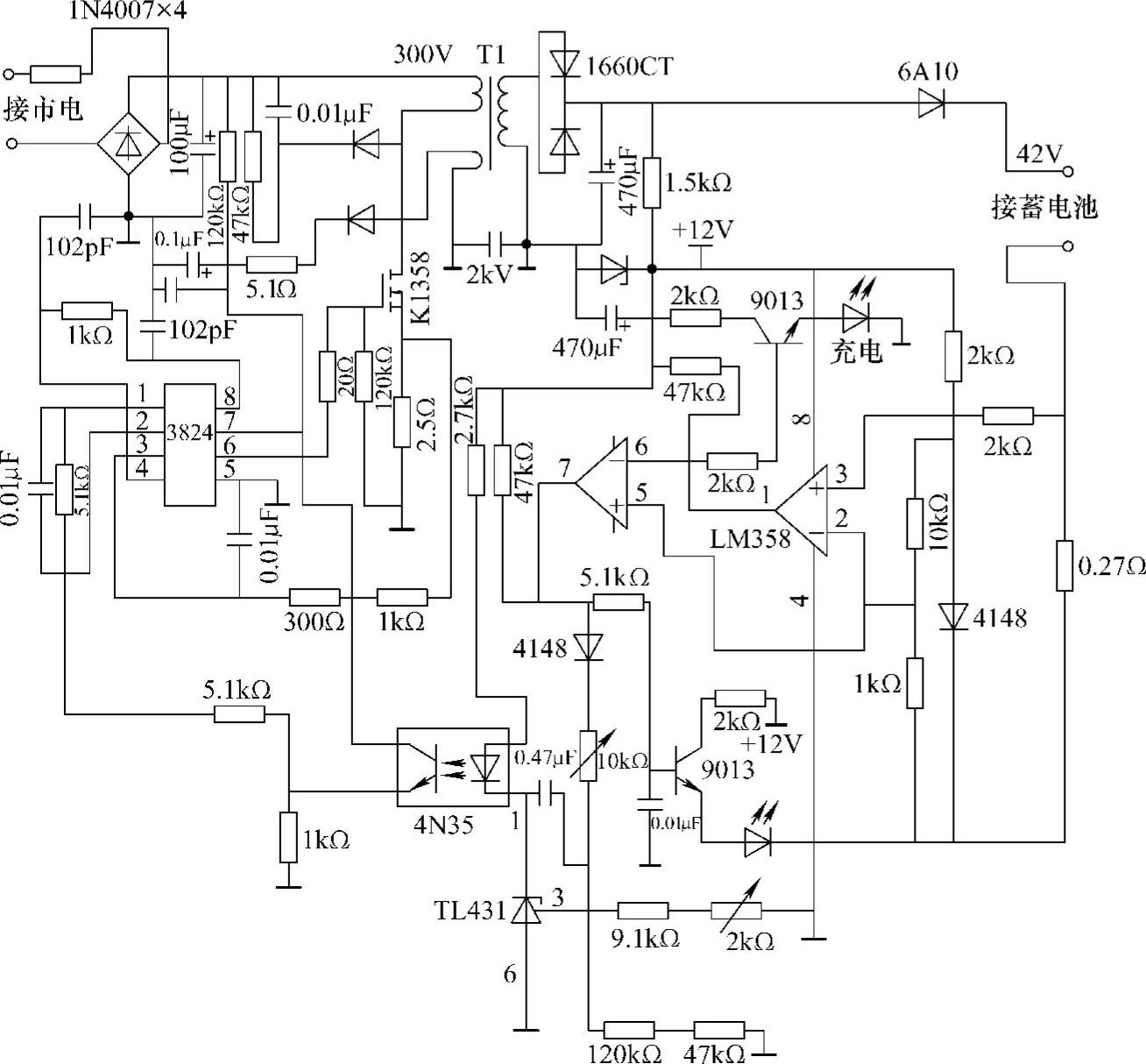

图1-76 某开关电源充电器工作原理图
