基坑降水时，常沿基坑周边布置较多的抽水井，形成干扰群。如果井出水量固定，则干扰井的水位降深大于非干扰井的水位降深，从而有效地达到排水疏干的目的。

浅基坑多在潜水层中开挖，土方施工时间较短，因此，降水不考虑时间过程，只求尽快地把地下水位降下去以求疏干含水层，达到形成稳定降落漏斗的目的。在这种情况下，常采用计算简单的稳定流公式计算即可满足要求。

计算公式应符合场地的水文地质条件，要求降低地下水位的深度和范围以及降水井的结构与类型（完整井与非完整井）可在有关手册中查得。

以下介绍计算实例。

【例】 某处拟建大楼设地下室，基础面积46m×36m，埋深5.70m。基础埋在K=7.20m/d的细砂含水层中，施工前必须进行基坑降水，基坑降水水文地质剖面示意图如图9-13所示。试进行基坑降水设计计算。

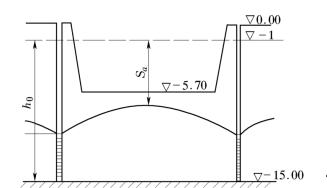

图9-13　基坑降水水文地质剖面示意图

【解】 基坑含水层K值（7.2m/d）较大，宜选深井井点降水。为放坡降水井点布置线自基础向外各推3m，故基坑降水计算尺寸为52m×42m。

设计计算步骤：

（1）大井法基坑出水量Q大井估算。式（5-29）的裘布依公式适用于本例计算，可将其改写为大井公式如下

式中　h0——含水层厚度，m；h0=15-1.70=13.30m；

　　　Sa——基坑中心点A地下水位降深，m；

　　　R——影响半径，m；据式（8-46）

　　　R0——大井引用半径（m）；据式（4-48）和表（4-2）

把各已知项代入式（9-7），得

（2）降水井数n计算和井点布置。选QX—10型潜水泵为抽水设备，泵额定流量Q泵=10m3/h，n计算式为(www.daowen.com)

n取整数，另加井1口，故设计降水井数n=10。均匀布在基坑周边线上（图9-14）。

设计井半径rw=0.15m

基坑降水设计数据汇入表9-2。

（3）基坑降水设计验算。式（4-40）适于本例验算基坑某点地下水位降深Si，该式为

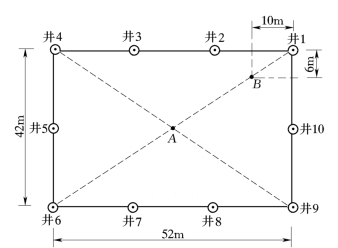

图9-14　基坑降水井点和验算点位置图

则有

上两式中　hi——降水后基坑某点含水层厚度，m；

　　　　　Q——井设计流量，m3/d Q=Q泵=240m3/d；

　　　　　ri-1，ri-2，…，ri-n——分别为验算点至井1、井2……井n的距离，m。

基坑各验算点的位置如图9-14所示，验算结果列入表9-2。

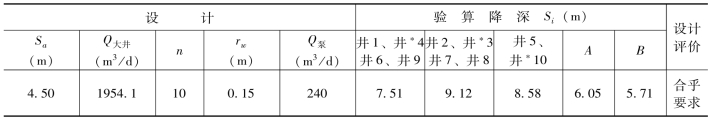

表9-2　基坑降水设计与验算汇总

* 指井壁水位。

验算结果表明，验算的各点均满足设计要求，故设计可靠。

从表9-2可知，矩形排列的等流量抽水井群（基坑）中心点不是降深最小点（即浸润面最高点），故仅验算中心点A是不够的。本例验算点中B点是降深最小点，它位于矩形角点附近（图9-14）。
