【例】 某厂房基坑底宽8m，长12m，基坑深4.5m，挖土边坡1∶0.5。经工程勘察，天然地面以下1m为粉粘土，其下有厚度为9m的细砂层，其渗透系数K=5.0m/d，细砂层之下为不透水的粘土层，地下水位标高-1.50m（以下天然地面为±0.00m计）。拟采用轻型井点降低地下水位，试进行轻型井点降水设计。

【解】 本题计算共分五个步骤：

（1）井点系统布置设计计算。井点系统的平面布置和高程布置分别见图9-10和图9-11。

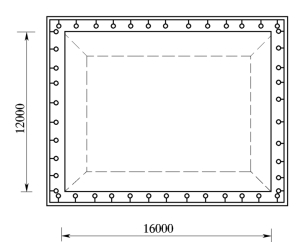

图9-10　井点系统的平面布置

图9-11　井点系统的埋深布置

1）总管长度L计算。为使总管接近地下水位，表土层挖去0.5m，则基坑上口平面尺寸为12m×16m，布置环形井点，总管距基坑边缘1m，则总管长L为

2）基坑中心要求降水深度S计算。要求基坑中心地下水位必须低于坑底至少0.5m，则降深S为

图9-12　大井法基坑出水量计算模式

3）井点管埋设深度HA计算，据式（13-1）可得

设计井管长6m，管径50mm，滤管长1m。井点管外露地面0.2m，埋入土中5.8m（不包括滤管）大于计算值5.2m，故设计符合要求。

（2）大井法基坑出水量Q大井估算。根据水文地质条件、地下水位降深和井的结构，基坑降水计算模式可概化如图9-12所示。在《城市地下水工程与管理手册》中，查得适合本例（潜水层较薄，m较小）计算基坑出水量的大井计算公式，该式如下

大井引用半径R0，用式（4-48）计算求得。据，在表4-3中查得η=1.18，则

影响半径可用式（4-32）计算出

其余计算符号见图9-12。(www.daowen.com)

将已知项代入式（9-6）得

（3）井点管数量及井距计算

1）单根井点管出水量q计算，据式（11-2）得

2）井点管数量n计算，据式（13-3）得

取井管43根。

3）井距D计算，据式（9-4）得

应取井距D=1.40m，实际井管总根数n=46根。

（4）选用抽水设备

抽水设备带动的总管长度为64m。

1）最低真空度hk的计算，据式（9-5）得

选用W5型干式真空泵。

2）水泵流量Q1计算

3）水泵吸程HS计算

据Q1及HS选用2B31型离心泵。
