图9-5所示轻型井点降低地下水全貌图。

1.主要设备

（1）井点管。直径为38～50mm的钢管，长5～8m，整根或分节组成。

（2）滤水管。内径同井点管的钢管一致，长度为1～1.5m。

（3）集水总管。内径为100～127mm的钢管，长为50～80m，分节组成，每节长4m，每一集水总管与40个～60个井点管用软管连结。

（4）抽水设备。主要由真空泵（或射流泵）、离心泵和集水箱组成。

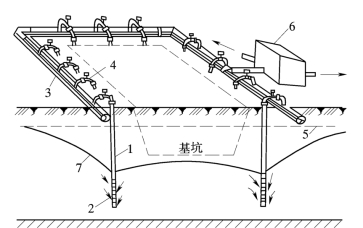

图9-5　轻型井点降低地下水位全貌图

1—井点管；2—滤管；3—总管；4—弯连管；5—水泵房；6—地下水位；7—降低后的地下水位

2.井点布置

井点系统的平面布置由基坑的平面形状、大小、要求降深、地下水流向和地层岩性等因素决定，可布成环形、U形或线形等。当基坑宽度小于两倍抽水影响半径时，可沿基坑外缘布置；当基坑宽度大于两倍抽水影响半径时，可在基坑中间加一排线形井点；当基坑宽度较窄（≤2.5m），要求降深较小（≤4.5m）时，可只在地下水的上游一侧布置一排井点，两端延伸长度一般以不小于坑宽为宜，若要求降深较大或土质不好（如粉细砂等）时，则沿基坑两侧布置井点。井点距基坑外缘约0.5～1.0m布置，过小易发生漏气现象。(www.daowen.com)

井点间距可根据土质情况和要求的降水深度而定，或通过现场试验及地区经验确定，一般为0.8～1.6m，以1.2m者最多。当要求降深不超过5m时用单排井点，当降深要求大于5m时用二级或多级井点（图9-6）。

图9-6　二级轻型井点系统的布置

1—地下水位；2—第二级抽水时地下水位的下降曲线；3—第一级抽水时地下水位下降曲线

井点的埋置深度主要取决于基坑的底面，同时也要考虑地层的岩性特征。在均质地层中，过滤器的上端需低于基坑底1～1.5m；当基坑底面为粘土时，过滤器的上端比粘土层顶板高出约15cm；当基坑底下伏粗粒地层时，则应将过滤器下入粗粒地层。

3.井点管埋设方法

（1）水冲法。利用高压水冲开泥土，井管靠自重下沉。在砂土中压力为400～500kPa；在粘性土中压力为600～700kPa。冲孔直径一般为300mm，冲孔深度宜比滤水管底深0.5m左右。

（2）钻孔法。适用于坚硬土层或井点紧靠建筑物的情况。当土层较软时，可用长螺旋钻成孔。

井点管下沉达设计标高后，在管与孔壁之间用粗砂、砾砂填实作为过滤层，在距地表1m左右的深度内，改用粘土封口捣实，然后用软管分别连在集水总管上。
