1.流线

流线是渗流场中某一瞬时的一条线，线上各水质点在此瞬时的流向均与此线相切。迹线是渗流场中某一时间段内某一水质点的运动轨迹。在稳定流条件下，流线与迹线重合。

2.等水头线

渗流场中水头值相等的各点连成的面为等水头面（可为平面或曲面），它在剖面上可表现为等水头线（可为直线或曲线，见图4-6）。根据流线与等水头线的定义可知：在各向同性含水层中，等水头线与流线必正交，等水头面也就是过水断面。

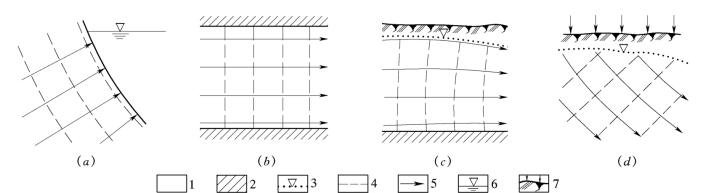

图4-6　等水头线、流线与各类边界的关系

（a）河渠；（b）隔水边界；（c）无入渗补给；（d）有入渗补给
1—含水层；2—隔水层；3—潜水面；4—等水头线；5—流线；6—河渠水面；7—降水入渗

3.流网

渗流场内可以作一系列等水头面和流面。在渗流场的某一典型剖面或切面上，由一系列等水头线与流线组成的网格称为流网。

在均质各向同性介质中，地下水必定沿着水头变化最大的方向，即垂直于等水头线的方向运动。因此，流线与等水头线构成正交网格。

为了讨论的方便，我们在此仅限于分析均质各向同性介质中的稳定流网。

可以采用多种方法绘制流网。例如，可根据野外实测的水头值，运用物理模拟实验测得的水头值，运用解析法或数值法计算确定的水头值先绘出等水头线，再根据等水头线绘出流线，得到流网。在资料缺乏、水文地质条件简单时，亦可徒手粗略地绘制流网。尽管这种流网并不精确，但往往可以提供给我们许多有用的水文地质信息，是水文地质分析的有效工具。

作流网时，首先根据边界条件绘制容易确定的等水头线或流线。边界包括定水头边界、隔水边界及地下水面边界。地表水体的断面一般可看作等水头面，因此，河渠的湿周必定是一条等水头线[图4-6（a）]。隔水边界无水流通过（通量为零），而流线本身就是“零通量”边界，因此，平行隔水边界可绘出流线[图4-6（b）]。地下水面边界比较复杂，当无入渗补给及蒸发排泄、有侧向补给作稳定流动时，地下水面是一条流线[图4-6（c）]；当有入渗补给时，它既不是流线，也不是等水头线[图4-6（d）]。

流线总是由源指向汇的，因此，根据补给区（源）和排泄区（汇）可以判断流线的趋向。渗流场中具有一个以上补给点或排泄点时，首先要确定分流线（图4-7）。分流线是虚拟的隔水边界。(www.daowen.com)

然后，根据流线与等水头线正交这一规则，在已知流线与等水头线间插补其余部分。

如果我们规定相邻两条流线之间通过的流量相等，则流线的疏密可以反映地下径流强度（流线密代表径流强，流线疏代表径流弱），等水头线的密疏则说明水力梯度的大小。

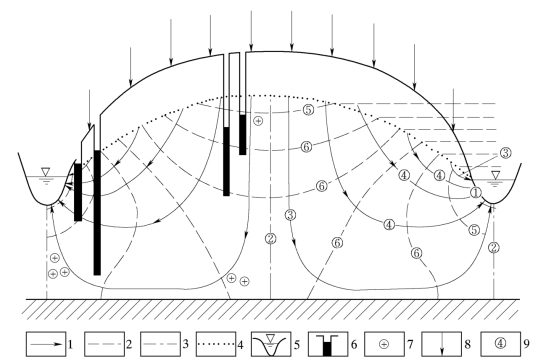

图4-7　河间地块流网图

1—流线；2—等水头线；3—分流线；4—潜水面；5—河水位；6—井，涂黑部分有水；7—代表矿化度大小的符号，图圈愈多，矿化度愈大；8—降水入渗；9—绘制流网的大致顺序

下面以绘制河间地块的流网为例予以说明。图4-7表示了一个下部为水平隔水底板的均质各向同性河间地块，有均匀稳定的入渗补给，两河排泄地下水，河水位相等且保持不变。此时大体上可按图4-7上所标的顺序绘制流网。在地下水分水岭到河水位之间引出等间距的水平线，从该水平线与潜水面的交点引出各条等水头线。

从这张简单的流网图可以获得以下信息：

（1）由分水岭到河谷，流向从由上向下到接近水平再向上。

（2）在分水岭地带打井，井中水位随井深加大而降低，河谷地带井水位则随井深加大而抬升；在河谷地区，基坑越深承受的水头压力越大。

（3）由分水岭到河谷，流线愈来愈密集，流量增大，地下径流加强。

（4）由地表向深部，地下径流减弱。

（5）由分水岭出发的流线，渗透途径最长，平均水力梯度最小，地下水径流交替最弱，近流线末端河谷下方，地下水的矿化度最高。

实际工作中往往只画示意流线便足以说明问题。
