潜水等水位线图的绘制与意义

潜水面标高相等各点的连线图称为潜水等水位线图(图2-3),它是根据测区水文地质点(井、钻孔、泉等)在同一时期内的水位,用与绘制地形等高线相似的方法,将水位相等的点连成等水位线,由各高度不同的等水位曲线组成等水位线图,它是绘制于地形等高线图上的。此图一般附有剖面图,即在地质剖面图的基础之上,绘上具有水文地质特征的基本要素(水位、含水层、隔水层、钻孔等)。

潜水等水位线图具有重要的水文地质意义,它可以解决如下问题:

(1)确定潜水流向:潜水总是自水位高的地方向水位低的地方流动。在等水位线图上,垂直于等水位线的方向,即为潜水流向。如图2-3箭头所示的方向。

(2)计算潜水的水力坡度:在潜水流向上取两点的水位高差除以两点间的水平距离,即为该段潜水的水力坡度。图2-3上A、B两点的水位分别为86.0m(H1)及82.4m(H2),AB段线长1.5cm(L),则AB间的水力坡度可用下式计算

式中 λ——图幅的比例尺

代入数值计算

应注意的是AB是水流长度的水平投影长度,由于地下水的水力坡度通常很小,故可用来代替水流长度。

(3)确定潜水的埋藏深度:区域内某一点的地形标高和潜水位之差即为该点潜水的埋藏深度。图2-3中,D点潜水位的埋深为地形标高90m减去该点的潜水位86m,即等于4m。

(4)确定潜水与地表水之间的相互补给关系:根据邻河地段潜水的流向可以判断潜水与河水之间的关系。图2-3和图2-4中(a)表示潜水流向河流,表明潜水补给河水。图2-4中(b)表明河流补给潜水。从图2-4中(c)可看出右岸河流接受潜水补给,左岸河水补给潜水。(www.daowen.com)

(5)推断含水层的岩性或厚度的变化:在地形坡度变化不大的情况下,若等水位线由密变疏,表明含水层透水性变好或含水层变厚。相反,则说明含水层透水性变差或厚度变小,其剖面图如图2-2。

图2-3 潜水等水位线图

1—地形等高线;2—等水位线;3—河流;4—沼泽;5—潜水流向

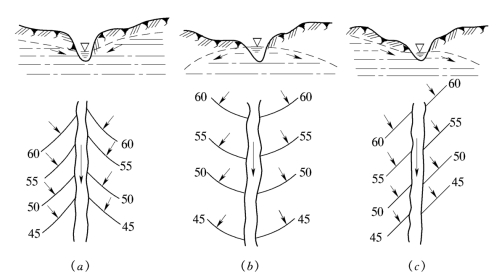

图2-4 潜水与河流的关系示意图

(a)潜水补给河流;(b)河流补给潜水;(c)左岸河流补给潜水,右岸潜水补给河流

(6)确定泉水出露点和沼泽化的范围:在潜水等水位线和地形等高线高程相等处,是潜水面达到地面的标志,也就是泉水出露和形成沼泽的地点。

(7)确定取水工程位置:为了取得比较多的水量,取水工程应布置在地下水汇集处。
