1.系统操作

如图6-47所示,别克君威采用C68型全自动空调系统。


图6-47 别克君威C68全自动空调控制面板

(1)温度控制 每按一次向上的箭头,温度上升0.5℃;每按一次向下的箭头,温度下降0.5℃,温度设定的范围是16~32℃。空调自动控制“AUTO”起作用的温度范围是17~31℃,当温度设置为32℃时,系统锁定于完全加热,提高风扇转速且吹向地板;当温度设置为16℃时,系统锁定于完全制冷,提高风扇转速且吹向仪表板出口,处于内循环状态。

(2)自动控制 按下“AUTO”键时,系统处于自动控制状态,自动选择最佳风扇速度和气流模式,自动控制空调机是否工作。自动控制起作用时,选择温度的范围是17~31℃;当外界温度低于4℃时,空调机将停止工作。

(3)空调机 该键控制空调压缩机的接通与关闭,压缩机接通时,该键上的指示灯点亮。在“AUTO”模式,只要按动此键则系统转为手动模式。在前部除霜模式时,只要外界温度高于4℃,空调机就会自动吸合,此时如果再按下空调按钮,指示灯闪烁2次后仍点亮。

(4)关闭 按下“OFF”键,自动空调系统关闭,此键上的指示灯点亮。

(5)循环控制 用于选择气流的内、外循环方式,在以下模式下此键不起作用,如果在禁止该功能时按下此键,指示灯闪烁3次后关闭。

1)除雾(风窗玻璃/地板模式):在此模式下,气流一半流向地板,一半流向除霜和侧窗出口。在环境温度低于4℃时,空调机自动吸合。

2)前部除霜:这种模式下系统自动处于外循环。

(6)前部除霜 在此模式下,气流大部分从除霜器风口吹出,一部分空气也从地板和侧窗风口吹出。在外界温度高于4℃时,空调机自动工作。

(7)后除霜 按下此键时,后风窗玻璃加热隔栅开始工作,15min后会断开。如果再次按下此键,它会接通8min,如果在此时间内再按一下则断开。

(8)风机转速 用于调节鼓风机风扇的转速。

(9)出风模式 用于选择不同的气流方向。

2.电路分析与主要部件的工作原理

(1)鼓风机控制 鼓风机控制电路图如图6-48所示。


图6-48 鼓风机控制电路图

1)鼓风机电动机控制模块:档位电压如表6-4所示。在鼓风机不同转速档位下,测量HVAC的C11脚PWM和平均电压。它位于鼓风机壳体上。

表6-4 鼓风机电动机控制模块档位电压


外部连线中:A为搭铁端;B为12V供电端;C为鼓风机转速控制信号输入端。

鼓风机连线中:A端为转速控制端,其转速由HVAC控制器C11端决定;B端为12V供电端。该调速器电子调速,HVAC控制器C11端输出不同占空比脉宽调制信号(PWM),控制模块根据收到的不同脉宽的PWM信号来控制鼓风机两端的压差,从而调节鼓风机的转速。

2)HVAC控制器:接收控制指令,并根据各传感器信号,经计算分析后,控制各执行部件的动作,完成全自动空调的控制。(www.daowen.com)

3)串行数据线:C68空调通过串行数据线与动力系统控制模块(PCM)和数据诊断插接器(DLC)通信。PCM将发动机温度、节气门位置、发动机转速、车速、空调压力等信号通过数据总线传至HVAC控制器,同时HVAC将空调请求等信号通过数据线传至PCM。

(2)传感器电路 传感器电路如图6-49所示。


图6-49 传感器电路

1)内部空气温度传感器:在转向柱右边仪表板上有一些孔洞,在里面装有车内温度传感器,它是一个负温度系数(NTC)热敏电阻,用以感知车内温度。不要盖住这些孔洞,否则系统将不能正常工作。

2)外部环境空气温度传感器:位于前保险杠下面的前格栅处,它是负温度系数(NTC)热敏电阻,用以感知车外环境温度。

3)阳光传感器:位于仪表板中间部位的顶部、前风窗玻璃下面。它是一个光敏二极管,可以测量阳光照射到车辆所产生的热量,并把信号传给HVAC控制器。不要用物品将它盖住,否则传感器不能提供准确的阳光载荷参数。

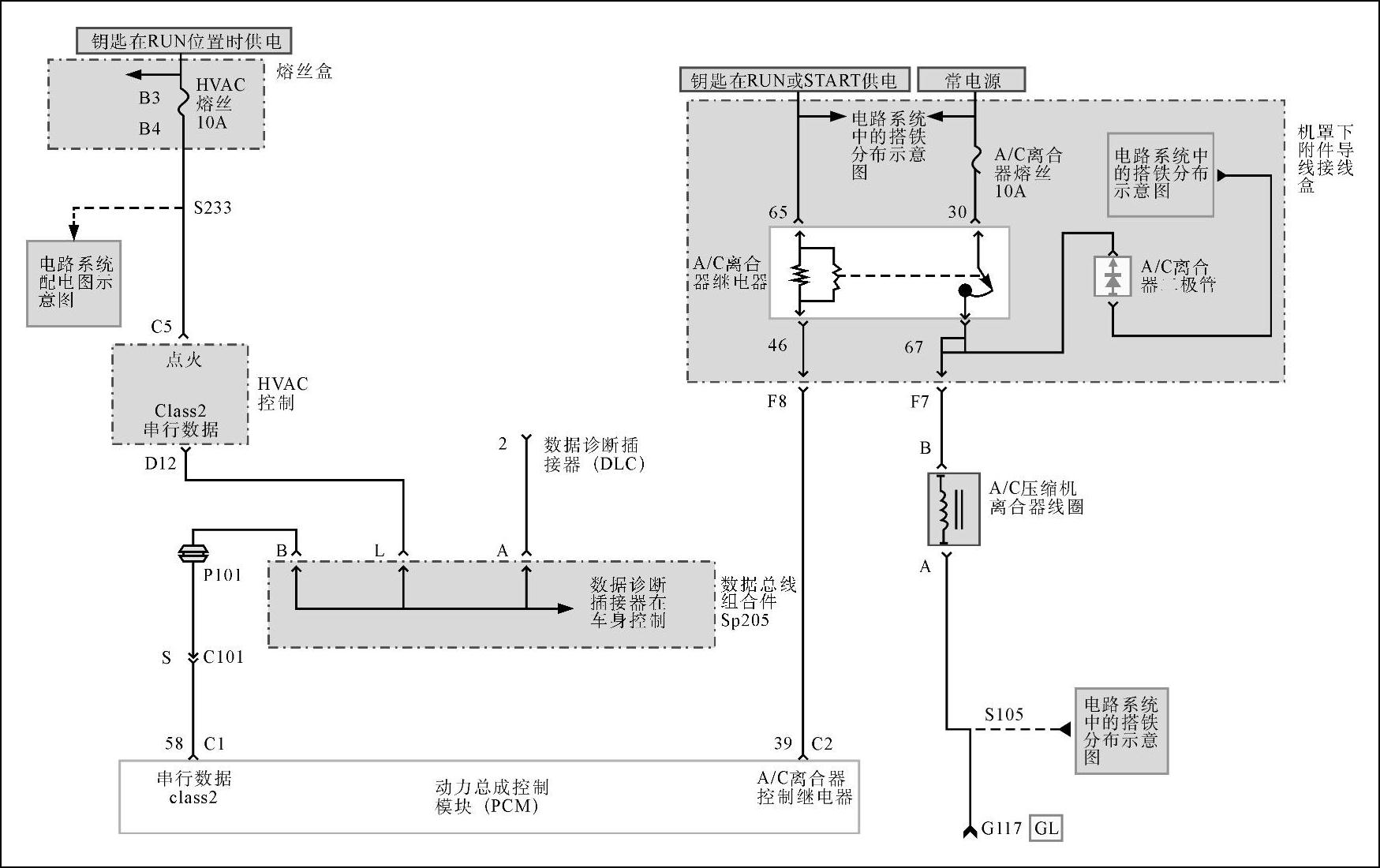

(3)空调机控制电路 如图6-50所示,HVAC控制器将操作信息通过二级数据总线传至动力系统控制模块PCM的58/C1脚,PCM经分析如果认为需接通空调机,则其39/C2脚搭铁,空调继电器工作,触点闭合,空调机电磁离合器吸合,空调机工作。


图6-50 空调机控制电路

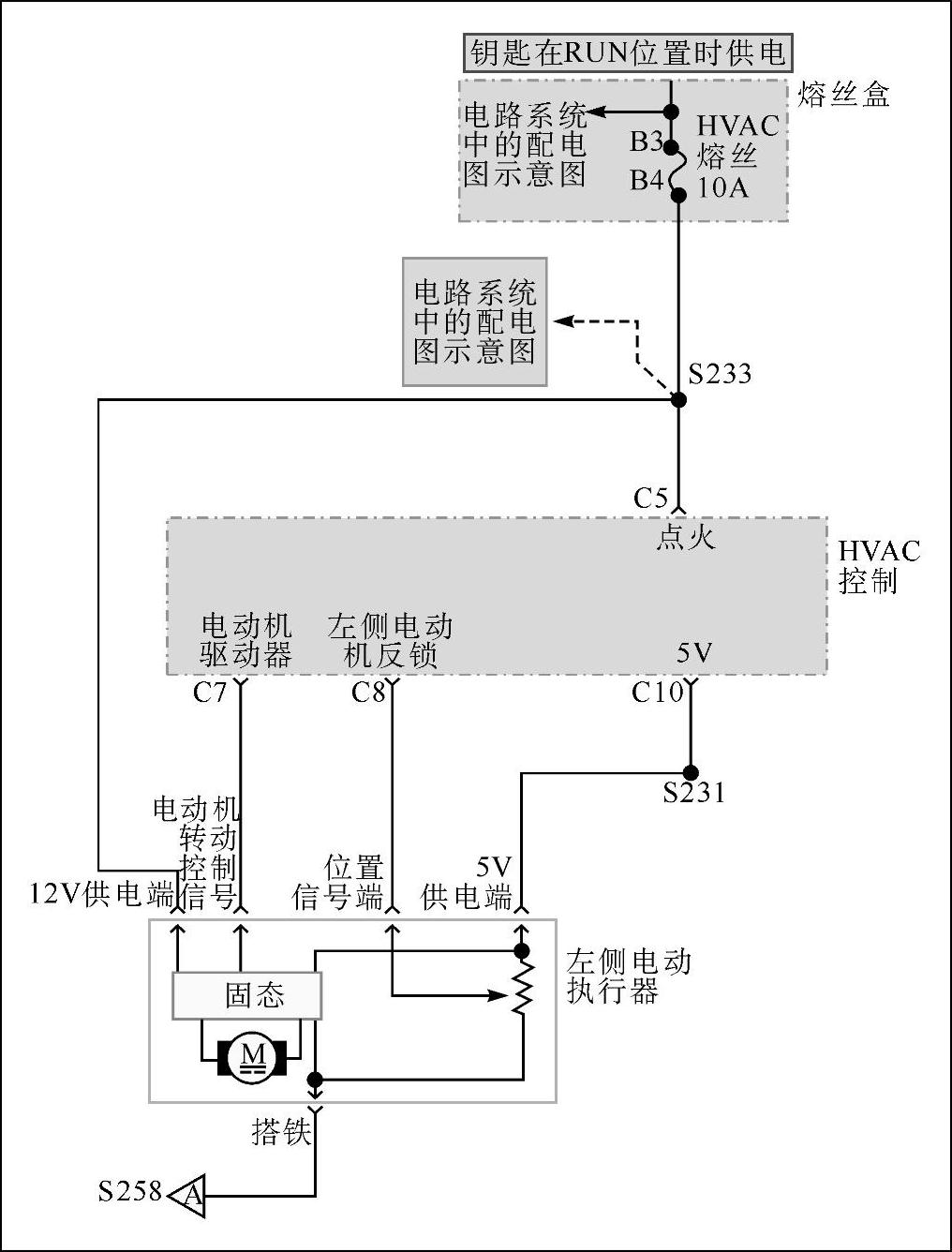

(4)温度执行器电路 如图6-51所示,温度执行器实际上是一个带有位置反馈的电动机,外部有5根连线。

内部可分为两部分:

1)电动机:其5脚为12V供电端,7脚搭铁,6脚是电动机转动控制信号端。

2)位置传感器:10脚是5V供电端,7脚搭铁,9脚是位置信号端。

下面分析HVAC对电动机执行器的控制过程:

C7脚:电动机转动控制端,输出电压为5V时,电动机向热方向旋转;输出电压为0V时,电动机向冷方向旋转;输出2.5V时,电动机停止旋转。


图6-51 温度执行器电路

C8脚:电动机位置信号反馈端,最热位置状态时约3.86V;最冷位置状态时约0.23V;因电动机可以停止在任何位置,所以停止时信号电压可在两者之间不确定。

由以上分析可知,如果C10的5V输出端断开,则反馈信号恒为0V,即为冷状态,则HVAC将向热方向调节电动机,这时空调恒出热风。同理,如果C8脚断开,将会出现与C10脚断开相同的结果。如果C7脚断开,则电动机收到一个0V控制信号,将向冷状态旋转,这时系统恒出冷风。

(5)真空电磁阀控制电路 如图6-52所示。

(6)后窗除霜电路 如图6-53所示。

(7)后鼓风机控制电路 如图6-54所示。
