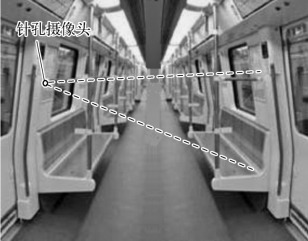

专座智能提示装置系统由针孔摄像头、信号处理器和语音提示器构成。其中，针孔摄像头设置于爱心专座对面车厢壁上的适当位置，正对着专座上的乘客脸部位置，用于实时采集专座上的乘客脸部位置图像（见图6-6）。信号处理器承担图像信息处理、识别与决策的整个运算任务。信号处理器从针孔摄像头接收专座乘客的脸部及其身体形态图像信号并进行处理、识别与判断。一旦确认当前专座上的乘客是属于健康中青年乘客（并排除孕妇的可能性），信号处理器会实时地根据识别结果生成控制指令，通过语音提示器向该青壮年乘客友好提示：“这是爱心专座，请您将它让给需要帮助的乘客好吗？谢谢您的协助！”

图6-6　针孔摄像头设置方法示意图(www.daowen.com)

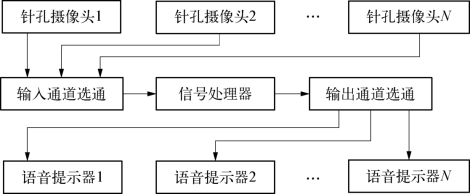

在实际应用中，用不着每节车厢各自配置一个信号处理器。对于一个列车仅需配置一个信号处理器即可集中处理所有车厢实时采集专座上的乘客脸部及其身体形态图像信息。此时，装置系统的结构如图6-7所示。图中，N代表列车车厢专座数，如每节车厢有6个专座，则8节列车共有48个专座，即N=48；针孔摄像头与语音提示器的编号即代表对应专座编号；输入通道选通与输出通道选通的每个通道选通时间及其间隔由信号处理器的信号采集扫描与运算软件确定；输出通道选通的选通通道与输入通道选通相对应；信号处理器具有多任务功能，只有在获知某个专座被其他乘客占用的情况下，信号处理器才会选通对应的语音提示器，并发送语音提示指令，在选通任意一个语音提示器的同时，信号处理器已经在处理下一个被扫描的图像信号。

图6-7　装置系统结构图
