河北版建筑工程计量与计价实训教程:电子招标文件生成

图4.10

图4.11

以同样的方法,将广联达办公大厦1#楼装饰工程也导入图形算量文件,之后将土建部分删除。

(3)项目特征描述

项目特征描述主要有3种方法:

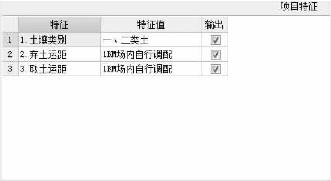

①图形算量中已包含项目特征描述的,可以在“特征及内容”界面下(如图4.12所示)选择“应用规则到全部清单项”。

②选择清单项,在“特征及内容”界面可以进行添加或修改来完善项目特征,如图4.13所示。

③直接单击项目特征对话框,进行修改或添加,如图4.14所示。

(4)补充清单

完善分部分项清单,将项目特征补充完整。

方法一:单击“添加”,选择“添加清单项”和“添加子目”,如图4.15所示。

图4.12

图4.13

图4.14

图4.15

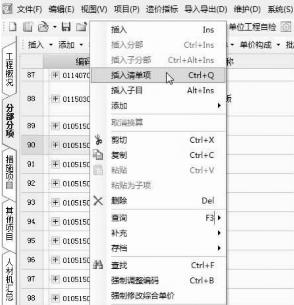

方法二:单击右键选择“插入清单项”和“插入子目”,如图4.16所示。

图4.16

该工程补充清单子目如下(仅供参考):

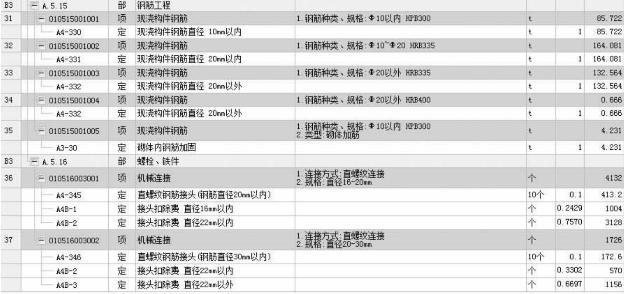

①增加钢筋清单项,如图4.17所示。

图4.17

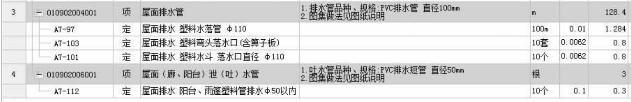

②补充雨水配件等清单项,如图4.18所示。

图4.18

③补充二层栏杆清单,如图4.19所示。

图4.19

④补充油漆清单,如图4.20所示。

图4.20

四、检查与整理

(1)整体检查

①对分部分项的清单与定额的套用做法进行检查,查看是否有误。

②查看整个的分部分项中是否有空格,如有要进行删除。

③按清单项目特征描述校核套用定额的一致性,并进行修改。

④查看清单工程量与定额工程量的数据的差别是否正确。

(2)整体进行分部整理

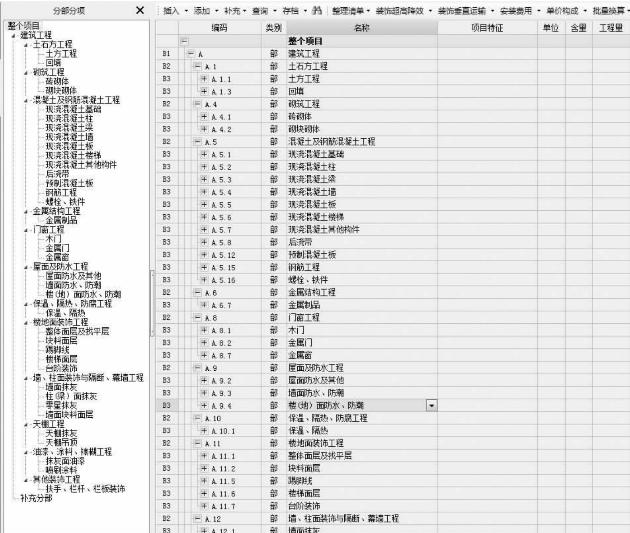

对于分部整理完成后出现的“补充分部”清单项,可以调整专业章节位置至应该归类的分部,操作如下:

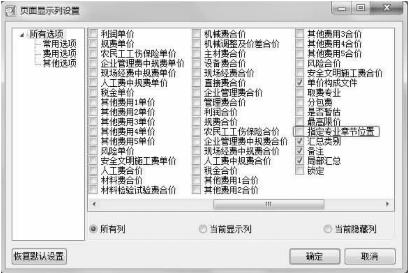

①右键单击清单项编辑界面,在“页面显示列设置”对话框下选择“指定章节位置”,如图4.21所示。

图4.21

②单击清单项的“指定专业章节位置”,弹出专业章节对话框,选择相应的分部,调整完后再进行分部整理。

五、单价构成

在对清单项进行相应的补充、调整之后,需要对清单的单价构成进行费率调整。具体操作如下:

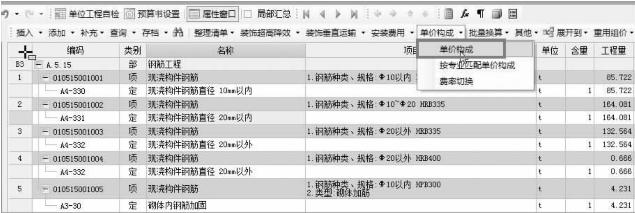

①在工具栏中单击“单价构成”,如图4.22所示。

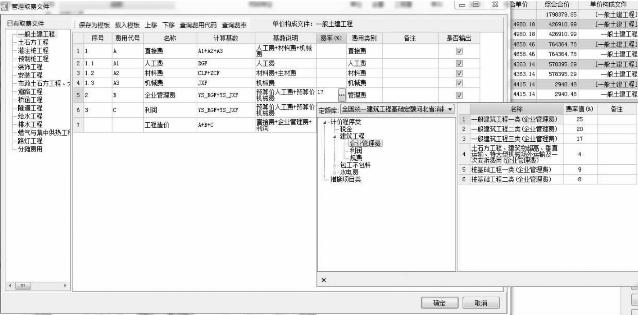

②根据专业选择对应的取费文件下的对应费率,如图4.23所示。

六、任务结果

详见报表实例。

图4.22

图4.23

4.3 计价中的换算

通过本节的学习,你将能够:

(1)了解清单与定额的套定一致性;

(2)调整人材机系数;

(3)换算混凝土、砂浆等级标号;

(4)补充或修改材料名称。

一、任务说明

根据招标文件所述换算内容,完成对应换算。

二、任务分析

①图形算量与计价软件接口在哪里?

②分部分项工程中如何换算混凝土、砂浆?

③清单描述与定额子目材料名称不同时应如何修改?

三、任务实施

(1)替换子目

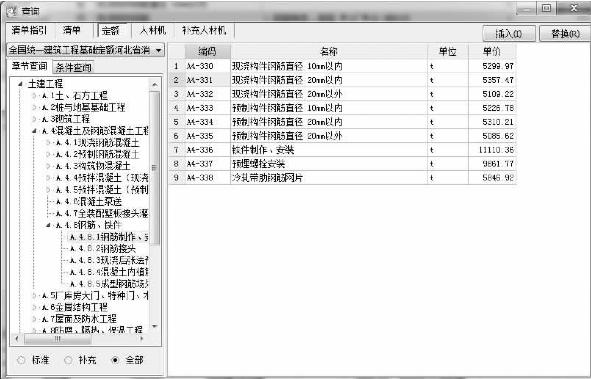

根据清单项目特征描述校核套用定额的一致性,如果套用子目不合适,可单击“查询”,选择相应子目进行“替换”,如图4.24所示。

图4.24

(2)子目换算

按清单描述进行子目换算时,主要包括3个方面的换算。

①调整人材机系数。现以斜板为例,介绍调整人材机系数的操作方法。若工程中斜板的坡度为15°~25°,定额中说明现浇混凝土结构板的坡度为15°~25°,综合工日乘以系数1.05,如图4.25所示。

图4.25

②换算混凝土、砂浆等级标号。其方法如下:

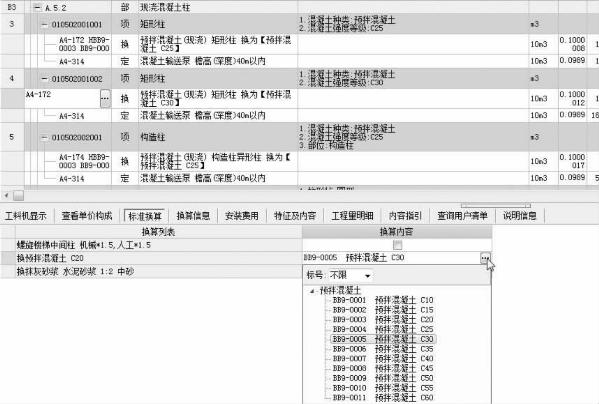

a.标准换算。选择需要换算混凝土标号的定额子目,在标准换算界面下选择相应的混凝图标号,本项目选用的全部为商品混凝土,如图4.26所示。

图4.26

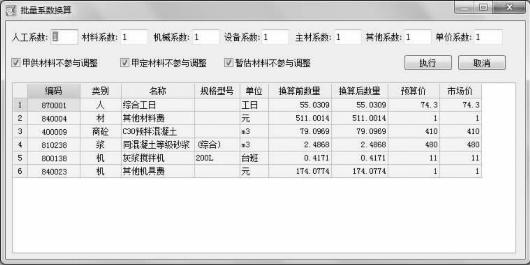

b.批量系数换算。若清单中的材料进行换算的系数相同,可选中所有换算内容相同的清单项。单击常用功能中的“批量系数换算”,对材料进行换算,如图4.27所示。

图4.27

c.修改材料名称。当项目特征中要求材料与子目相对应的人材机材料不相符时,需要对材料名称进行修改,下面以钢筋工程按直径划分为例,介绍人材机中材料名称的修改。

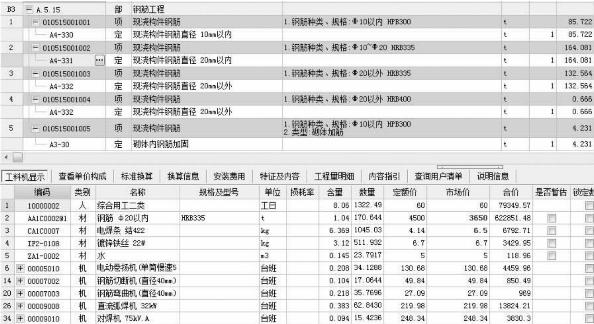

选择需要修改的定额子目,在“工料机”操作界面下在“规格及型号”一栏备注上直径,如图4.28所示。

图4.28

四、任务结果

详见报表实例。

五、总结拓展

锁定清单

在所有清单补充完整之后,可运用“锁定清单”对所有清单项进行锁定,锁定之后的清单项将不能再进行添加和删除等操作。若要进行修改,需先对清单项进行解锁,如图4.29所示。

图4.29

4.4 其他项目清单

通过本小结的学习,你将能够:

(1)编制暂列金额;

(2)编制专业工程暂估价;

(3)编制工日表。

一、任务说明

①根据招标文件所述编制其他项目清单。

②按本工程控制价编制要求,本工程暂列金额为80万元(列入建筑工程专业)。

③本工程幕墙为专业暂估工程,暂列金额为60万元(列入装饰工程专业)。

二、任务分析

①其他项目清单中哪几项内容不能变动?

②暂估材料价如何调整?计日工是不是综合单价?应如何计算?

三、任务实施

(1)添加暂列金额

按招标文件要求暂列金额为800000元,在名称中输入“暂估工程价”,在金额中输入“800000”,如图4.30所示。

图4.30

(2)添加专业工程暂估价

按招标文件内容,玻璃幕墙(含预埋件)为暂估工程价。在工程名称中输入“幕墙工程”,在金额中输入“600000”,如图4.31所示。

图4.31

(3)添加计日工

按招标文件要求,本项目有计日工费用,需要添加计日工,人工为50元/日。单击“其他项目”→“计日工费用”,如图4.32所示。

图4.32

(4)添加材料

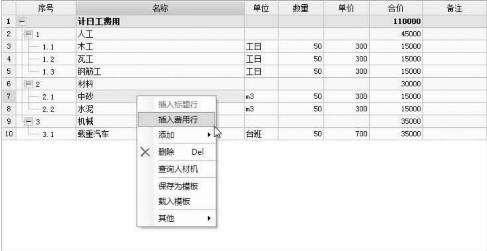

添加材料时,如需增加费用行可右键单击操作界面,选择“插入费用行”进行添加,如图4.33所示。

图4.33

四、任务结果

详见报表实例。

五、总结拓展

总承包服务费

在工程建设施工阶段实行施工总承包时,当招标人在法律、法规允许的范围内对工程进行分包和自行采购供应部分设备、材料时,要求总承包人提供相关服务(如分包人使用总包人脚手架、水电接剥等)和施工现场管理等所需的费用。

4.5 编制措施项目

通过本节的学习,你将能够:

(1)编制安全文明措施费;

(2)编制脚手架、模板、大型机械等技术措施项目。

一、任务说明

根据招标文件所述编制措施项目:

①参照定额及造价文件计取安全文明施工费。

②编制垂直运输、脚手架、大型机械进出场费用。

③提取分部分项模板子目,完成模板费用的编制。

二、任务分析

①措施项目中按项计算与按量计算有什么不同?分别如何调整?

②暂估材料价如何调整?计日工是不是综合单价?应如何计算?

③安全文明施工费与其他措施费有什么不同?

三、任务实施

①本工程安全文明施工费足额计取,在对应的计算基数和费率一栏中填写即可。

②依据定额计算规则,选择对应的二次搬运费率和夜间施工增加费费率。本项目不考虑二次搬运、夜间施工及冬雨季施工。

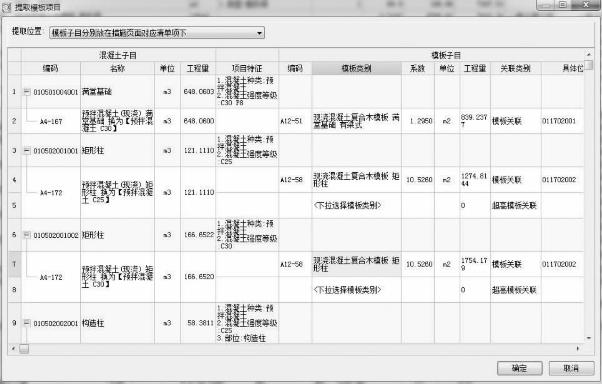

③提取模板子目,正确选择对应模板子目以及需要计算超高的子目。在措施项目界面下选择“提取模板子目”,如图4.34所示。如果是从图形软件导入结果,就可以省略上面操作。

(www.daowen.com)

图4.34

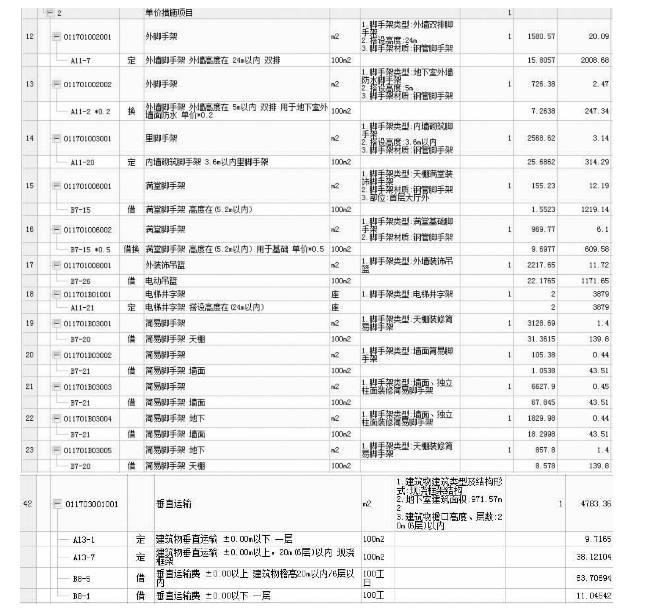

④完成垂直运输和脚手架的编制,如图4.35所示。

四、任务结果

详见报表实例。

图4.35

4.6 调整人材机

通过本节的学习,你将能够:

(1)调整定额工日;

(2)调整材料价格;

(3)增加甲供材;

(4)添加暂估材料。

一、任务说明

根据招标文件所述,导入信息价、招标要求,修正人材机价格:

①按照招标文件规定,计取相应的人工费

②材料价格按《河北省2014年工程造价信息第五期》及市场价调整。

③根据招标文件,编制甲供材及暂估材料。

二、任务分析

①有效信息价是如何导入的?哪些类型价格需要调整?

②甲供材料价格如何调整?

③暂估材料价格如何调整?

三、任务实施

①在“人材机汇总”界面下,参照招标文件要求的《河北省工程建设造价信息14.1.2期》对材料“市场价”进行调整,如图4.36所示。

图4.36

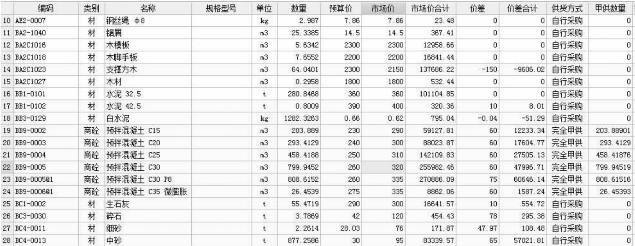

②按照招标文件的要求,对于甲供材料可以在供货方式处选择完全甲供,如图4.37所示。

图4.37

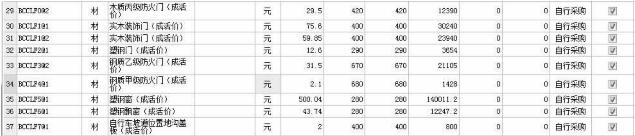

③按照招标文件要求,对于暂估材料表中要求的暂估材料,可以在“人材机汇总”中将暂估材料选中,如图4.38所示。

图4.38

四、任务结果

详见报表实例。

五、总结拓展

(1)市场价锁定

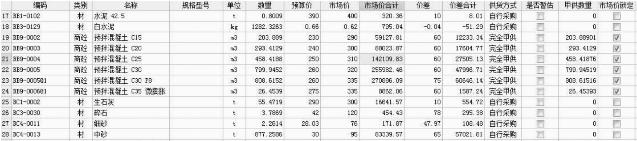

对于招标文件要求的如甲供材料表、暂估材料表中涉及的材料价格,是不能进行调整的。为了避免在调整其他材料价格时出现操作失误,可使用“市场价锁定”对修改后的材料价格进行锁定,如图4.39所示。

图4.39

(2)显示对应子目

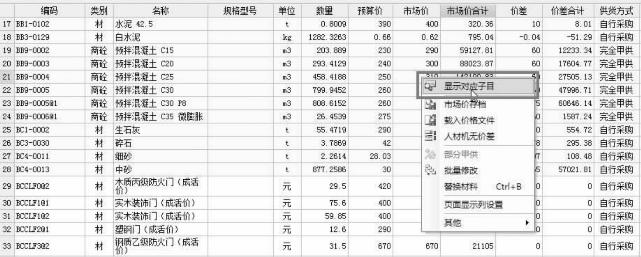

对于“人材机汇总”中出现材料名称异常或数量异常的情况,可直接右键单击相应材料,选择“显示相应子目”,在分部分项中对材料进行修改,如图4.40所示。

图4.40

(3)市场价存档

对于同一个项目的多个标段,发包方会要求所有标段的材料价保持一致,在调整好一个标段的材料价后,可利用“市场价存档”将此材料价运用到其他标段,如图4.41所示。

图4.41

在其他标段的“人材机汇总”中使用该市场价文件时,可运用“载入Excel市场价文件”,如图4.42所示。

图4.42

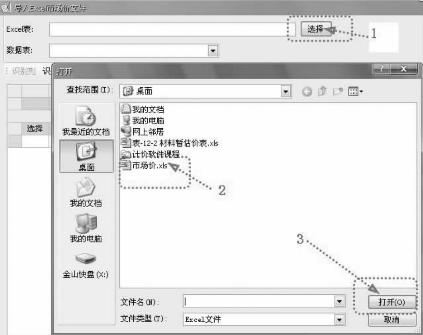

在导入Excel市场价文件时,按图4.43所示顺序进行操作。

图4.43

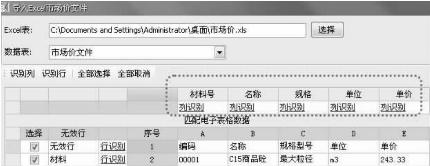

导入Excel市场价文件之后,需要先识别材料号、名称、规格、单位、单价等信息,如图4.44所示。

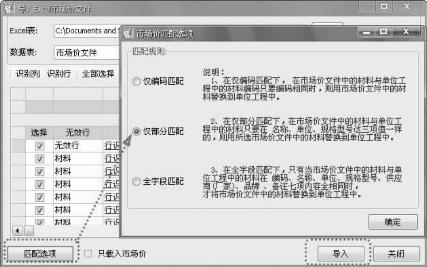

识别完所需要的信息之后,需要选择匹配选项,然后导入即可,如图4.45所示。

(4)批量修改人材机属性

在修改材料供货方式、市场价锁定、主要材料类别等材料属性时,可同时选中多个,右键单击鼠标,选择“批量修改”,如图4.46所示。

选择需要修改的人材机属性内容进行修改,如图4.47所示。

图4.44

图4.45

图4.46

图4.47

4.7 计取规费和税金

通过本节的学习,你将能够:

(1)载入模板;

(2)修改报表样式;

(3)调整规费。

一、任务说明

在预览报表状态下对报表格式及相关内容进行调整和修改,根据招标文件所述内容和定额规定,计取规费和税金。

二、任务分析

①规费都包含哪些项目?

②税金是如何确定的?

三、任务实施

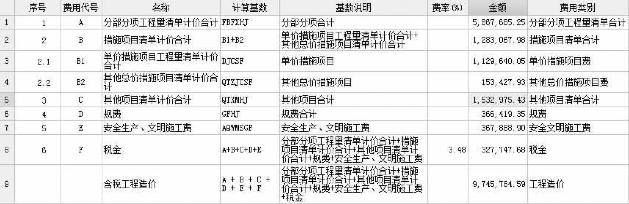

①在“费用汇总”界面,查看“工程费用构成”,如图4.48所示。

图4.48

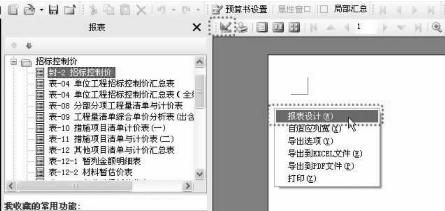

②进入“报表”界面,选择“招标控制价”,单击需要输出的报表,单击右键选择“报表设计”,或直接单击“报表设计器”,如图4.49所示。

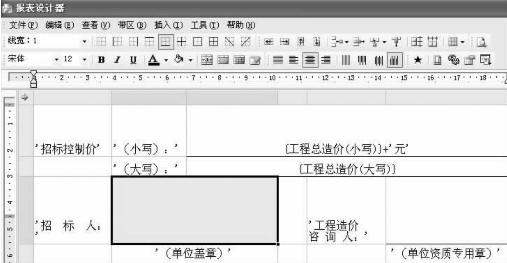

③进入“报表设计器”后,调整列宽及行距,如图4.50所示。

④单击文件,选择“报表预览”,如需修改,关闭预览,重新调整。

四、任务结果

详见报表实例。

图4.49

图4.50

五、总结拓展

调整规费

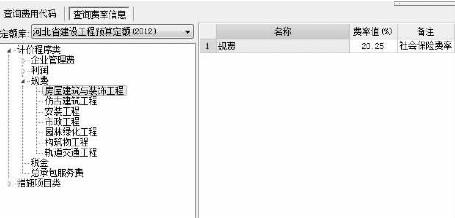

如果招标文件对规费有特别要求,可在规费的费率一栏中进行调整,如图4.51所示。本项目没有特别要求,按软件默认设置即可。

图4.51

4.8 统一调整人材机及输出格式

通过本节的学习,你将能够:

(1)调整多个工程人材机;

(2)调整输出格式。

一、任务说明

①将1#工程数据导入2#工程。

②统一调整1#和2#的人材机。

③统一调整1#和2#的规费。

根据招标文件所述内容统一调整人材机和输出格式。

二、任务分析

①统一调整人材机与调整人材机有什么不同?

②输出格式一定要符合招标文件要求吗?各种模板如何载入?

③输出之前的检查工作如何进行?综合单价与项目编码如何检查?

三、任务实施

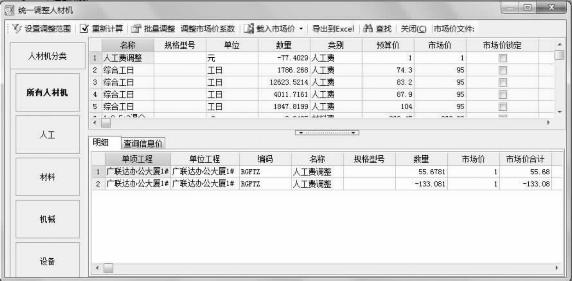

①项目管理界面中,在2#项目中导入1#楼数据。假设在甲方要求下需调整混凝土及钢筋市场价格,可运用常用功能中的“统一调整人材机”进行调整,如图4.52所示。其中人材机的调整方法及功能可参照4.5节的操作方法,此处不再重复。

图4.52

②统一调整取费。根据招标文件要求,可同时调整两个标段的取费,在“项目管理”界面下运用常用功能中的“统一调整规费”进行调整,如图4.53所示。

图4.53

四、任务结果

详见报表实例。

五、总结拓展

(1)检查项目编码

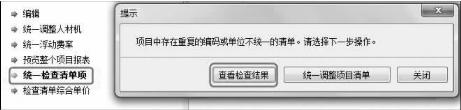

所有标段的数据整理完毕之后,可运用“检查项目编码”对项目编码进行校核,如图4.54所示。

图4.54

如果检查结果中提示有重复的项目编码,可选择“统一调整项目清单编码”。

(2)检查清单综合单价

调整好所有的人材机信息之后,可运用常用功能中的“检查清单综合价”对清单综合价进行检查,如图4.55所示。

图4.55

4.9 生成电子招标文件

通过本节的学习,你将能够:

(1)运用“招标书自检”并修改;

(2)运用软件生成招标书。

一、任务说明

根据招标文件所述内容,生成招标书。

二、任务分析

①输出招标文件之前有检查要求吗?

②输出的文件是什么类型的?如何使用?

三、任务实施

①在“项目结构管理”界面进入“发布招标书”,选择“招标书自检”,如图4.56所示。

图4.56

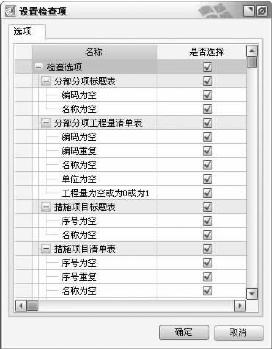

②在“设置检查项”界面选择需要检查的项目名称,如图4.57所示。

图4.57

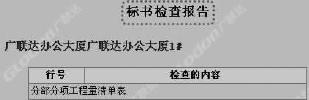

③根据生成的“标书检查报告”对单位工程中的内容进行修改,检查报告如图4.58所示。

图4.58

四、任务结果

详见报表实例。

五、总结拓展

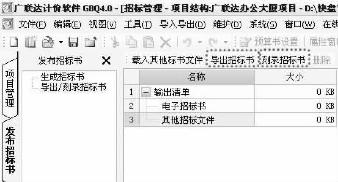

在生成招标书之后,若需要单独备份此份标书,可运用“导出招标书”对标书进行单独备份。有时会需要电子版标书,可导出后运用“刻录招标书”生成电子版的进行备份,如图4.59所示。

图4.59
