建筑工程实训教程:准备工作

通过本节的学习,你将能够:

(1)正确选择清单与定额规则及相应的清单库和定额库;

(2)区分做法模式;

(3)正确设置室内外高差;

(4)定义楼层及统一设置各类构件混凝土标号;

(5)按图纸定义轴网。

2.1.1 新建工程

通过本小节的学习,你将能够:

(1)正确选择清单与定额规则及相应的清单库和定额库;

(2)正确设置室内外高差;

(3)依据图纸定义楼层;

(4)依据图纸要求设置混凝土标号、砂浆标号。

一、任务说明

根据《办公大厦建筑工程图》,在软件中完成新建工程的各项设置。

二、任务分析

①软件中新建工程的各项设置都有哪些?

②清单与定额规则及相应的清单库和定额库都是做什么用的?

③室外地坪标高的设置是如何计算出来的?(www.daowen.com)

④各层对混凝土标号、砂浆标号的设置,对哪些操作有影响?

⑤工程楼层的设置,应依据建筑标高还是结构标高?区别是什么?

⑥基础层的标高应如何设置?

三、任务实施

1)新建工程

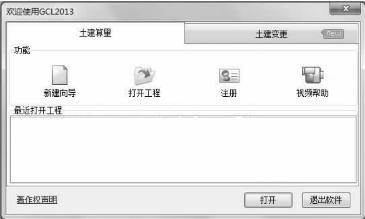

①启动软件,进入“欢迎使用GCL2013”界面,如图2.1所示。(注意:本教材使用的图形软件版本号为10.3.11.896)

图2.1

②鼠标左键单击“新建向导”,进入新建工程界面,如图2.2所示。

图2.2

工程名称:按工程图纸名称输入,保存时会作为默认的文件名。本工程名称输入为“样例工程”。

计算规则:定额和清单库选择如图2.2所示。

做法模式:选择纯做法模式。

学习提示

软件提供了两种做法模式:纯做法模式和工程量表模式。工程量表模式与纯做法模式的区别在于:工程量表模式针对构件需要计算的工程量给出了参考列项。

③单击“下一步”按钮,进入“工程信息”界面,如图2.3所示。
